Ｒｅｖ．1.00 安装要领书 10 ６． 锁定调节器螺母。此时，请确认在锁定状态下书评应在设定值 ±1 刻度以内。 ７． 固定调节器的六角孔螺栓 A(3 根 ) 。 图 4-1-4 图 4-1-3 调节板 L 水平仪 水平仪刻度 ( 设定值 ) 的看法
Ｒｅｖ．1.00
安装要领书
9
４． 调整左右方向的水平。把水平仪设
定为实线状态，上下调整调节器①
④、②③，调整为包装内装的水平
设定表值±1 刻度以内。
５． 反复 3、4 的作业，把底条安装面
向的水平调整为规格以内。
（使用的水平仪１Ｄｉｖ＝０．０５ｍｍ／Ｍ）
图 4-1-2
U水平仪 底条
F
U底条S
U底条R
Ｒｅｖ．1.00
安装要领书
10
６． 锁定调节器螺母。此时，请确认在锁定状态下书评应在设定值±1 刻度以内。
７．固定调节器的六角孔螺栓 A(3 根)。
图 4-1-4
图 4-1-3
调节板 L
水平仪
水平仪刻度(设定值)的看法
Ｒｅｖ．1.00
安装要领书

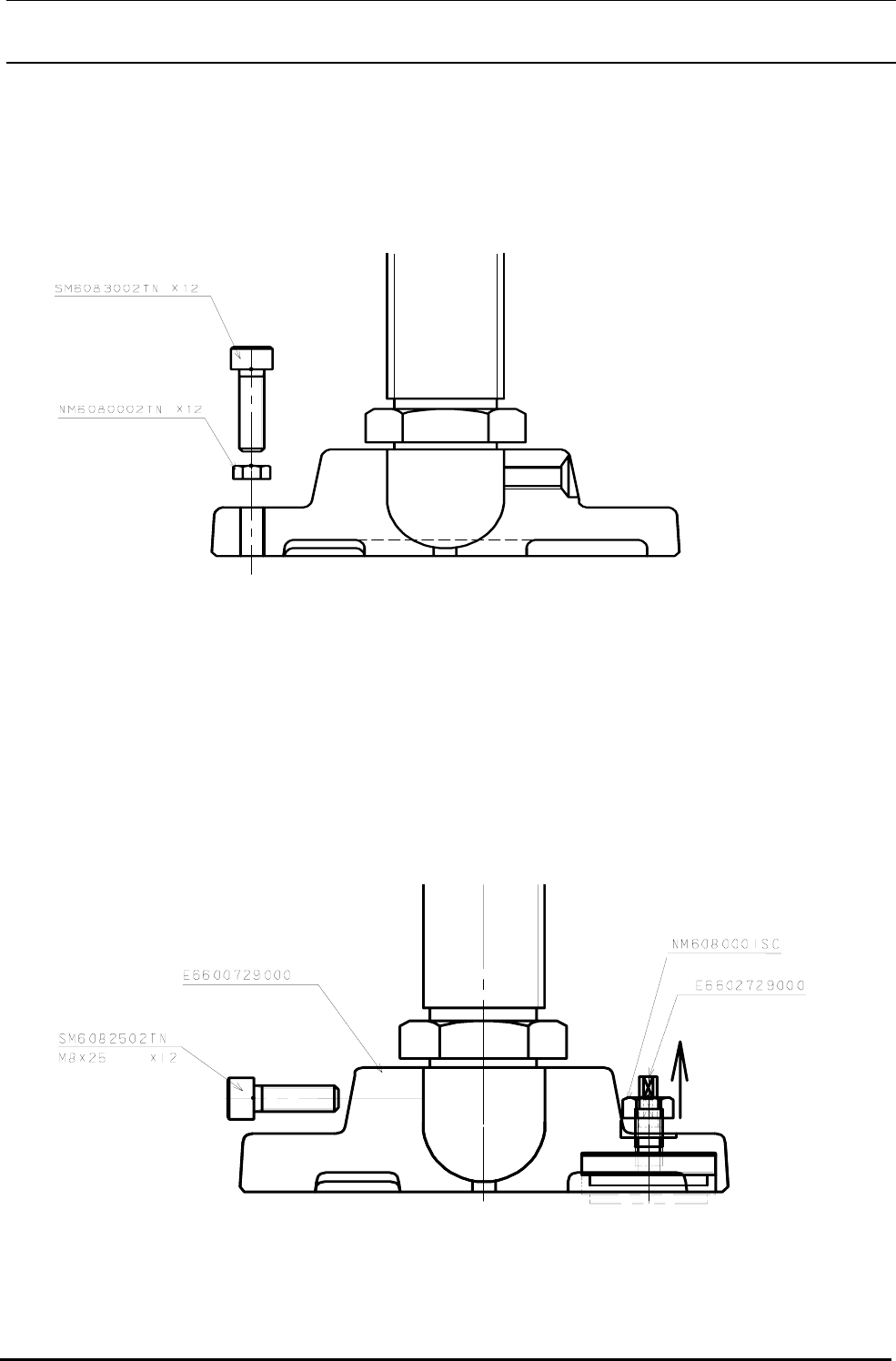

4-2. 调节脚的地面防滑
标准的调节脚应做地面防滑处理。
1. 机器调整水平后，转动 M ８×３０（１２处）接触地面，从其位置转动 45 度。
2. 用 M8 螺母拧紧固定。
图４－２－１
4-3. 超级脚
带有选购品超级脚时，请按照以下程序进行安装。
１． 组装到贴片机主机时，从调节器脚 N 下面用螺丝固定，并不让全减震板露出。
2. 调整贴片机水平后，使用 FP 推进器的 D 切面，插入对边 5.5mm（M3 螺母用）的扳手，转动ＦＰ推进
器，转动螺丝到接触地面不能再转动为止，用 M8 螺母拧紧固定。
E66007290A0 调节脚Ｎ组件
M8螺母×12
PF推顶器
调节脚N×4
图 4-2-2
11
