00195066-0102-MM-VEN_DE_EN.pdf - 第7页
Tool zum Fetten der Ventilstößel 1 Instandhaltungs anleitung Fetten der Ventilstößel mit dem Tool Ausgabe 05/2006 7 Zust and nach dem Einfüllen von ISOFLEX T OP AS NCA 52 in den Zylinder : 1 ISOFLEX TOP AS NCA 52 1 1 : N…
1 Instandhaltungsanleitung Fetten der Ventilstößel mit dem Tool Tool zum Fetten der Ventilstößel
Ausgabe 05/2006
6
: Setzen Sie die Feder in den Zylinder ein.
1
1
: Verwenden Sie den im ISOFLEX TOPAS NCA 52 beigefügten Adapter und füllen Sie TOPAS
in den Zylinder.
1
Dieses Tool arbeitet am besten ohne Luft im Zylinder. 1
Achten Sie deshalb darauf, dass möglichst keine Luft in den Zylinder gelangt. 1
Ist Luft und ISOFLEX TOPAS NCA 52 im Zylinder, könnte das die Qualität des Fettens beein-
trächtigen. 1
Adapter
1
Tool zum Fetten der Ventilstößel 1 Instandhaltungsanleitung Fetten der Ventilstößel mit dem Tool
Ausgabe 05/2006
7

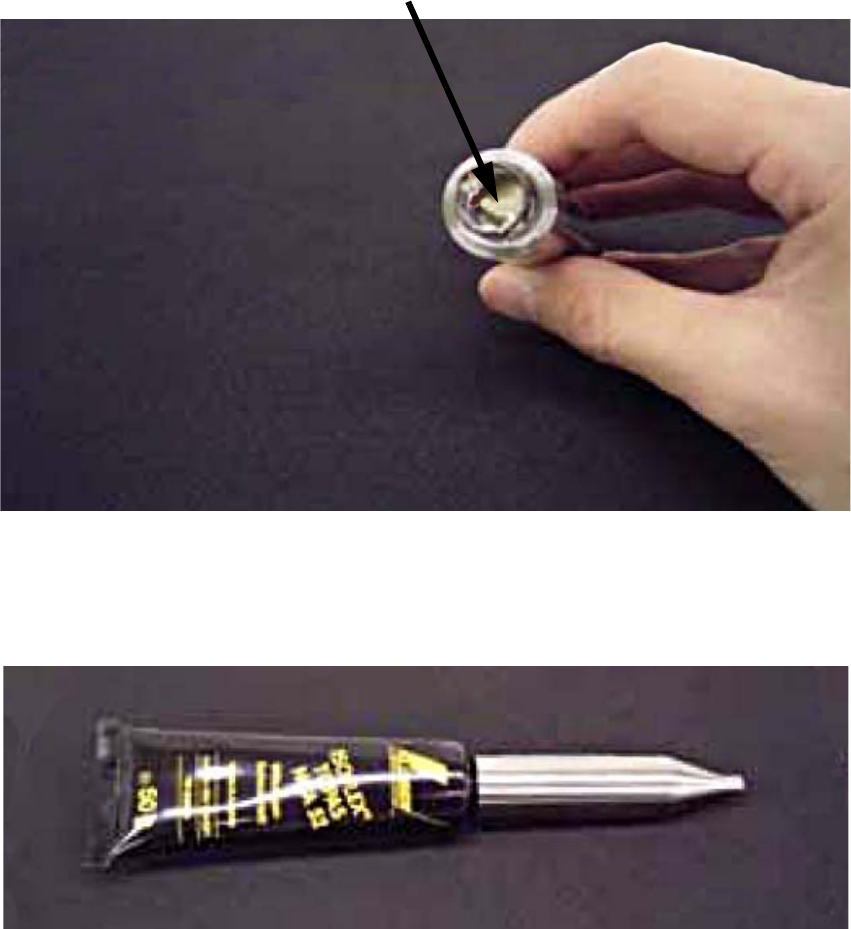

Zustand nach dem Einfüllen von ISOFLEX TOPAS NCA 52 in den Zylinder: 1
ISOFLEX TOPAS NCA 52
1
1
: Nehmen Sie den Adapter von der TOPAS-Tube ab, drücken Sie die Luft aus der TOPAS-Tube
und setzen Sie den Zylinder mit einer Drehbewegung auf.
1
1
1
1
1
1
1 Instandhaltungsanleitung Fetten der Ventilstößel mit dem Tool Tool zum Fetten der Ventilstößel
Ausgabe 05/2006
8
1.3 Anwendung

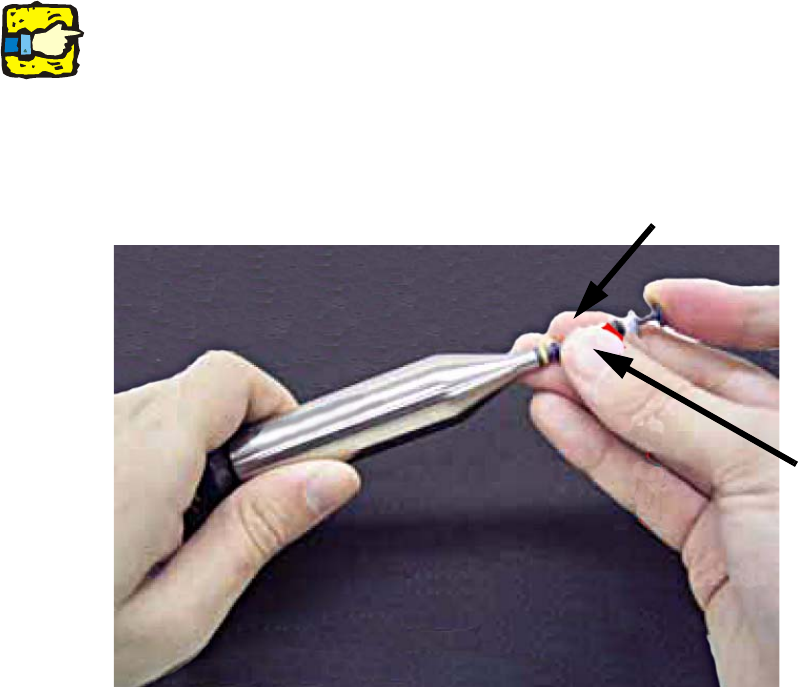

: Nach dem Reinigen des Ventilstößels halten Sie diesen mit den Fingern fest und führen Sie
ihn gerade in den Zylinder ein.
1
Wenn Sie den Ventilstößel einführen, spüren Sie den Widerstand der Toolfeder. Halten Sie des-
halb den Ventilstößel an den Seiten mit den Fingern. 1
Wenn Sie den Ventilstößel beim Einführen nicht an den Seiten unterstützen, könnte dieser ver-
kanten und möglicherweise brechen. 1
Mit den Fingern unterstützen
Mit den Fingern
unterstützen
1
1
1
1
1
1
1
1
1
1
1
