2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS
Ausgabe 11/2019 DE Softwareversion 17.0 (R19-2)
12
2
Abb. 2 - 4 Virtuelle Tastatur
Navigieren Sie zur Registerkarte Bedienebene und aktivieren Sie die Bedienebene
Administrator.
Sie werden aufgefordert, das Kennwort einzugeben. 2
Berühren Sie zur Fokussierung das Eingabefeld Kennwort: und tippen Sie das Kennwort auf
der Tastatur ein.
Tippen Sie auf Enter, um die Eingabe zu übernehmen.
Tippen Sie auf die Schaltfläche x, um die virtuelle Tastatur wieder auszublenden.
Erste Schritte mit ASM OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 17.0 (R19-2) Ausgabe 11/2019 DE
13
2.2 Grundansicht- Auswahl "Linie / Station"
HINWEIS
Ab ASM OIS Version 14.1, kann eine Station entweder ein SIPLACE Bestückautomat oder ein
DEK-Drucker sein. 2
2
Abb. 2 - 5 Auswahl "Linie / Station"
Legende
(1) Auswahlliste der Linie und Station
(2) Name des Loses
(3) Name der Leiterplatte
(4) Name der Rüstung
Beschreibung
Unterhalb der Auswahlliste (1) erscheint der Infoblock mit allen Angaben der zu beobachtenden
Linie/Station. Im Infoblock können Sie nichts verändern. Sie erfahren den Namen des Loses (2),
der Leiterplatte (3) und der Rüstung (4). 2
Den Beobachtungszeitraum entnehmen Sie der Statuszeile (Abb. 2 - 1/Pos.6). 2
Aktion
Doppelklicken Sie in der Auswahlliste (1) auf die Linie und Station, die Sie überwachen
möchten.
1
2
3
4
2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS
Ausgabe 11/2019 DE Softwareversion 17.0 (R19-2)
14
2.3 Grundansicht- Anzeige "Leiterplatten"
2

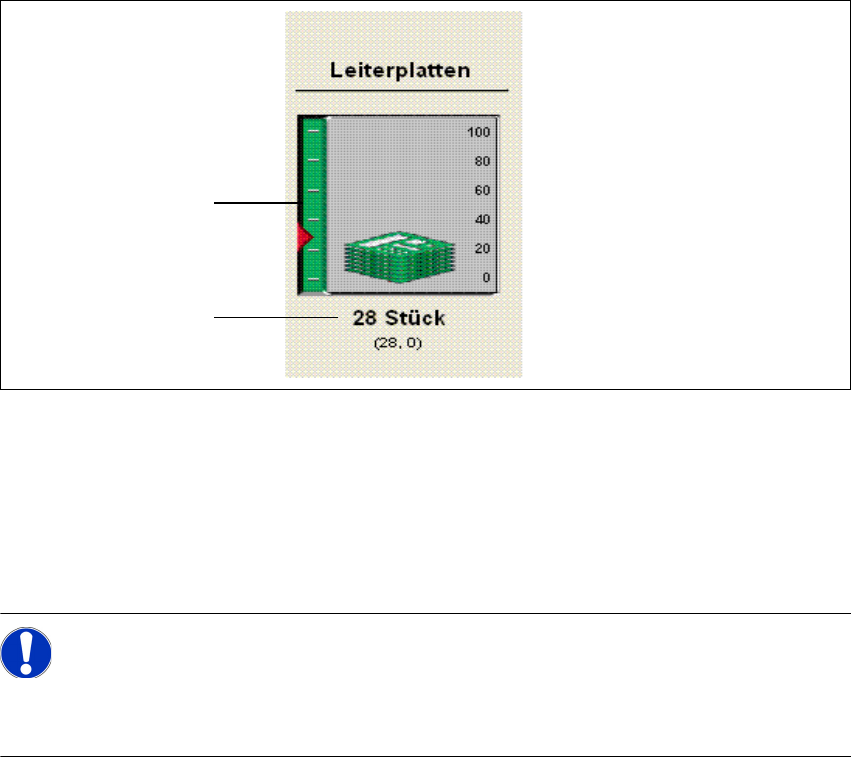

Abb. 2 - 6 Leiterplatten
Legende
(1) Grafische Darstellung der Leiterplattenanzahl
(2) Anzahl der Leiterplatten
Zeigt an, wie viele Leiterplatten im Beobachtungszeitraum bereits gefertigt wurden. 2
HINWEIS
Wird der angezeigte Skalenwert (hier: 100) überschritten, schaltet die Skalenansicht um.
Skaleneinheiten: 100, 200, 500, 1000, 2000, 5000 und 10000. 2
1
2
