2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS Ausgabe 11/2019 DE Softwareversion 17.0 (R19-2) 18 Beschreibung der Felder Anzahl Leiterplatten 2 T ransportspur rechts: Anzahl der bestückten Leiterplatten au…

Erste Schritte mit ASM OIS 2 Übersicht: Die Bedienoberfläche

Softwareversion 17.0 (R19-2) Ausgabe 11/2019 DE

Build-Time Längste Bestückdauer der angegebenen Leiterplatte in allen

Bearbeitungsbereichen.

Hinweis für DEK-Drucker:

Zeiten, die der Drucker zum Verteilen, Kneten, Drucken, Inspizieren und

Reinigen benötigt, können sich auf die Build-Time der nachfolgenden Leiterplatte

auswirken, obwohl diese Zeiten eigentlich zwischen der vorhergehenden und

der nachfolgenden Leiterplatte anfallen.

Die Build-Time für Leiterplatten beim Drucker kann dadurch stark schwanken,

da in der Regel nicht nach jeder Leiterplatte ein Reinigungszyklus konfiguriert

ist. 2

HINWEIS

Leiterplatten, die nicht fertig bestückt wurden, werden rot gekennzeichnet und bei den folgenden

Kennzahlen nicht mit berücksichtigt. Die bestückten Leiterplatten sind grün gekennzeichnet. 2

Ende 2 Fertigstellungszeitpunkt 2

Status 2 Der Status wird als Bit-Array interpretiert. 2

1. Bit 2 Wahr = Produktion der Leiterplatte wurde abgebrochen.

Falsch = Leiterplatte wurde produziert. 2

2. Bit 2 Wahr = Leiterplatte wurde mit dem Modus "Auto Recovery" produ-

ziert.

Falsch = Leiterplatte wurde normal ohne "Auto Recovery" produ-

ziert. 2

3. Bit 2 - 2

4. Bit 2 Wahr = Leiterplatte wurde durchtransportiert.

Falsch = Leiterplatte wurde bestückt. 2

Einzel-

schal-

tung 2

Anzahl der Einzelschaltungen auf der Leiterplatte (entfällt beim DEK-Drucker)2

Symbole 2 Leiterplatte wurde produziert. 2

Leiterplatte wurde mit dem Modus "Auto Recovery" produziert. 2

Produktion der Leiterplatte wurde abgebrochen. 2

2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS

Ausgabe 11/2019 DE Softwareversion 17.0 (R19-2)

Beschreibung der Felder

Anzahl Leiterplatten 2

Transportspur rechts:

Anzahl der bestückten Leiterplatten auf der rechten Transportspur 2

Transportspur links:

Anzahl der bestückten Leiterplatten auf der linken Transportspur 2

Leiterplatte 2

Beste: Kürzeste Bestückdauer für eine Leiterplatte im Beobachtungszeitraum. 2

Letzte: Bestückdauer der zuletzt bestückten Leiterplatte. 2

Prognose Die Daten der letzten Leiterplatte werden als Grundlage für die

Berechnung der zu erwartenden Bestückleistung herangezogen. 2

Bauelemente / h: Angabe über die momentane theoretische Bestückleistung für eine

Station. Die Anzahl der auf der letzten Leiterplatte bestückten Bau-

elemente wird mit der Dauer verrechnet und daraus die Bestückleistung

abgeleitet (entfällt beim DEK-Drucker). 2

Leiterplatten / h: Aus der Bestückdauer der letzten Leiterplatte wird die erwartete Anzahl

der bestückten Leiterplatten pro Stunde abgeleitet. 2

Erste Schritte mit ASM OIS 2 Übersicht: Die Bedienoberfläche

Softwareversion 17.0 (R19-2) Ausgabe 11/2019 DE

2.4 Grundansicht-Anzeige "Verfügbarkeit"

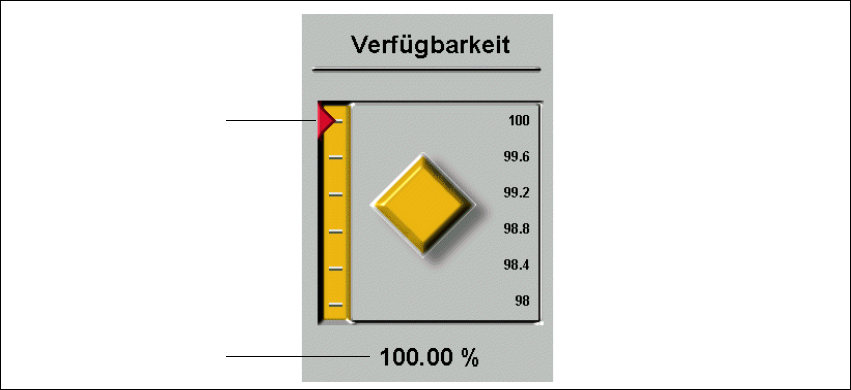

Abb. 2 - 9 Verfügbarkeit

Legende

(1) Grafische Darstellung der Verfügbarkeit

(2) Maschinen-Verfügbarkeit in %

In der Darstellung wird angezeigt, wie groß die Verfügbarkeit einer Maschine ist und ob sie im

laufenden Betrieb konstant bleibt (Raute), steigt (Pfeil zeigt nach oben) oder sinkt (Pfeil zeigt

nach unten). 2

Unterschreitet der berechnete Wert für die Verfügbarkeit einen vorher festgelegten Wert (Warn-

grenze), wird dies durch roten bzw. rot blinkenden Hintergrund angezeigt. 2
