Erste Schritte mit ASM OIS 3 Praxisbeispiele Softwareversion 17.0 (R19-2) Ausgabe 11/2019 DE 35 3.2.2 Schritt 2: So speichern Sie die Daten im T extformat Aktion Klicken Sie im Menü Datei auf den Eintrag Export . Der n…
3 Praxisbeispiele Erste Schritte mit ASM OIS
Ausgabe 11/2019 DE Softwareversion 17.0 (R19-2)
34
3.2 Beispiel 2: Exportieren von Daten
3.2.1 Schritt 1: So speichern Sie die Daten im Excelformat
Beschreibung
Um die Daten auch von anderen Auswerteprogrammen nutzen zu können, müssen sie aufbereitet
werden. Die in Tabellenform vorliegenden Daten können auch in Dateien gespeichert werden. Um
die Daten auch in komfortablen Tabellenverwaltungssystemen auswerten und Statistiken erstel-
len zu können, müssen sie für den Export aufbereitet werden. 3
Aktion
Klicken Sie im Menü Datei auf den Eintrag Export.
Der nachfolgende Dialog erscheint:
3
Abb. 3 - 2 Dialog "Export"
Wählen Sie im Feld Exporttyp das Format Excel aus.
Wählen Sie im Feld Exporte die Dateien aus, die Sie exportieren möchten.
Klicken Sie im Feld Dateiauswahl auf die Schaltfläche ... und wählen Sie den entsprechenden
Ordner aus.
Bestätigen Sie die Verzeichnisauswahl mit OK.
Starten Sie den Datenexport durch Klicken auf die Schaltfläche OK.
Erste Schritte mit ASM OIS 3 Praxisbeispiele
Softwareversion 17.0 (R19-2) Ausgabe 11/2019 DE
35
3.2.2 Schritt 2: So speichern Sie die Daten im Textformat
Aktion
Klicken Sie im Menü Datei auf den Eintrag Export.
Der nachfolgende Dialog erscheint:
3

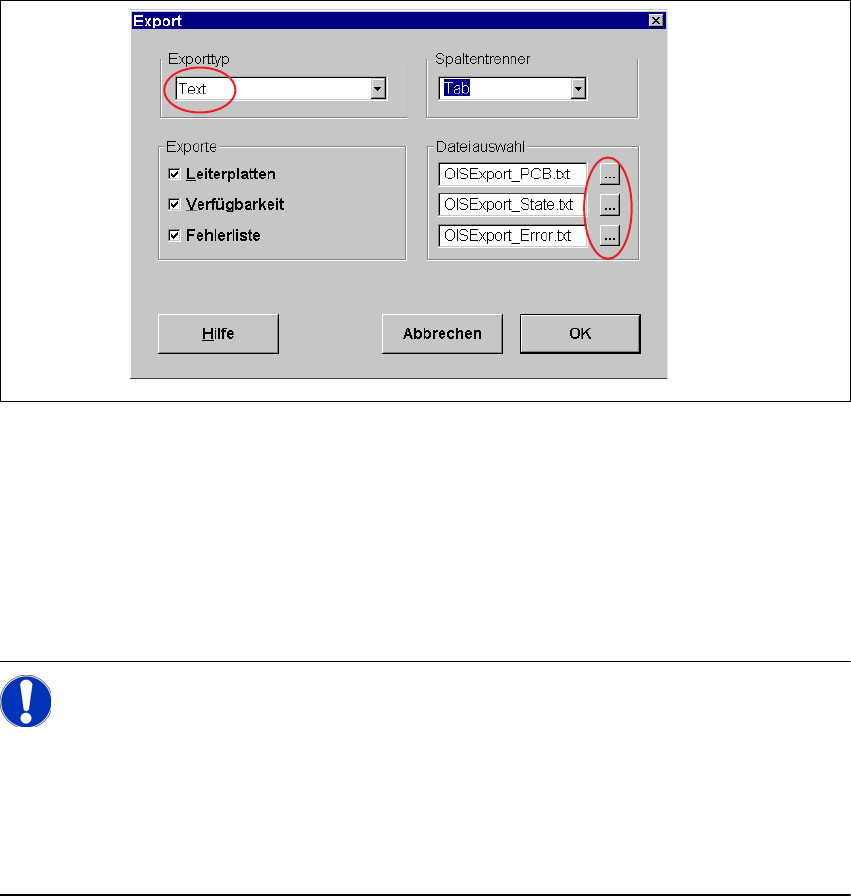

Abb. 3 - 3 Dialog "Export"
Wählen Sie im Feld Exporttyp das Format Text aus.
Wählen Sie im Feld Exporte die Dateien aus, die Sie exportieren möchten.
Klicken Sie im Feld Dateiauswahl jeweils auf die Schaltflächen ... und wählen Sie die ent-
sprechenden Ordner aus.
Bestätigen Sie die Verzeichnisauswahl mit OK.
Starten Sie den Datenexport durch Klicken auf die Schaltfläche OK.
HINWEIS
Die ausgewählten Daten werden im aktuellen Verzeichnis unter den angegebenen Dateinamen
als Textdateien gespeichert:
Leiterplatten OISExport_PCB.txt
Verfügbarkeit OISExport_State.txt
Fehlerliste OISExport_Error.txt 3
3 Praxisbeispiele Erste Schritte mit ASM OIS
Ausgabe 11/2019 DE Softwareversion 17.0 (R19-2)
36
3.3 Beispiel 3: Erfassen des Betriebszustandes über OIS - Terminal
Mit Hilfe dieser Funktion (Option) können Sie Eintragungen vornehmen, wenn sich der Betriebs-
zustand der Maschine ändert und dies automatisch nicht erfasst wird. 3
Aktion
Klicken Sie im Menü Datei auf den Eintrag Terminal.
Der nachfolgende Dialog erscheint:
3

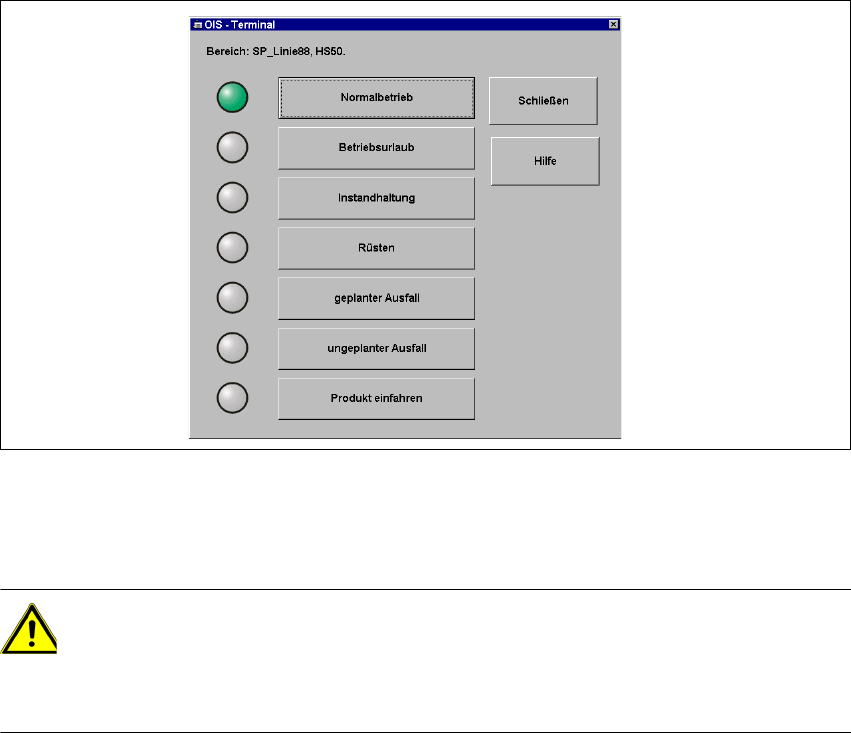

Abb. 3 - 4 Dialog "OIS - Terminal"
Wählen Sie die Schaltfläche, die den gewünschten Zustand beschreibt.
Das zugehörige Symbol wird rot markiert.
VORSICHT
Wenn ein Zustand ausgewählt wird, werden zwar weiterhin alle Maschinendaten an die Daten-
bank geschickt, unter Umständen jedoch bei der Auswertung nicht berücksichtigt. 3
Wählen Sie die Schaltfläche Normalbetrieb.
Die Daten der Maschine werden wieder ausgewertet.
Klicken Sie auf die Schaltfläche Schließen.
Das OIS-Terminal wird beendet.
