2.5 Grundansicht- Anzeige "Abwurfrate"
HINWEIS
Wenn nur ein DEK-Drucker zur Beobachtung ausgewählt ist, sind alle Informationen bezüglich
Bauelementen belanglos. Deshalb wird in diesem Fall die Anzeige "Abwurfrate" ausgeblendet
und keine von den untergeordneten Ansichten angezeigt. 2
HINWEIS
Abwurfraten zwischen der Stationssoftware-Version <708 und >=708 dürfen nicht miteinander
verglichen werden. 2
2

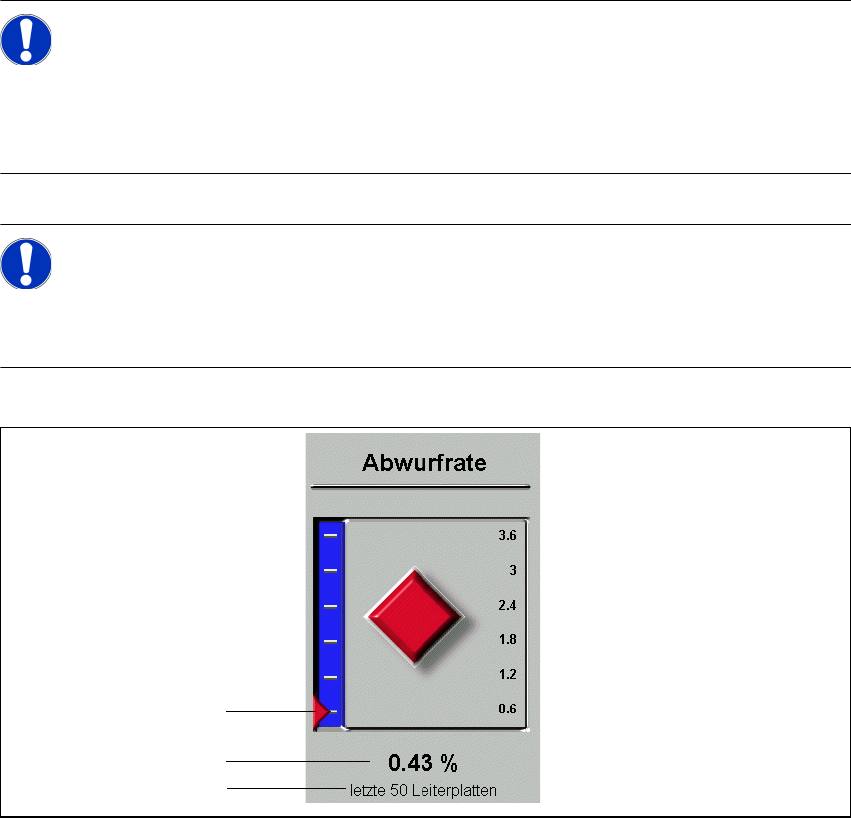

Abb. 2 - 11 Abwurfrate
Legende
(1) Grafische Darstellung der Abwurfrate
(2) Abwurfrate in %
(3) Ist nur sichtbar, wenn in Optionen--> Beobachtung das Kontrollkästchen Separater Beob-
achtungszeitraum für Abwurfrate aktiviert und in das Feld Letzte Leiterplatten eine Anzahl
eingegeben wurde.
In der Darstellung wird angezeigt, wie groß die Abwurfrate zum aktuellen Zeitpunkt ist und ob sie
im laufenden Betrieb konstant bleibt (Raute), steigt (Pfeil zeigt nach oben) oder sinkt (Pfeil zeigt
nach unten). 2
1
2
3
Erste Schritte mit ASM OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 17.0 (R19-2) Ausgabe 11/2019 DE
23
Überschreitet der Wert für die Abwurfrate einen vorher festgelegten Wert (Warngrenze), wird
dies durch roten bzw. rot blinkenden Hintergrund angezeigt. 2
Warngrenzen für einzelne Komponenten können überschritten werden. Dies wird durch ein rotes
bzw. rot blinkendes Rauten- oder Pfeilsymbol angezeigt. 2
Folgende Darstellungen sind möglich:

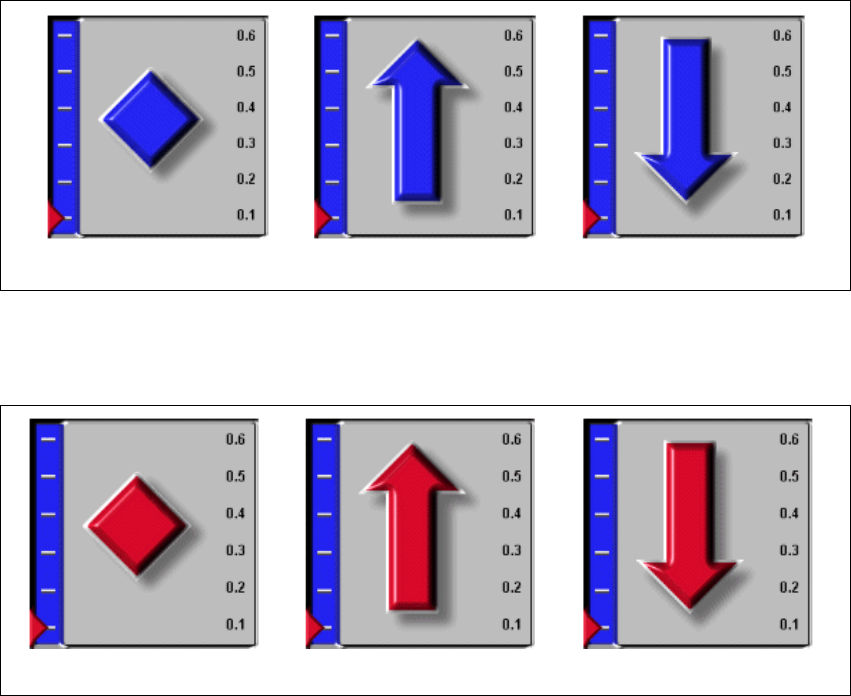

Die Abwurfrate liegt unter der festgelegten Warngrenze, es gibt keine Hinweise auf Störungen:2
2
Die Abwurfrate liegt unter der festgelegten Warngrenze. Die maximale Fehlerzahl für eine
Komponente wurde überschritten: 2
2

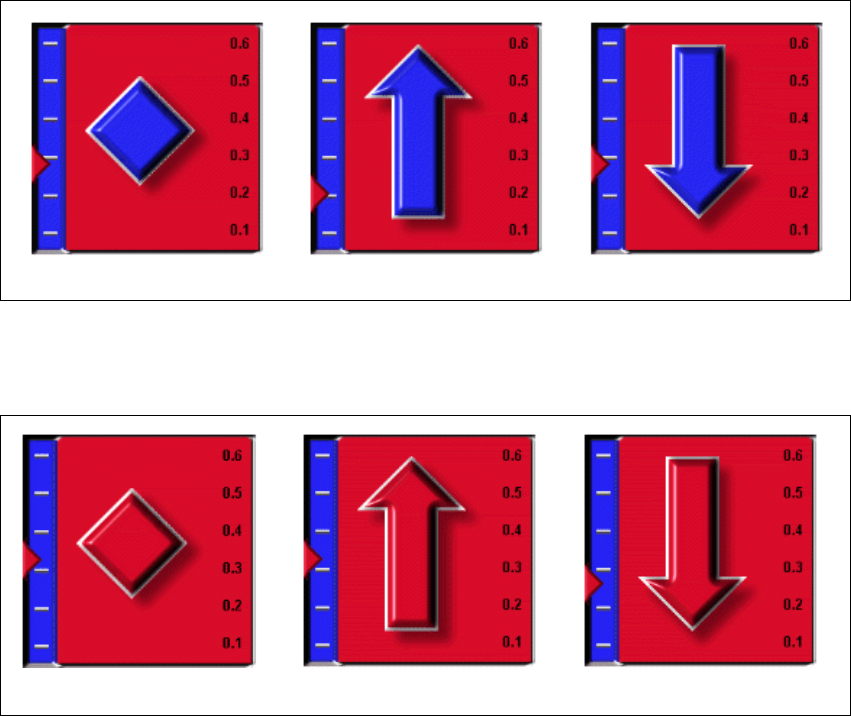

Die Abwurfrate liegt über der festgelegten Warngrenze: 2
bleibt konstant steigt sinkt
bleibt konstant steigt sinkt
2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS
Ausgabe 11/2019 DE Softwareversion 17.0 (R19-2)
24
2
Die Abwurfrate liegt über der festgelegten Warngrenze. Für mindestens eine Fehlerklasse
wurde der Grenzwert überschritten: 2
2
Wird eine der Ikonen rot dargestellt, ist dies ein Hinweis darauf, dass die entsprechende Fehler-
klasse vermehrt auftritt, d.h. dass die für die Abwurfrate oder eine Komponente festgelegte Warn-
grenze überschritten wurde. 2
bleibt konstant steigt sinkt
bleibt konstant steigt sinkt
