2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS Ausgabe 11/2019 DE Softwareversion 17.0 (R19-2) 26 Darstellung Jede Fehlermeldung erzeugt ein rotes Kästchen rechts unten. Ist das unterste Kästchen bereits ro…
Erste Schritte mit ASM OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 17.0 (R19-2) Ausgabe 11/2019 DE
25
2.5.1 Ansicht "Hitlisten"
Klicken Sie in der Grundansicht auf die Schaltfläche Abwurfrate.
Der nachfolgende Dialog erscheint: 2
2

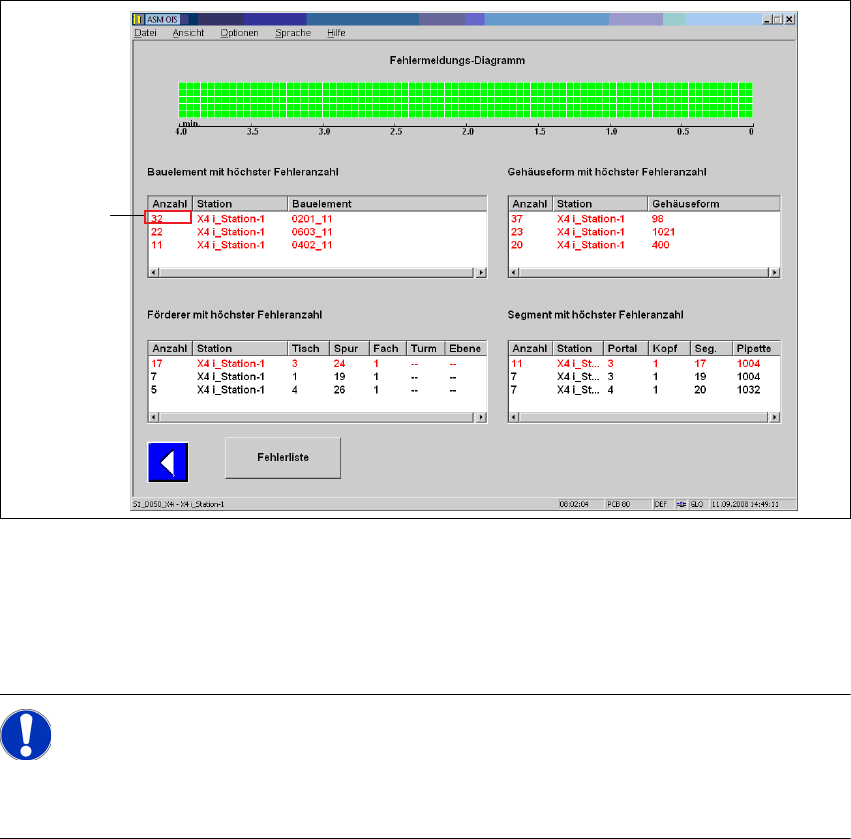

Abb. 2 - 12 Dialog "Hitlisten"
Im Fehlermeldungs-Diagramm wird das Fehleraufkommen abhängig von der Zeit dargestellt. So
sind beispielsweise 32 Fehlermeldungen für das Bauelement 0201_11 an der Station
X4 i_Station-1 eingegangen. 2
HINWEIS
Die Anzahl der Fehlermeldungen entspricht nicht immer der Anzahl der Abwürfe. So kann ein
Abwurf mindestens eine aber auch mehrere Fehlermeldungen erzeugen. 2
Einfach-
klick
2 Übersicht: Die Bedienoberfläche Erste Schritte mit ASM OIS
Ausgabe 11/2019 DE Softwareversion 17.0 (R19-2)
26
Darstellung
Jede Fehlermeldung erzeugt ein rotes Kästchen rechts unten. Ist das unterste Kästchen bereits
rot, wird es in die nächste freie Zeile darüber eingetragen. Mehr als 5 Fehlermeldungen werden
nicht mehr angezeigt. In Zeitabständen von einigen Sekunden werden alle Kästchen um eine
Kästchenbreite nach links verschoben. Die neuen Fehlermeldungen werden dann wieder in die
Spalte am rechten Rand eingetragen. In der Anzeige wird die Zeit angezeigt, während der
mehrere Leiterplatten gefertigt werden. 2
Treten dabei regelmäßig Pipetten- oder Fördererfehlermeldungen auf, ergibt sich ein sich wieder-
holendes Muster. Nach Austausch der betroffenen Pipette bzw. des Förderers darf dieses Mus-
ter nicht mehr zu erkennen sein. 2
Beschreibung der Felder
Bauelement mit höchster Fehleranzahl
Zeigt die drei Bauelemente, für die die meisten Fehlermeldungen eingegangen
sind. 2
Gehäuseform mit höchster Fehleranzahl
Zeigt die drei Gehäuseformen, für die die meisten Fehlermeldungen
eingegangen sind. 2
Förderer mit höchster Fehleranzahl
Zeigt die drei Förderer, für welche die meisten Fehlermeldungen
eingegangen sind. 2
Segment mit höchster Fehleranzahl
Zeigt die drei Segmente, für welche die meisten Fehlermeldungen
eingegangen sind. 2
Erste Schritte mit ASM OIS 2 Übersicht: Die Bedienoberfläche
Softwareversion 17.0 (R19-2) Ausgabe 11/2019 DE
27
2.5.1.1 Fehlerlisten
Klicken Sie im Dialog "Hitlisten" auf die Schaltfläche Fehlerliste.
Der nachfolgende Dialog erscheint: 2
2
Abb. 2 - 13 Fehlerlisten- Detailansicht, Teil 1
2
Abb. 2 - 14 Fehlerlisten- Detailansicht, Teil 2
