3 技术数据 用户手册 SIPLAC E HS-60 3.5 贴片系统的尺寸和重量 软件版本 SR.503.xx 2003 年 3 月中文版 76 3.5 贴片系统的尺寸和重量 3.5.1 贴片系统的尺寸 3 图 3.5 - 1 贴片系统的尺寸，用毫 米表示 3.5.2 技术数据 - 尺寸，重量 3 长度 2385 mm （包括传送带） 宽度 3150 mm （包括支座） 带警示灯的高度 1,870 mm ，标准高度 1940/1970…
用户手册 SIPLACE HS-60 3 技术数据
软件版本 SR.503.xx 2003 年 3 月中文版 3.4 技术数据 - 压缩空气供给
75
3.4 技术数据 - 压缩空气供给
3.4.1 技术数据 - 压缩空气规格
根据 ISO/DIS 8573-1，最大微粒尺寸密度 （1 级） 3
3.4.2 技术数据 - 噪音辐射
3.4.3 技术数据 - 允许的环境条件
压缩空气压力 最小 0.55 MPa 5.5 bar 至 1 MPa (10 bar)， 3/4"- 连接
压缩空气消耗量
950 Nl/min.
工作压力
0.55 MPa ± 0.05 MPa (5.5 bar ± 0.5 bar)
微粒尺寸
0.1
µm
微粒密度
0.2 mg/m³
最大含油量 （1 级） 微粒密度 0.01 mg/m³
压力露点 （4 级） 露点 +3°
最大噪音辐射
74 dB (A)
室内温度 15°C 至 35°C
空气湿度 30 至 75%
（但是平均不高于 45% ，以防止贴片机凝结）。
3 技术数据 用户手册 SIPLACE HS-60
3.5 贴片系统的尺寸和重量 软件版本 SR.503.xx 2003 年 3 月中文版
76
3.5 贴片系统的尺寸和重量
3.5.1 贴片系统的尺寸
3

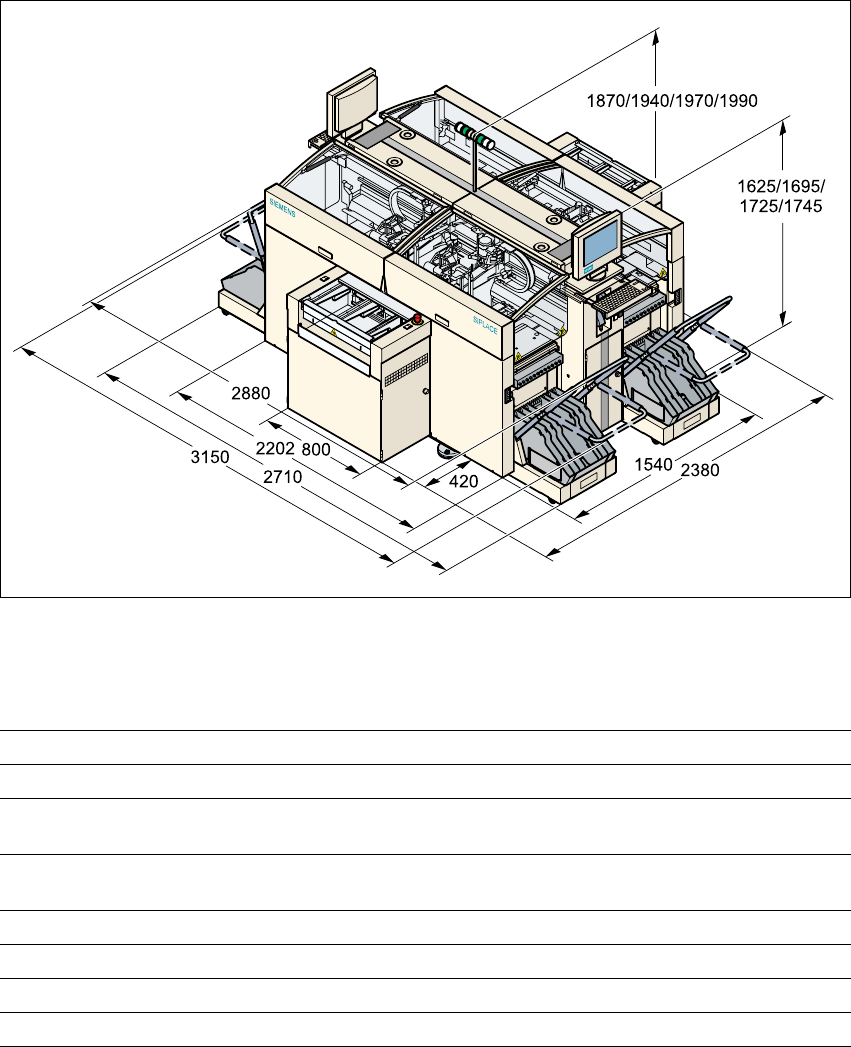

图
3.5 - 1
贴片系统的尺寸，用毫米表示
3.5.2 技术数据 - 尺寸，重量
3
长度 2385 mm （包括传送带）
宽度 3150 mm （包括支座）
带警示灯的高度 1,870 mm，标准高度
1940/1970/1990 mm SMEMA- 高度
底部间隙 110 mm，标准高度
230 mm， SMEMA 高度
基本组件的重量
2800 kg
完全装备的重量
3500 kg
基础上单位面积允许的负荷
1000 kg/m²
安装底座上单位面积上的负荷
3.79 kg/cm²
用户手册 SIPLACE HS-60 3 技术数据
软件版本 SR.503.xx 2003 年 3 月中文版 3.5 贴片系统的尺寸和重量
77
3.5.3 贴片系统的重心
3
图
3.5 - 2
贴片系统的重心
X 作标 0 mm 3
Y 坐标 0 mm 3
Z 坐标 500 mm 高 3
T PCB 传送方向 3
3
这些重心的坐标对应于 PCB 传送高度为 830 mm 的贴片系统。 3
3
3
3
3
3
