1OM-1602
3-15
第三章 2. 机种切换
(4) 将搭载了带式送料器的批量更换推车安装到装置上。
Reference
(a) 在批量更换推车安装带式送料器的详细内容请参照带式送料器使
用说明书的
“
带式送料器的安装及拆卸方法
”
章节。
(b) 批量更换推车的安装方法请参照
“
第三章 2.2.5 批量更换推车
的更换
”
章节。
注意
注意手指被压碎
•
移动批量更换推车时，请握住把手进行操作。
注意脚下
•
移动批量更换推车时，请注意不要撞到脚。尤其是地面有
突起或凹凸或卡在铺盖物的高低差或下沉处时，会出现推
车的移动电阻突变的情况。
•
请将送料器插入到底。
在送料器作业台上安装带式送料器时，请插入到底，确认
是否被固定。
否则，就有可能发生带式送料器掉落而砸伤脚或损坏送料
器。

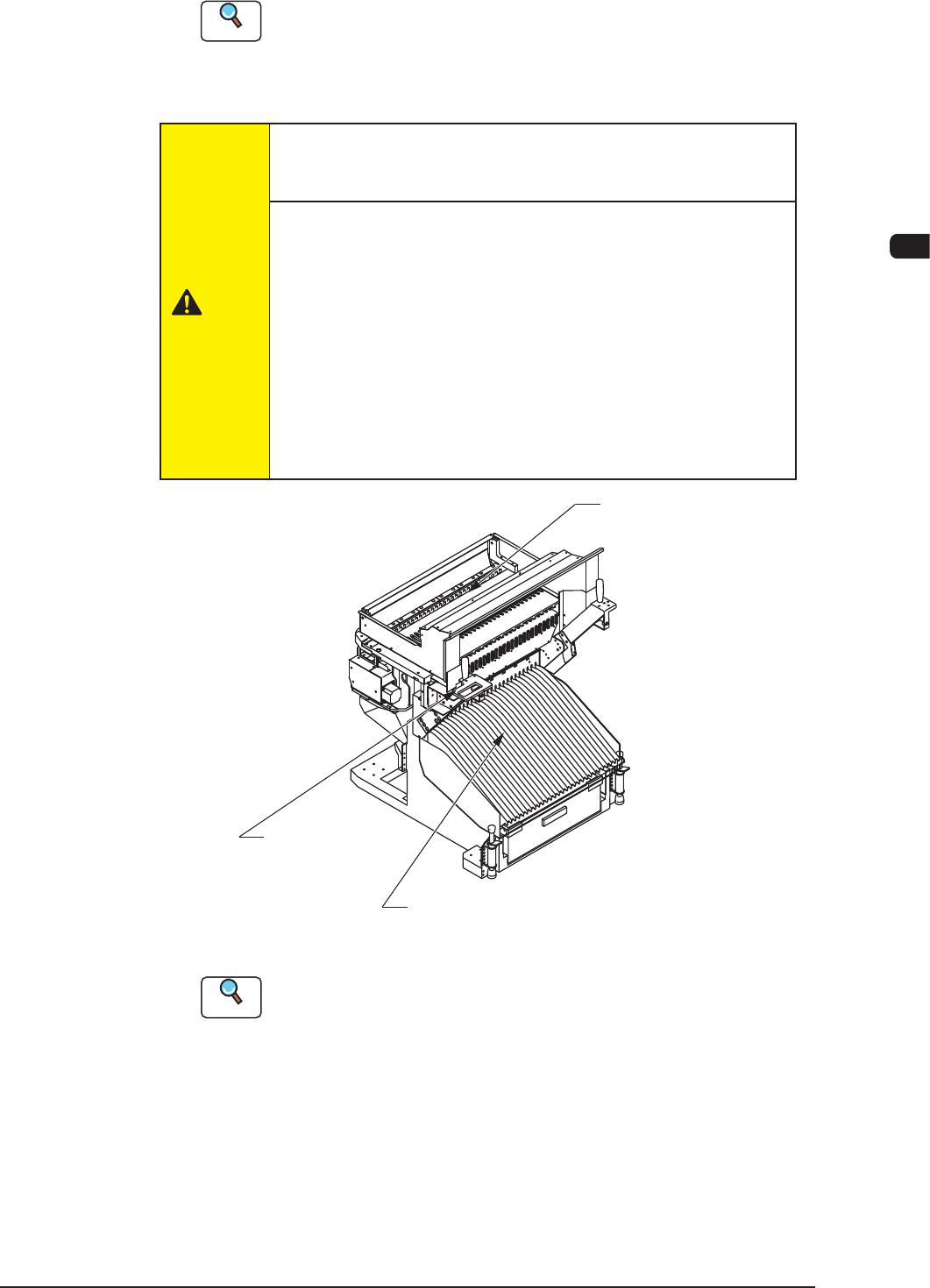

送料器作业台
批量更换推车
送料器安装台
F1C13
Reference
送料器安装治具的使用，请参照
“
第三章 2.2.6 送料器安装治具的
使用方法
”
章节。
1201-004
1OM-1602
3-16
第三章 2. 机种切换
2.2.5 批量更换推车的更换
注意
送料器安装台上下时，请不要将手伸入可动部。
送料器准备完了开关的 LED 灯闪烁时，送料器安装台进行升
降，因此请小心。
Procedure
(1) 按装置的送料器准备完了开关。
( 送料器准备完了开关的 LED 灯灭，送料器安装台的紧固松开。)
(2) 长按装置的送料器准备完了开关。
( 送料器安装台开始下降，装置的送料器准备完了开关的 LED 灯开始闪
烁 ( 表示动作中 )。)
完成批量更换推车的连接解除时，送料器准备完了开关的 LED 灯灭。
(3)
卸下连接器固定控制杆，从装置连接器拔出批量更换推车的连接器，
粘贴到推车旁的魔术贴部。
Notice
(a) 连接器的引挂部请不要用在指定部引挂之外的其他用途。
另外，请不要用力过度。
以免破损。
(b) 装置运转中请不要拆卸连接器。
请在送料器安装台完全下降的停止状态下装卸送料器安装台用连
接器。
(4) 解除批量更换推车制动器的制动 (2 处 )，将批量更换推车拉出装置外。
(5) 将备有带式送料器的批量更换推车安装在装置上，锁定制动器的制动 (2
处 )。
Notice
(a) 将批量更换推车推入装置内时，请径直推入，使装置侧的导轨处
在交换箱臂内侧。
另外，推入时，握住推车把手的手不要撞到机盖。
(b) 批量更换推车在中途位置时，无法进行连接动作。
请确实推入到制动器处。
1201-004
1OM-1602
3-17
第三章 2. 机种切换
(6) 将批量更换推车的连接器连接到装置侧的连接器，安装连接器固定控
制杆。
Notice
请确实连接连接器。
连接器连接不确实或忘记连接时，无法进行既定动作。
(7) 按装置的送料器准备完了开关。
( 送料器安装台开始上升，装置的送料器准备完了开关开始闪烁 ( 表示
动作中 )。)
(8) 按装置的送料器准备完了开关。
( 送料器准备完了开关的 LED 灯亮，送料器安装台被紧固。)
