1-6
第一章 2. 各部分的名称和功能
2.2 使用者保护机构

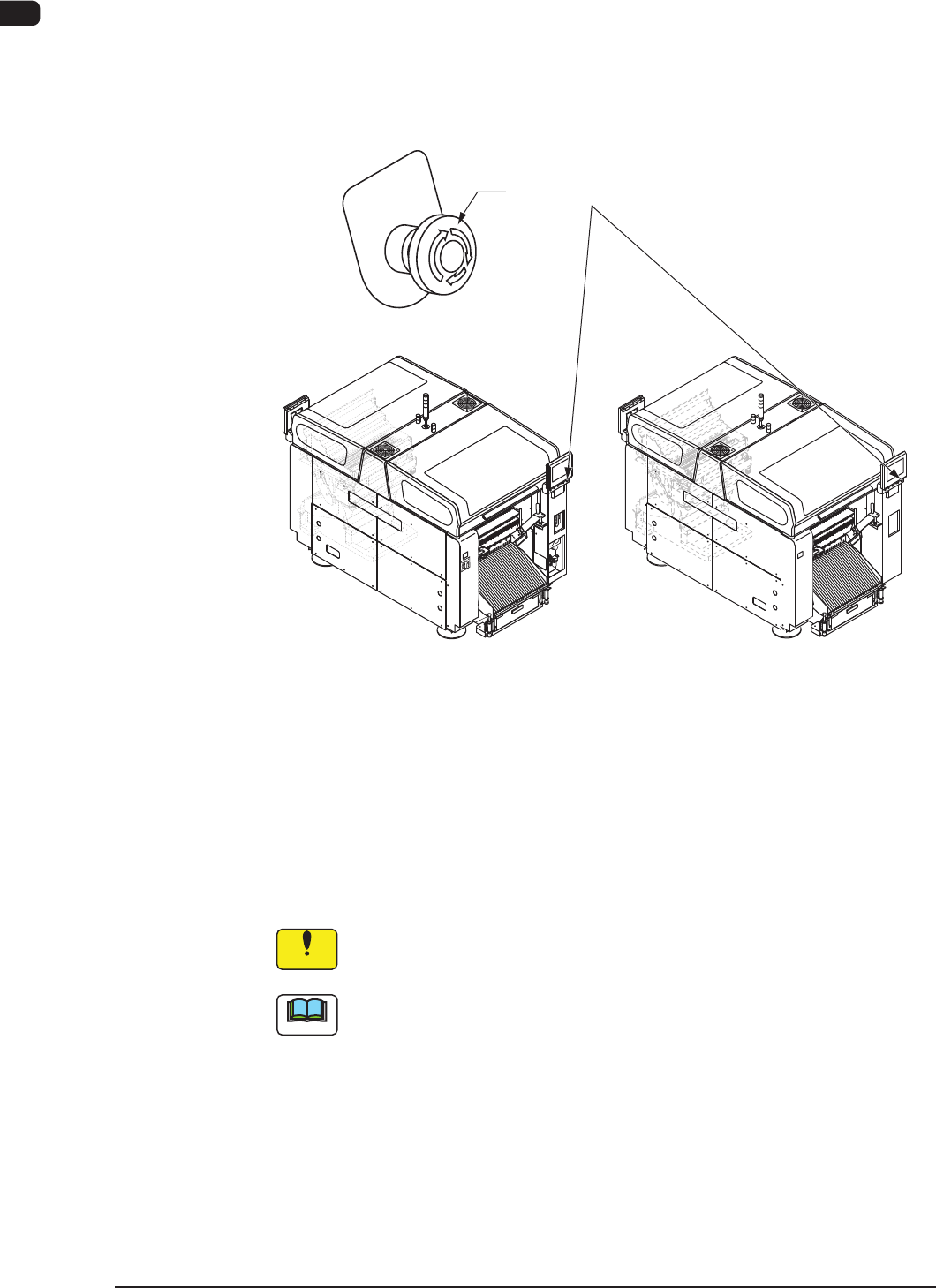

2.2.1 [ 紧急停止 ] 按钮
在非常时期需紧急停止装置时使用 [ 紧急停止 ] 按钮。
按 [ 紧急停止 ] 按钮，装置马上停止，操作台的 [POWER ON] 按钮变为红色。
止停急紧
[紧急停止]按钮
装置正面 装置背面
F1A4
•
[ 紧急停止 ] 按钮的上锁
按 [ 紧急停止 ] 按钮，停止装置，[ 紧急停止 ] 按钮被锁定。
•
[ 紧急停止 ] 按钮的解锁
确认并排除紧急停止的原因，进行各部的再确认后，向右旋转 [ 紧急停止 ]
按钮，锁定被解除。
Notice
[ 紧急停止 ] 按钮是紧急停止控制电源的 Emergency Stop 按钮。
Note
本装置没有设置进行所有负载电源紧急停止的 Emergency Switch Off。
需要 Emergency Switch Off 时，请用户自行在装置外部准备。
1103-003
1OM-1602
第一章 2. 各部分的名称和功能
1-7
1103-003

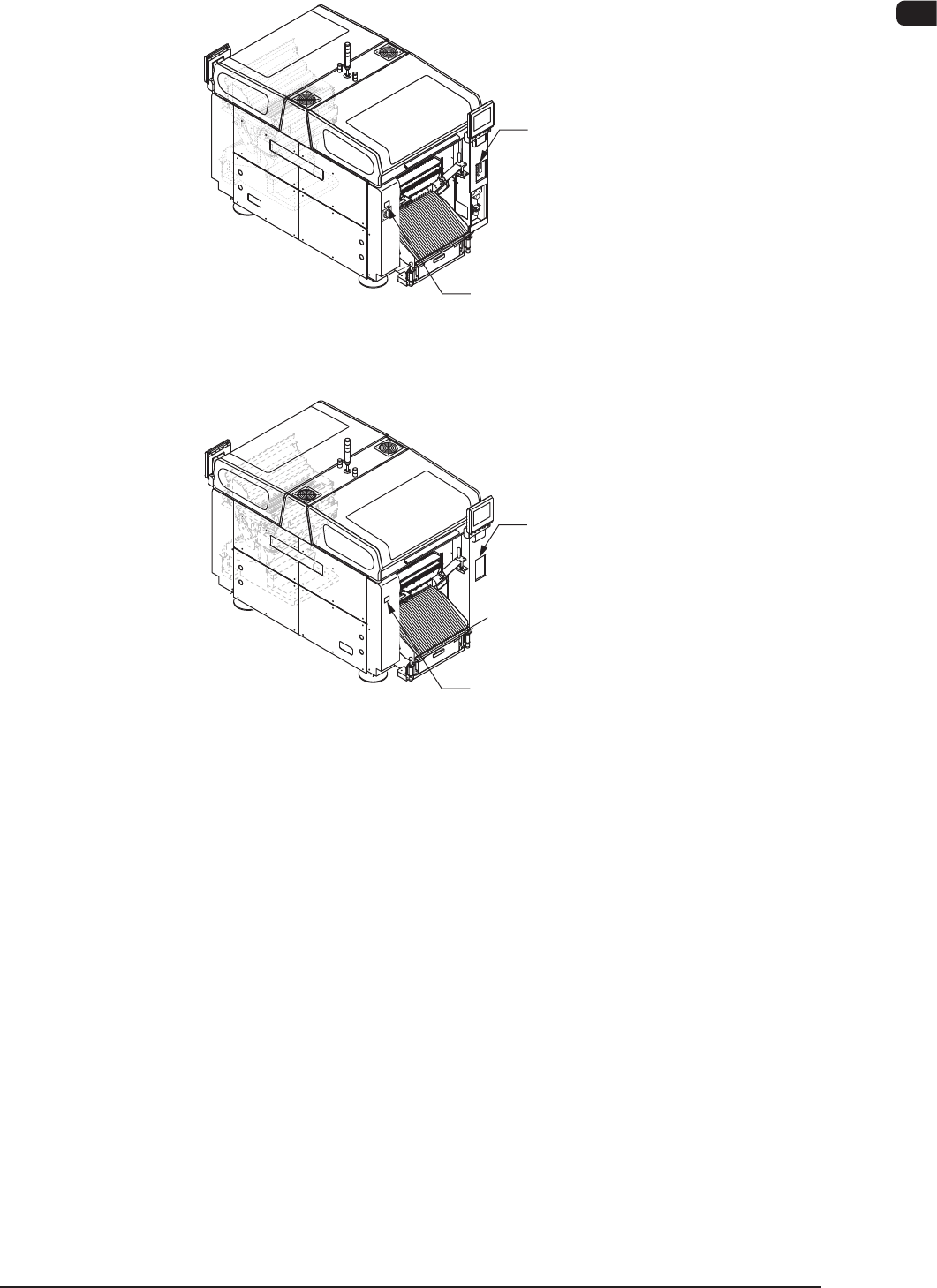

2.2.2 送料器准备完了开关以及机盖锁定开关
机盖锁定开关
[机盖READY]按钮)
送料器准备完了开关
([F2 READY]按钮)
装置正面
装置背面
机盖锁定开关
([机盖READY]按钮)
送料器准备完了开关
([F1 READY]按钮)
F1A5
1OM-1602
1-8
第一章 2. 各部分的名称和功能
2.2.2.1 送料器准备完了开关
送料器准备完了开关是为了指示送料器安装台的准备完了的开关，在各送料器
模块分别设置有该开关。
按下 [START] 按钮时，运行送料器夹板，装置停止、暂停后解除送料器夹板。
另外，可以确认送料器吸取部的同时进行作业。
开关操作和装置状态切换
[ 装置停止中 ( 暂停中 ) 的通常操作 ]
•
送料器准备完了开关
开关状态 装置状态
亮灯 作业者允许
“
送料器准备完了
”
的状态
•
向送料器供电 (+24V) : 通电
•
送料器的装卸操作 : 不可以
灭灯
开关 ON 短按 开关 ON 短按
灭灯
开关状态 装置状态
灭灯 批量更换推车的更换调整作业可以进行的状态
•
向送料器供电 (+24V) : 切断
•
送料器的装卸操作 : 可以
•
向送料器安装台用连接器供电 : 切断
•
防止送料器安装台掉落 : 解除锁定
Note
根据上述开关操作装置状态处于切换的过渡状态时，无论其模式为
“
亮灯
”
到
“
灭灯
”
，由
“
灭灯
”
到
“
亮灯
”
，由
“
灭灯
”
到
“
灭灯
”
，送料器准备完
了开关始终为
“
闪烁
”
。
