1OM-1602
3-51
第三章 5. 运行的停止、中断和重新启动

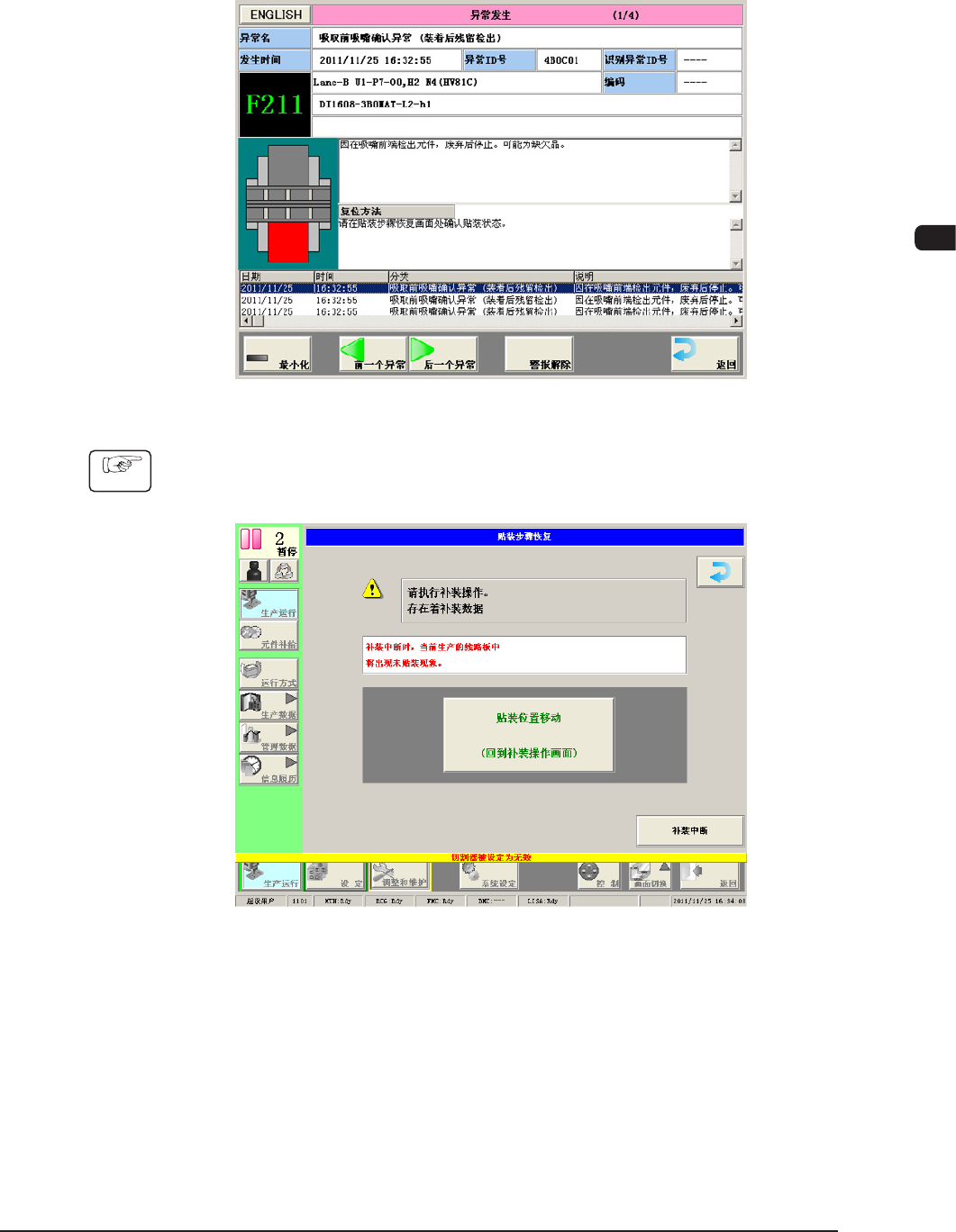

5.4 用贴装恢复重新开始生产
使用吸取前吸嘴确认功能时，若在吸取元件之前检测出吸嘴顶端存在异物或
元件，就显示
“
吸取前吸嘴确认异常
”
界面，进入贴装恢复操作可能状态。
F1C44
Procedure
(1) 按 [ 返回 ] 按钮。
( 显示
“
贴装步骤恢复
”
界面。)
F1C45
1201-002
1OM-1602
3-52
第三章 5. 运行的停止、中断和重新启动
(2) 按 [ 贴装位置移动 ] 按钮。
( 显示
“
贴装位置
”
界面。)
F1C46
(3) 在线路板有元件时选择 [ 元件有 ] 按钮，在线路板没有元件时选择 [ 元
件无 ] 按钮。
( 按下 [ 元件有 ] 按钮、[ 元件无 ] 按钮，[ 下阶段 ] 按钮变为有效。
按下 [ 下阶段 ] 按钮，进入下一个步骤。)
F1C47
Note
(a) 元件贴装中出现异常时，显示异常界面。请参照异常显示界面内容，
排除原因后再次进行贴装恢复。
(b) 从
“
生产
”
界面，重新显示
“
贴装步骤恢复
”
界面时，使用以下方法。
•
按下 [ 运行方式 ] → [ 运行模式 ] 界面中显示的 [ 贴装恢复 ] 按钮。
•
在操作员消息中显示
“
贴装恢复可能
”
时，按下操作台的 [START]
按钮。
1201-002
1OM-1602
3-53
第三章 5. 运行的停止、中断和重新启动
(4) 对显示的所有步骤进行步骤 (2) 和 (3) 的操作。
(5) 所有步骤的元件贴装状态为
“
确认 OK
”
时，按 [ 开始 ] 按钮。
( 重新开始运行。)
F1C48
1201-002
