2.3.2 生产机种的选择
进行生产机种的切换。
请在切换机种前进行支撑销的保管区域编辑。
Reference
关于保管区域编辑的详细内容，请参照
“
第二卷 第六章 设定菜单
”
章节。
Procedure

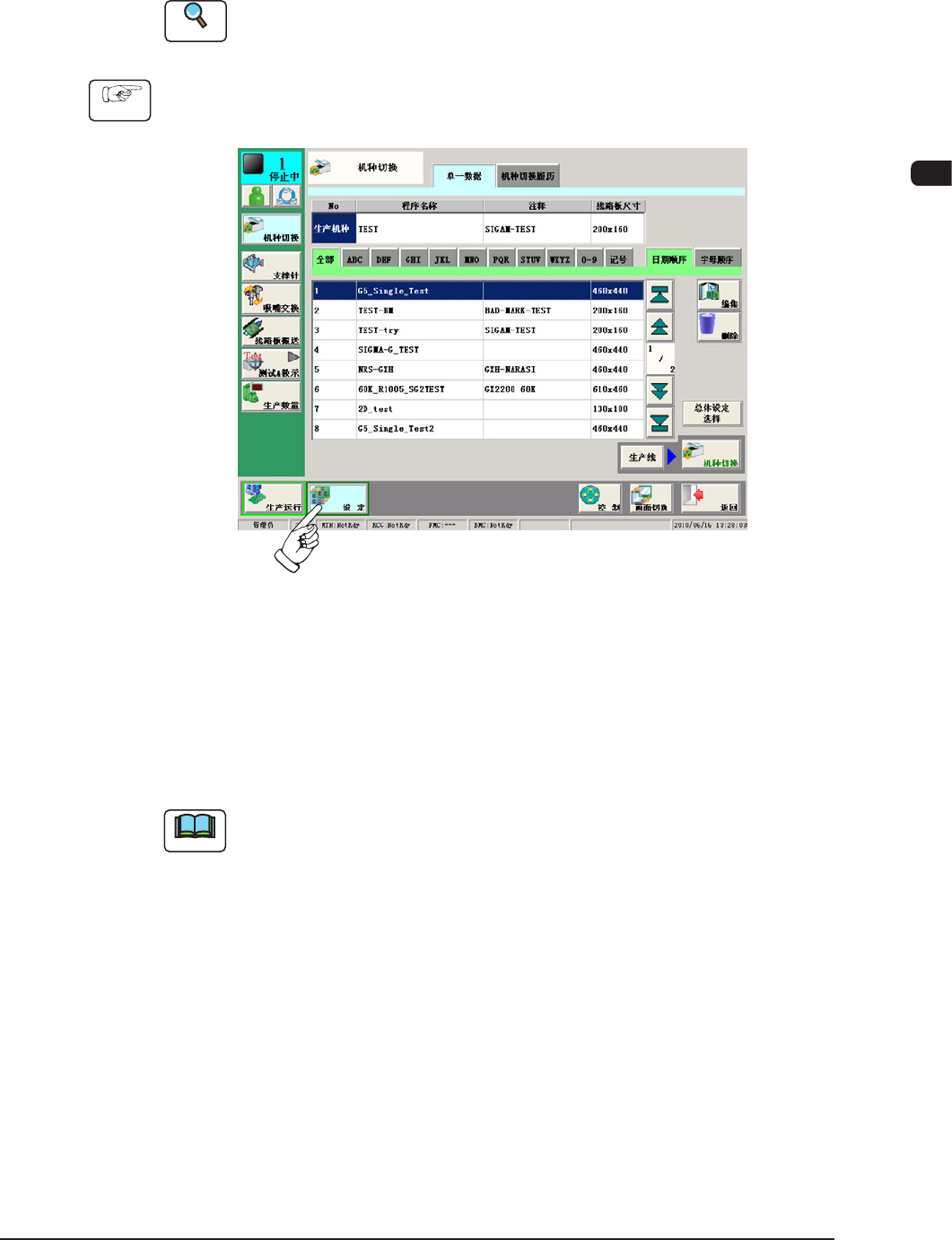

(1) 按下通用菜单栏的 [ 设定 ] 按钮。
( 显示
“
机种切换
”
界面。)
F1C21
(2) 选择要设定为生产机种的程序名。
( 选定的线路板程序行变为蓝色。)
(3) 按
“
机种切换
”
界面的 [ 机种切换 ] 按钮，在 10 秒钟内按下 [START]
按钮。
( 生产机种的切换结束。)
Note
(a) 线路板程序出现异常时，无法实行机种切换。
此时，请修正线路板程序后再次进行机种切换。
(b) 同时进行传送带宽度、支撑销更换以及吸嘴更换时，请按下 [ 总体 ( 批
量 ) 设定选择 ] 按钮，根据需要进行设定。
(c) 进行全体生产线的机种切换时，请按下 [ 生产线 ] 按钮后，再按 [ 机
种切换 ] 按钮。
1OM-1602
3-24
第三章 2. 机种切换
2.3.3 线路板支撑销和传送带宽度的调整
若没有正确设定传送带宽度，就无法进行线路板搬送。
Note
请确认在作业前的生产机种和机种切换后的生产机种中使用的线路板状态
( 大小、厚度、背面有无元件等 )，检讨是否进行传送带宽度以及线路板
支撑销的调整。
Reference
详细内容请参照
“
第二卷 第六章 4. 支撑销
”
章节。
2.3.4 吸嘴的准备
将登录在生产机种用线路板程序中吸嘴配置数据的吸嘴安装到吸嘴储料器
上。
Note
(a)
“
机种切换
”
前后的吸嘴数合计超过 15 个时，请进行 [ 吸嘴收纳 ] 后，
实行 [ 吸嘴交换 ( 贴装 )]。
(b) 装置存储吸嘴从哪个吸嘴储料器地址贴装，并在该储料器地址收纳吸
嘴。
(c)
进行支撑销的自动设定时，请安装吸嘴 (PK01)。
Notice
•
请在正确的位置上配置吸嘴。
吸嘴的位置和吸嘴配置数据不同时，会发生吸嘴干扰。
•
请不要在吸嘴储料器上放置异物。
以免导致装置故障。
通知
请不要使磁铁等带磁性的物品接近吸嘴。
以免在吸取元件、贴装元件时发生异常。
1201-004
1OM-1602
3-25
第三章 2. 机种切换
•
吸嘴的更换步骤
Procedure

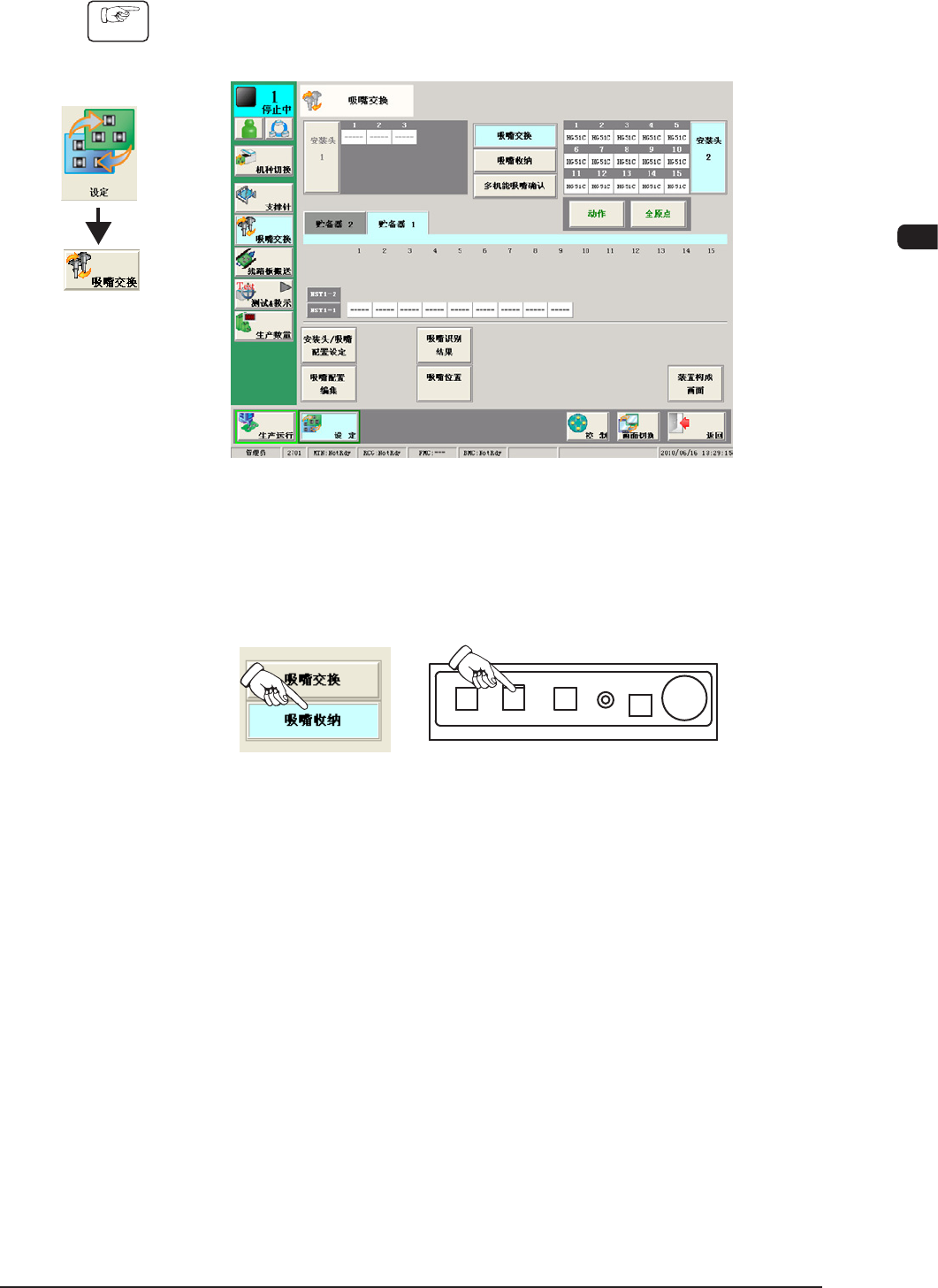

(1) 在
“
设定
”
界面，按下子菜单的 [ 吸嘴更换 ] 按钮。
( 显示
“
吸嘴交换
”
界面。)
F1C22
(2) 按下 [ 吸嘴收纳 ] 按钮。
(3) 按下 [ 动作 ] 按钮，在 10 秒钟内按下 [START] 按钮。
( 将贴装头的吸嘴收存到吸嘴储料器。)
F1C23
