1OM-1602
3-40
第三章 3. 元件的补给
(3) 按下显示在预告界面中需要进行接合准备的 Fdr No 的按钮，确认元件
数据概要。
( 需要准备接合的元件其接合图标显示为红色。)
F1C36
(4) 进行接合作业，在送料器补给元件。
Reference
关于接合作业的详细内容，请参照
“
SIGMA-G4/G5 带式送料器
”
使用
说明书的
“
6. 接合
”
章节。
(5) 设定补给的元件。
•
接合了新编带时
按 [ ]( 元件补给 ) 按钮。
确认送料器一览内的余量，确认已进行元件补给。
•
接合了使用过的编带时
( 编带的元件数和元件数据库中设定的数量不同时 )
按 [ ]( 补给剩余 ( 料带连接余数 )) 按钮，在
“
补给剩余
”
输入界
面输入补给的元件数。
确认送料器一览内的余量，确认已进行元件补给。
1201-004
1OM-1602
3-41
第三章 3. 元件的补给
3.4 使用送料器热交换功能补给元件时
使用送料器热交换功能，无需停止生产运行，就能在送料器补给元件。
3.4.1 送料器热交换功能设定
Procedure

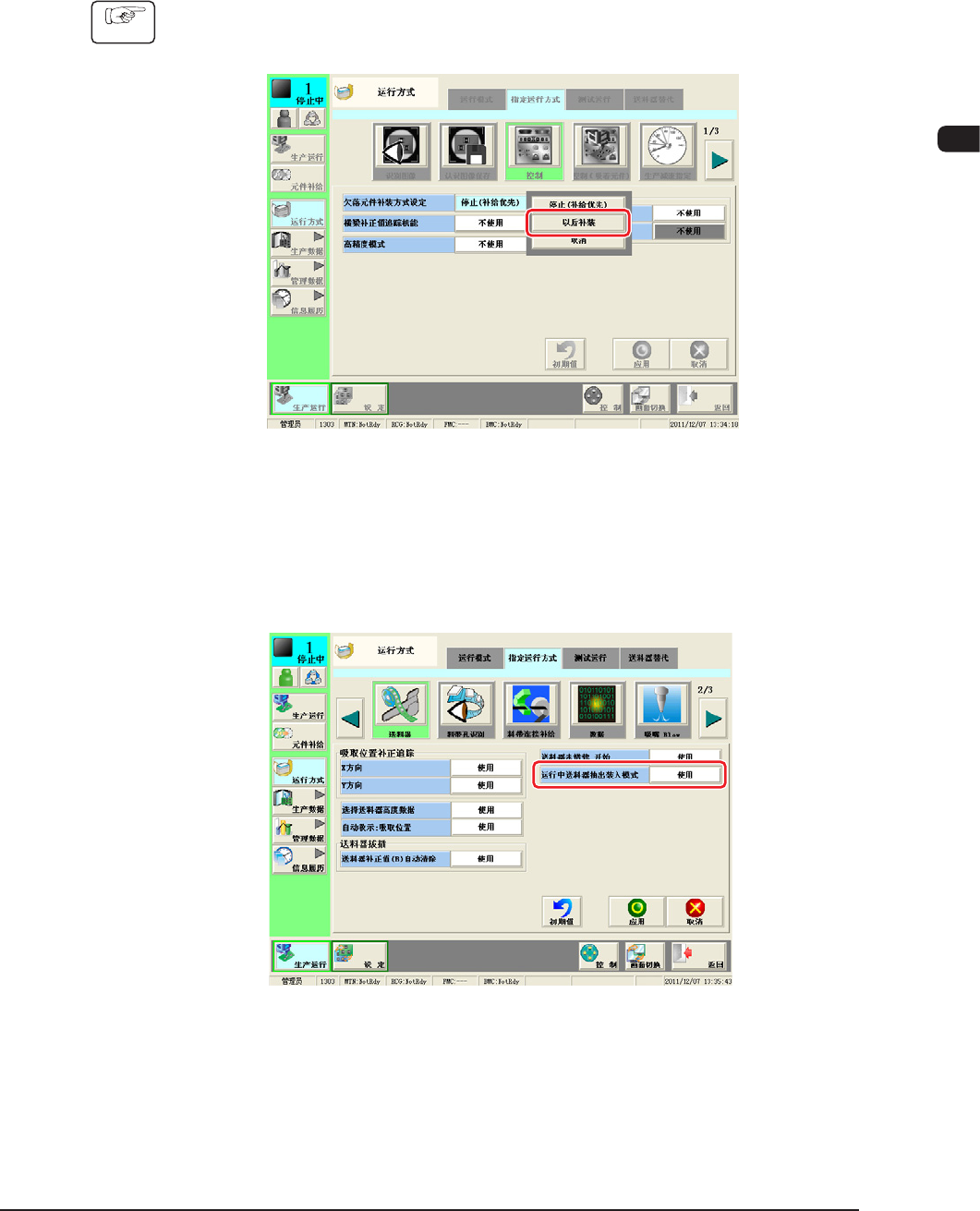

(1) 在
“
运行方式
”
界面的
“
指定运行方式
”
Tab 中，按 [ 控制 ] 按钮，显
示
“
控制
”
界面。
F1C36-1
(2) 在
“
控制
”
界面，选择
“
欠落元件补装方式设定
”
的
“
以后补装
”
，
按 [ 应用 ] 按钮。
(3) 在
“
指定运行方式
”
Tab 中，按 [ 送料器 ] 按钮，显示
“
送料器
”
界面。
F1C36-2
(4) 在
“
送料器
”
界面的
“
运行中送料器抽出装入模式
”
，选择
“
使用
”
，
按 [ 应用 ] 按钮。
1201-001
1OM-1602
3-42
第三章 3. 元件的补给
3.4.2 元件补给步骤
Procedure
(1) 元件断料的送料器图像显示部显示为红色。
(2) 按送料器准备完了开关，在 5 秒钟以内从送料器安装台拆卸元件断料
的送料器。
( 送料器准备完了开关闪烁。)
注意
装卸时请避免带式送料器掉落。
带式送料器掉落可能会导致足部受伤或送料器损坏。
请一台一台使用，注意不要使其掉落。
(3) 将新元件安装到送料器，按送料器准备完了开关后安装送料器安装台
上。
通知
请在正确的 Fdr No. 上安装送料器。
错误安装送料器会导致元件被安装头夹住。
请将送料器插入到底。
若没有被插入到底，即使发生抑制器钩脱落或抑制器浮动时
也无法检出，与安装头冲突。
请正确安装送料器，不要使其松动。
如果安装不良，将导致与安装头部的冲突或吸取异常。
(4) 按生产运行菜单的 [ 元件补给 ] 按钮，切换到
“
元件补给
”
界面。
F1C36-3
1201-001
