第四章 5. 吸嘴类型一览表
4-17

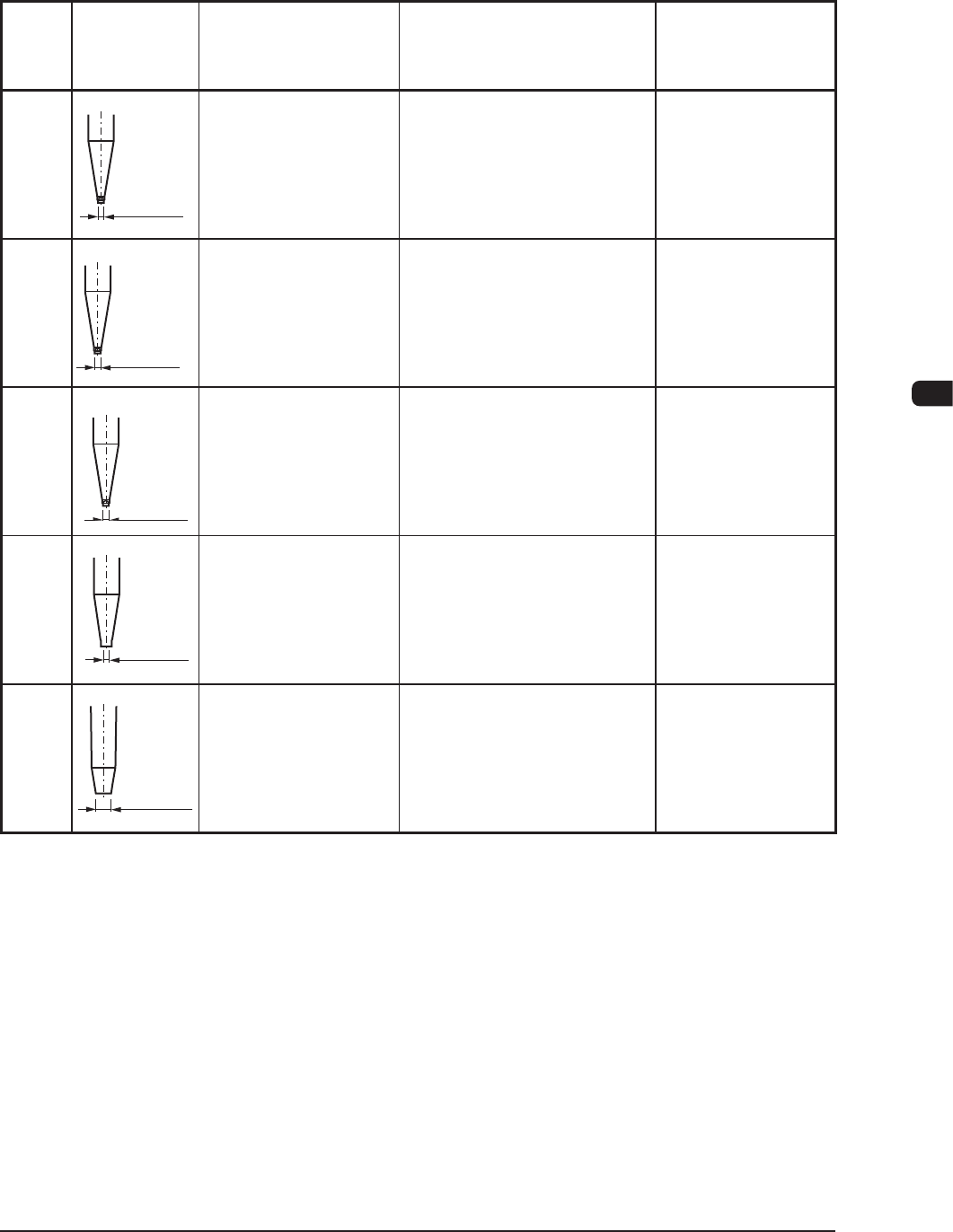

5. 吸嘴类型一览表
吸嘴类型根据交货说明书在装置上安装后出厂。
吸嘴
类型
NO.
形　状
Note a
片状元件的大小
(mm)
Note b
适用参考元件 备　注
HG22C
距离
1.5
内径φ0.15
0.6 × 0.37
0.4 × 0.2
厚度
0.2 ～ 0.3
0402 类型的
电阻器、电容器
•
反射识别用吸嘴
•
软加载吸嘴
HG22C---
NOZZLE_HG22C
HG32C
内径
0.4 × 0.2
0.7 × 0.4
距离
1.5
0.6 × 0.3
厚度
0.2 ～ 0.3
0603 类型的
电阻器、电容器
•
反射识别用吸嘴
•
软加载吸嘴
HG32C---
NOZZLE_HG32C
HG52C
内径
0.8×0.25
(φ0.4)
1.1×0.6
距离
1.5
1.0 × 0.5 ～
1.6 × 0.8
厚度
0.3 ～ 0.6
1005 类型的
电阻器、电容器
•
反射识别用吸嘴
•
软加载吸嘴
HG52C---
NOZZLE_HG52C
HG82C 1.6 × 0.8 ～
2.0 × 12.5
厚度
0.45 ～ 0.8
1608 类型的
电阻器、电容器
•
反射识别用吸嘴
•
软加载吸嘴
HG82C---
NOZZLE_HG82C
HV13C 2.0 × 1.25 ～
3.2 × 2.5
厚度
0.45 ～ 1.25
2012 类型的
电阻器、电容器、
超微型晶体管
•
反射识别用吸嘴
HV13C---
NOZZLE_HV13C
T1E5-1
1103-003
内径φ0.9
外径φ1.3
内径
1.4×0.45
(φ0.7)
1.7×0.9
1OM-1602
4-18

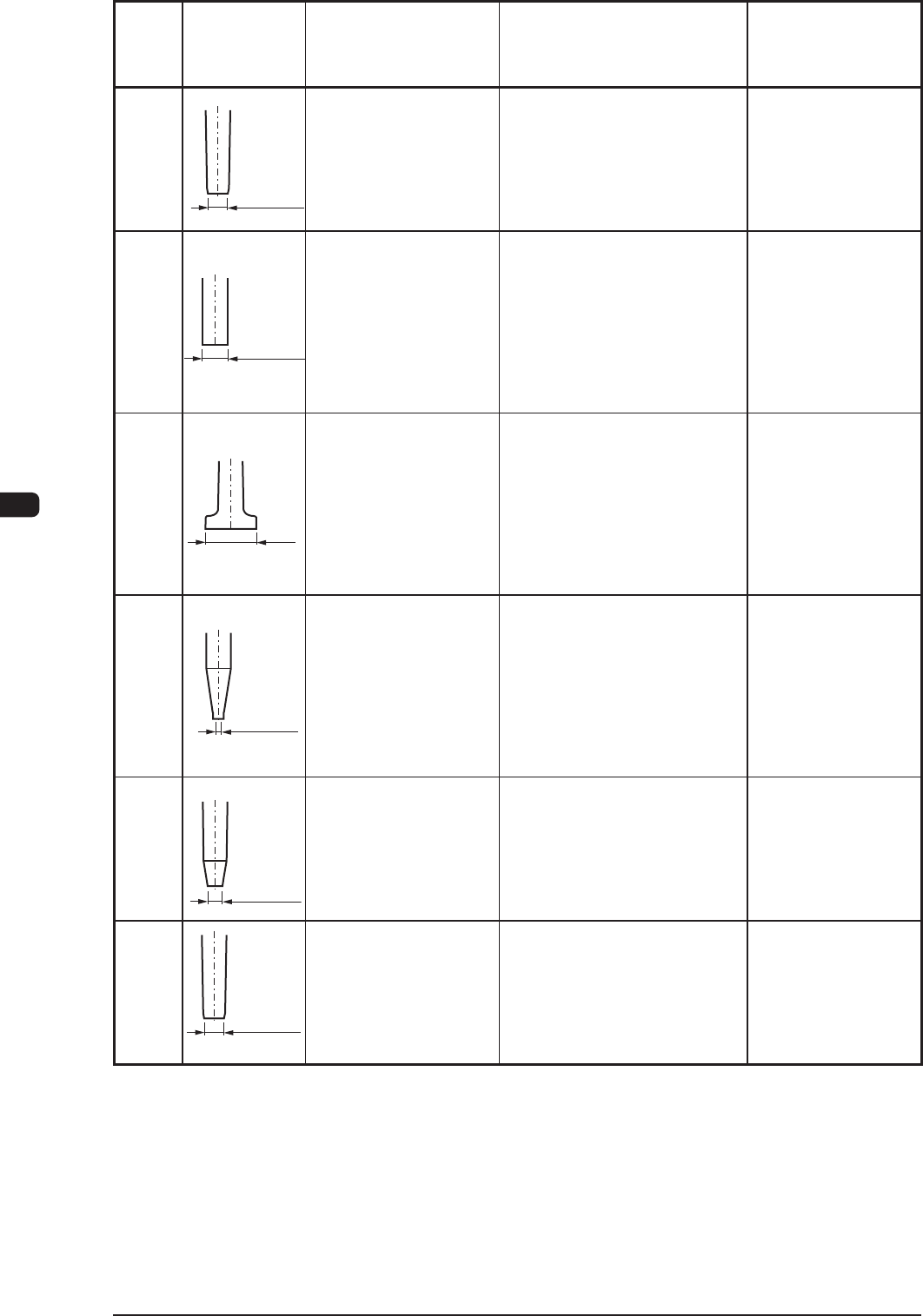

第四章 5. 吸嘴类型一览表
1103-003
吸嘴
类型
NO.
形　状
Note a
片状软件的大小
(mm)
Note b
适用参考元件 备　注
HA14C
内径φ1.1
外径φ1.8
2.5 × 1.6 ～
4.0 × 3.0
厚度
0.45 ～ 2.5
3216/3225 类型的
电容器和电阻器、
钽电容器 A、
超微型晶体管
•
反射识别用吸嘴
HA14C---
NOZZLE_HA14C
HA15C
内径φ2.0
外径φ3.0
4.5 × 2.5 ～
8.0 × 8.0
厚度
1.0 ～ 6.5
4532 类型以上的
电容器和电阻器、
钽电容器 B/C/D、
铝电解电容器、
SOP 6 ～ 10 销
•
反射识别用吸嘴
HA15C---
NOZZLE_HA15C
HA19C
内径
φ4.5
外径
φ6.0
8.0 × 8.0 ～
19.8 × 19.8
厚度
1.0 ～ 5.0
SOP
QFP
PLCC
•
反射识别用吸嘴
HA19C---
NOZZLE_HA19C
HV82C 1.6 × 0.8 ～
2.0 × 12.5
厚度
0.45 ～ 0.8
1608 类型的
电阻器、电容器
•
反射识别用吸嘴
HV82C---
NOZZLE_HV82C
HB03C
内径φ0.9
外径φ1.3
2.0
×
φ1.0 ～
3.5
×
φ1.5
圆筒类型的
电阻器和二极管
2.0
×
φ1.0
2.0
×
φ1.25
3.5
×
φ1.4
•
反射识别用吸嘴
• 带 V槽
HB03C---
NOZZLE_HB03C
HB04C
外径φ1.8
内径φ1.1
3.5
×
φ1.2 ～
6.0
×
φ2.8
圆筒类型的
电阻器和二极管
3.5
×
φ1.4
5.9
×
φ2.2
•
反射识别用吸嘴
• 带 V槽
HB04C---
NOZZLE_HB04C
T1E5-2
内径
1.4×0.45
(φ0.7)
1.7×0.9
1OM-1602

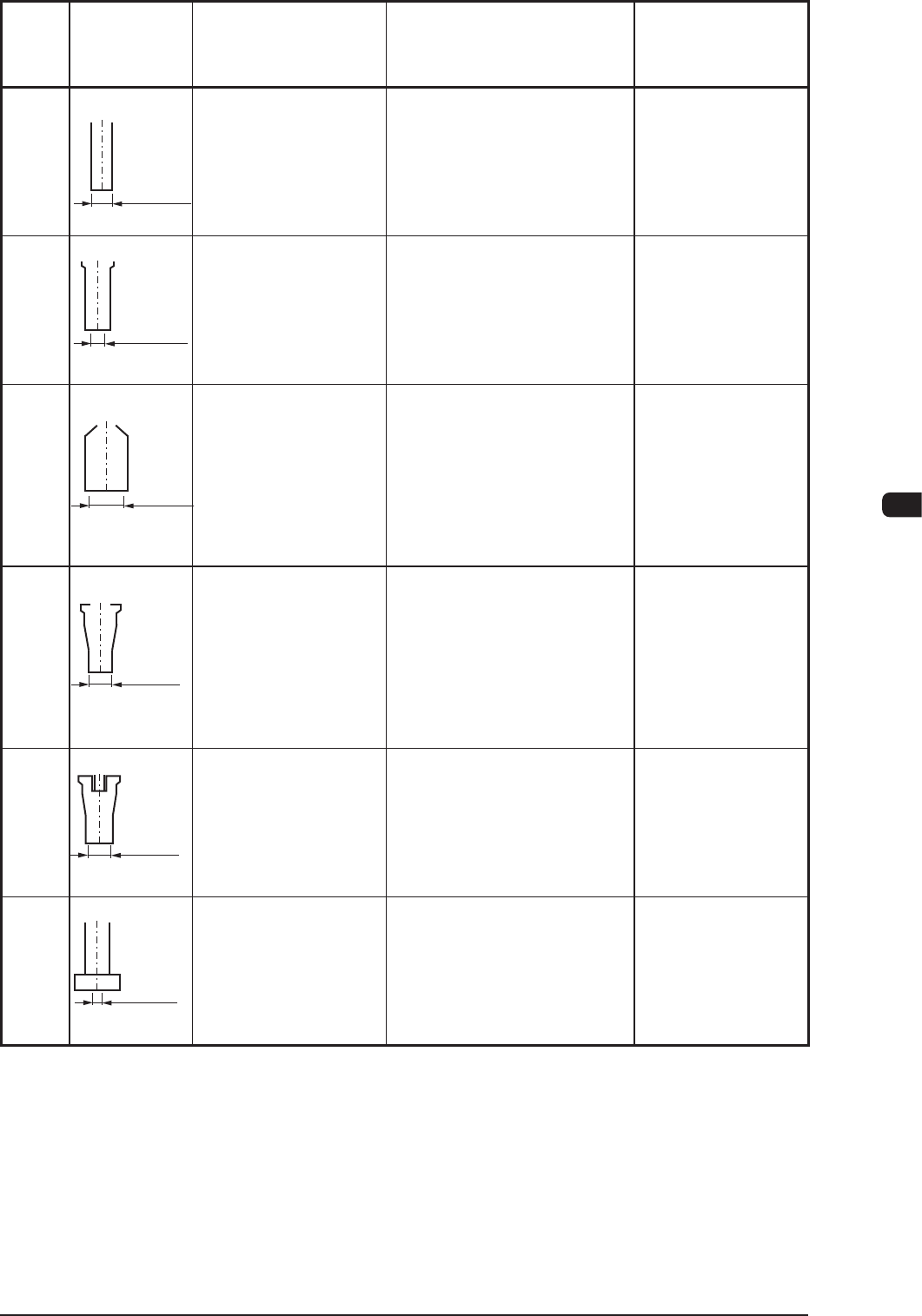

第四章 5. 吸嘴类型一览表
4-19
1103-003
吸嘴
类型
NO.
形　状
Note a
片状软件的大小
(mm)
Note b
适用参考元件 备　注
PA05C
内径φ2.0
外径φ2.6
3.0 × 3.6 ～
8.0 × 8.0
厚度
1.0 ～ 3.5
半固定电位器
•
反射识别用吸嘴
PA05C---
NOZZLE_PA05C
PA07C
内径φ1.0
外径φ3.0
3.0 × 3.0 高频同轴连接器
•
反射识别用吸嘴
PA07C---
NOZZLE_PA07C
PA15C
内径φ3.5
外径φ5.0
8.0 × 8.0 IC
QFP
BGA
•
反射识别用吸嘴
PA15C---
NOZZLE_PA15C
PA30C
3.0 × 3.0
内径φ2.7
2.8 × 2.8
厚度
1.9
LED
•
反射识别用吸嘴
PA30C---
NOZZLE_PA30C
PA31C
2.8 × 2.8
内径φ2.6
3.2 × 2.8
厚度
1.9
LED
•
反射识别用吸嘴
PA31C---
NOZZLE_PA31C
PA34C
2.8 × 2.8
内径 2.6
5.6 × 3.0
厚度
1.0
LED
•
反射识别用吸嘴
PA34C---
NOZZLE_PA34C
T1E5-3
