YG100 Control W iring Diagram KGS-1203 (CWD)

YG100

Control Wiring Diagram

KGS-1203 (CWD)

Table of contents

／目次

YG100

P.󲅸 1󲅸 Over󲅸view󲅸／󲅸全体接続図

P.󲅸 2󲅸 Control󲅸box󲅸／󲅸コントローラー接続図

P.󲅸 3󲅸 I/O󲅸conveyor󲅸-1-󲅸／󲅸I/O󲅸コンベアー接続図󲅸-1-

P.󲅸 4󲅸 I/O󲅸conveyor󲅸-2-󲅸／󲅸I/O󲅸コンベアー接続図󲅸-2-

P.󲅸 5󲅸 I/O󲅸conveyor󲅸-3-󲅸／󲅸I/O󲅸コンベアー接続図󲅸-3-

P.󲅸 6󲅸 I/O󲅸head󲅸／󲅸I/O󲅸ヘッド

P.󲅸 7󲅸 Camera󲅸unit󲅸sel.󲅸／󲅸カメラユニット接続図

P.󲅸 8󲅸 Operation󲅸panel󲅸sel.󲅸／󲅸オペレーションパネル接続図

P.󲅸 9󲅸 FIX24󲅸feeder󲅸structure󲅸／󲅸24 連固定フィーダー接続図

P.󲅸10󲅸 FES24󲅸feeder󲅸structure󲅸／󲅸24 連台車フィーダー接続図

P.󲅸11󲅸 FES20󲅸feeder󲅸structure󲅸／󲅸20 連台車フィーダー接続図

P.󲅸12󲅸 FES20&24󲅸safety󲅸circuit󲅸(non󲅸stop)󲅸／󲅸20 ＆ 24 連台車安全回路（ノンストップ）接続図

P.󲅸13󲅸 FES20&24󲅸safety󲅸circuit󲅸(non󲅸stop)󲅸／󲅸20 ＆ 24 連台車安全回路（ノンストップ）接続図

P.󲅸14󲅸 FES20&24󲅸safety󲅸circuit󲅸(non󲅸stop)󲅸／󲅸20 ＆ 24 連台車安全回路（ノンストップ）接続図

P.󲅸15󲅸 FES20&24󲅸safety󲅸circuit󲅸(normal)󲅸／󲅸20 ＆ 24 連台車安全回路（ノーマル）接続図

P.󲅸16󲅸 FES20&24󲅸safety󲅸circuit󲅸(normal)󲅸／󲅸20 ＆ 24 連台車安全回路（ノーマル）接続図

P.󲅸17󲅸 FES20&24󲅸safety󲅸circuit󲅸(normal)󲅸／󲅸20 ＆ 24 連台車安全回路（ノーマル）接続図

P.󲅸18󲅸 Cli󲅸FIX24󲅸feeder󲅸structure󲅸(op.)󲅸／󲅸Cli󲅸24 連固定フィーダー接続図

P.󲅸19󲅸 Cli󲅸FES24󲅸feeder󲅸structure󲅸(op.)󲅸／󲅸Cli󲅸24 連台車フィーダー接続図

P.󲅸20󲅸 Cli󲅸FES20󲅸feeder󲅸structure󲅸(op.)󲅸／󲅸Cli󲅸20 連台車フィーダー接続図

P.󲅸21󲅸 IT󲅸option󲅸barcode󲅸reader󲅸／󲅸IT オプションバーコードリーダー接続図

P.󲅸22󲅸 24󲅸feeder󲅸indictor󲅸(option)󲅸／󲅸24󲅸連フィーダー表示器接続図

P.󲅸23󲅸 20󲅸feeder󲅸indictor󲅸(option)󲅸／󲅸20󲅸連フィーダー表示器接続図

P.󲅸24󲅸 Ionizer󲅸assy󲅸option󲅸／イオナイザー󲅸オプション

P.󲅸25󲅸 Power󲅸transformer󲅸terminal󲅸／󲅸電源トランス接続図

P.󲅸26󲅸 Power󲅸circuit󲅸／󲅸電源回路図

P.󲅸27󲅸 Emergency󲅸circuit󲅸／󲅸非常停止回路図

P.󲅸28󲅸 In󲅸control󲅸／󲅸コントローラ内接続図

P.󲅸29󲅸 Air󲅸circuit󲅸(YG100)󲅸／󲅸エアー回路図󲅸(YG100)

P.󲅸30󲅸 Air󲅸circuit󲅸(YG100)󲅸FES󲅸／󲅸エアー回路図󲅸(YG100)󲅸FES

P.󲅸31󲅸 Air󲅸circuit󲅸(YG100)󲅸FES󲅸&󲅸FULL󲅸／󲅸エアー回路図󲅸(YG100)󲅸FES󲅸&󲅸FULL

P.󲅸32󲅸 Air󲅸circuit󲅸(YG100)󲅸W-ATS󲅸／󲅸エアー回路図󲅸(YG100)󲅸W-ATS

P.󲅸33󲅸 Air󲅸circuit󲅸(YG100)󲅸FES󲅸&󲅸W-ATS󲅸／󲅸エアー回路図󲅸(YG100)󲅸FES󲅸&󲅸W-ATS

P.󲅸34󲅸 Wiring󲅸parts󲅸list ／配線部品表

Condential & Proprietary

Confidential & Proprietary

PAGE

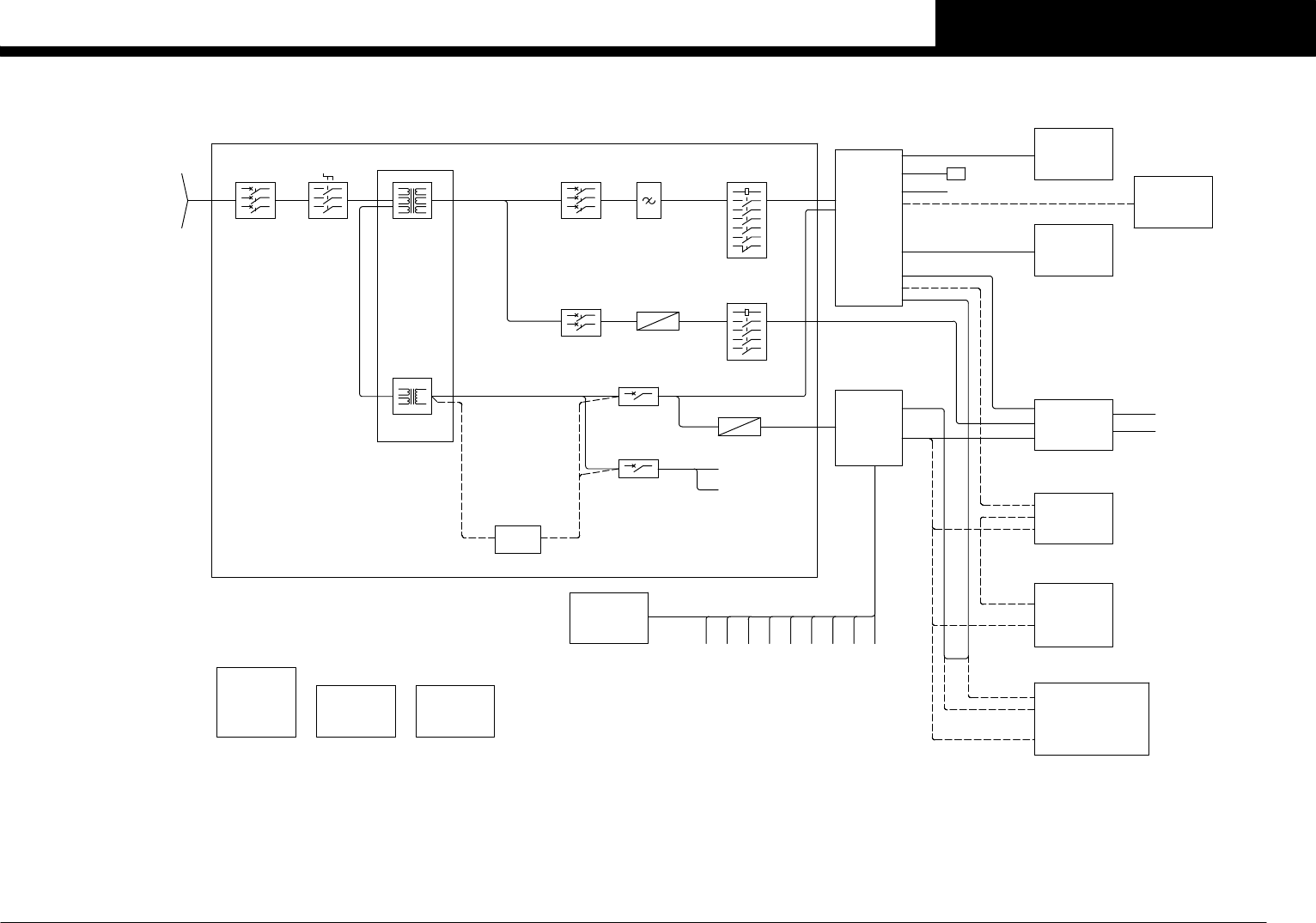

INTERCONNECTION DIAGRAM

See d-YTF,S-ATS,W-ATS

d-YTF

Each Motors

See Page 7

CAMERA UNIT SEL.

BARCODE READER

IT OPTION

See Page 21

POWER CIRCUIT

S-ATS

W-ATS

FIX24

FES24

FES20

See Page 18

See Page 19

See Page 20

FES20

FIX24 & FES24

See Page 22

See Page 23

DC24V

COMU

DC24V

COMU

DC24V

COMU

DC24V

See Page 2

I/O CONVEYOR

See Page 3-5

P25

COMU

DC48V

OPERATION PANEL SEL.

See Page 8FDD

A14

Contactor

KM11/KM11A

Power Supply

DC48V3Φ AC220V3Φ AC220V

INPUT:

AC50/60Hz 4.0A(MAX)

CONTROL:1PH 100V

MOTOR:3PH 220V

OUTPUT:

DRIVER

CONTROL BOX

AC50/60Hz 20A(MAX)

3:2.30KW(TOTAL)

1:3.24KW(TOTAL)

2:3.24KW(TOTAL)

3PH 200V 0∼375Hz

3Φ AC220V

Contactor

KM10/KM10A

Filter

Noise

NF11

3Φ AC220V3Φ AC220V

Protector

Circuit

QF31 10A

3Φ AC220V3Φ

Main Breaker

3∼ 50/60Hz

200/208/220/240

380/400/416V

GS31 DC48V 6.5A

Peak 12.5A 10sec

(OPTION)

UPS

Main Switch

QS11

Transformer

TERMIANL

POWER TRANSFORMER

1Φ

Transformer

3Φ

TM11 2.34KVA

TC11 0.75KVA

1Φ AC100V

DC24V

Power Supply

GS21 DC24V 14A

QF22 1A

LCD2

LCD1

1Φ AC100VAC100V

1Φ 1Φ AC100VAC100V

QF21 7A

FEEDER INDICATOR

(OPTION)

CLI FEEDER(OPTION)

TRAY CHANGER(OPTION)

QF32 3A

QF11 20A

See Page 26

See Page 25

OPERATION PANEL

SENSOR

30W

CONVEYOR MOTOR

SIGNAL TOWER

VALVE

EMG S/W

AREA SENSOR

FRONT PANEL

COVER S/W

IONIZER ASSY OPTION

See Page 24

EMERGENCY CIRCUIT

FES20 SAFETY CIRCUIT

NON STOP

NORMAL

See Page 12-14

See Page 15-17

FEEDER STRUCTURE

FIX24

FES24

FES20

See Page 9

See Page 10

See Page 11

See Page 27

DC48V

See Page 6

I/O HEAD

HEAD SENSOR,VALVE

Z,R SERVO MOTOR

P21,P22

Rating 4.6KVA MAX.

CC.V3

OVER VIEW

YG100
