Confidential & Proprietary P AG E INTERCONNECTION DIAGRAM See d-YTF,S-ATS,W-ATS d-YTF Each Motors See Page 7 CAMERA UNIT SEL. BARCODE READER IT OPTION See Page 21 POWER CIRCUIT S-ATS W-ATS FIX24 FES24 FES20 See Page …
Table of contents
／目次
YG100
P. 1 Overview／全体接続図
P. 2 Controlbox／コントローラー接続図
P. 3 I/Oconveyor-1-／I/Oコンベアー接続図-1-
P. 4 I/Oconveyor-2-／I/Oコンベアー接続図-2-
P. 5 I/Oconveyor-3-／I/Oコンベアー接続図-3-
P. 6 I/Ohead／I/Oヘッド
P. 7 Cameraunitsel.／カメラユニット接続図
P. 8 Operationpanelsel.／オペレーションパネル接続図
P. 9 FIX24feederstructure／24 連固定フィーダー接続図
P.10 FES24feederstructure／24 連台車フィーダー接続図
P.11 FES20feederstructure／20 連台車フィーダー接続図
P.12 FES20&24safetycircuit(nonstop)／20 ＆ 24 連台車安全回路 （ノンストップ） 接続図
P.13 FES20&24safetycircuit(nonstop)／20 ＆ 24 連台車安全回路 （ノンストップ） 接続図
P.14 FES20&24safetycircuit(nonstop)／20 ＆ 24 連台車安全回路 （ノンストップ） 接続図
P.15 FES20&24safetycircuit(normal)／20 ＆ 24 連台車安全回路 （ノーマル） 接続図
P.16 FES20&24safetycircuit(normal)／20 ＆ 24 連台車安全回路 （ノーマル） 接続図
P.17 FES20&24safetycircuit(normal)／20 ＆ 24 連台車安全回路 （ノーマル） 接続図
P.18 CliFIX24feederstructure(op.)／Cli24 連固定フィーダー接続図
P.19 CliFES24feederstructure(op.)／Cli24 連台車フィーダー接続図
P.20 CliFES20feederstructure(op.)／Cli20 連台車フィーダー接続図
P.21 IToptionbarcodereader／IT オプションバーコードリーダー接続図
P.22 24feederindictor(option)／24連フィーダー表示器接続図
P.23 20feederindictor(option)／20連フィーダー表示器接続図
P.24 Ionizerassyoption／イオナイザーオプション
P.25 Powertransformerterminal／電源トランス接続図
P.26 Powercircuit／電源回路図
P.27 Emergencycircuit／非常停止回路図
P.28 Incontrol／コントローラ内接続図
P.29 Aircircuit(YG100)／エアー回路図(YG100)
P.30 Aircircuit(YG100)FES／エアー回路図(YG100)FES
P.31 Aircircuit(YG100)FES&FULL／エアー回路図(YG100)FES&FULL
P.32 Aircircuit(YG100)W-ATS／エアー回路図(YG100)W-ATS
P.33 Aircircuit(YG100)FES&W-ATS／エアー回路図(YG100)FES&W-ATS
P.34 Wiringpartslist ／配線部品表
Condential & Proprietary
Confidential & Proprietary
PAGE
INTERCONNECTION DIAGRAM
See d-YTF,S-ATS,W-ATS
d-YTF
Each Motors
See Page 7
CAMERA UNIT SEL.
BARCODE READER
IT OPTION
See Page 21
POWER CIRCUIT
S-ATS
W-ATS
FIX24
FES24
FES20
See Page 18
See Page 19
See Page 20
FES20
FIX24 & FES24
See Page 22
See Page 23
DC24V
COMU
DC24V
COMU
DC24V
COMU
COMU
COMU
COMU
COMU
COMU
DC24V
DC24V
A1
See Page 2
I/O CONVEYOR
See Page 3-5
P25
COMU
COMU
DC48V
OPERATION PANEL SEL.
See Page 8FDD
A14
Contactor
KM11/KM11A
Power Supply
DC48V3Φ AC220V3Φ AC220V
INPUT:
AC50/60Hz 4.0A(MAX)
CONTROL:1PH 100V
MOTOR:3PH 220V
OUTPUT:
DRIVER
CONTROL BOX
AC50/60Hz 20A(MAX)
3:2.30KW(TOTAL)
1:3.24KW(TOTAL)
2:3.24KW(TOTAL)
3PH 200V 0∼375Hz
3Φ AC220V
Contactor
KM10/KM10A
Filter
Noise
NF11
3Φ AC220V3Φ AC220V
Protector
Circuit
QF31 10A
3Φ AC220V3Φ
Main Breaker
3∼ 50/60Hz
200/208/220/240
380/400/416V
GS31 DC48V 6.5A
Peak 12.5A 10sec
(OPTION)
UPS
Main Switch
QS11
Transformer
TERMIANL
POWER TRANSFORMER
1Φ
Transformer
3Φ
TM11 2.34KVA
TC11 0.75KVA
1Φ AC100V
DC24V
Power Supply
GS21 DC24V 14A
QF22 1A
LCD2
LCD1
1Φ AC100VAC100V
1Φ 1Φ AC100VAC100V
QF21 7A
FEEDER INDICATOR
(OPTION)
CLI FEEDER(OPTION)
TRAY CHANGER(OPTION)
QF32 3A
QF11 20A
See Page 26
See Page 25
OPERATION PANEL
SENSOR
30W
CONVEYOR MOTOR
SIGNAL TOWER
VALVE
EMG S/W
AREA SENSOR
FRONT PANEL
COVER S/W
IONIZER ASSY OPTION
See Page 24
EMERGENCY CIRCUIT
FES20 SAFETY CIRCUIT
NON STOP
NORMAL
See Page 12-14
See Page 15-17
FEEDER STRUCTURE
FIX24
FES24
FES20
See Page 9
See Page 10
See Page 11
See Page 27
DC48V
See Page 6
I/O HEAD
HEAD SENSOR,VALVE
Z,R SERVO MOTOR
P21,P22
Rating 4.6KVA MAX.
CC.V3
1
OVER VIEW
YG100
Confidential & Proprietary
PAGE
See S-ATS,W-ATS
See S-ATS,W-ATS
See d-YTF
See d-YTF

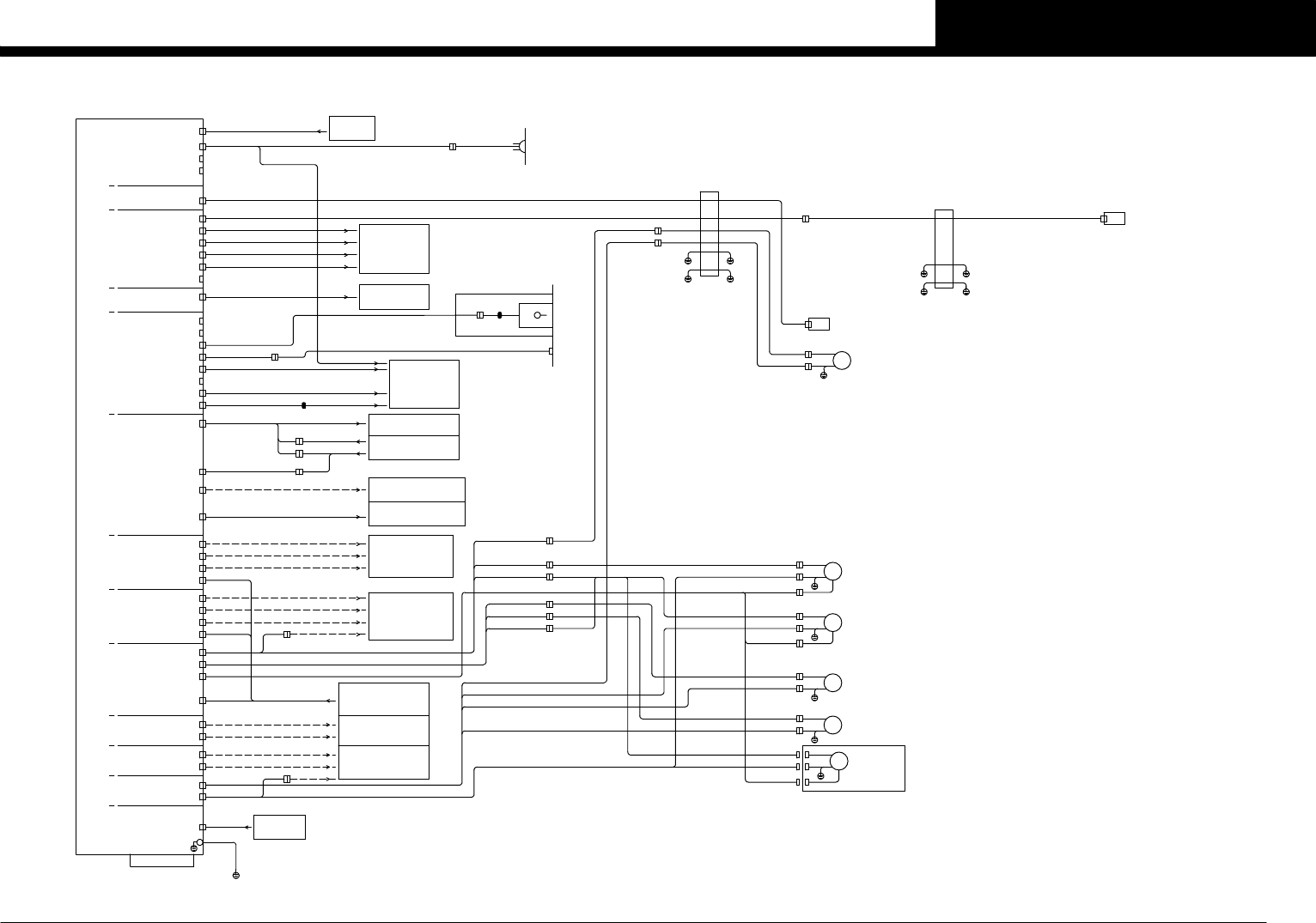

POWER CIRCUIT
AC100/220V
POWER CIRCUIT
UPS
DRIVER 3
MO5
MO6
MO3
MO4
DRIVER 2
MO2
MO1(X1,PU1,Y1,Y2)
DRIVER 1
(W1,LW1,PU2)
SERVO 1
SERVO 2
SERVO 3
BRAKE
PI5
PI6
PI4
PI3
BRAKE
+24V IN
+24V IN
+24V IN
CD-ROM
AC IN
PE
BRAKE
PI2(Y1,Y2,PU2)
PI1(X1,PU1,W1,LW1)
CONTROL BOX A1
UPS
EXT.PWR
SERIAL2
PARALLEL
SRVA
CUnetC I/OC
INTERFACE
CUnetB I/OB
GOOD,CUnetA I/OA
KGK-M4100-xxx
ACIN J5
INTERCONNECTION DIGRAM
MO3
MO4
INTERCONNECTION DIGRAM
MO5
MO6
PI3
PI4
SRV2 BRAKE
INTERCONNECTION DIGRAM
See Page 5
I/O CONVEYOR BOARD
CN46
J51
+24V IN
+24V IN
+24V IN
INTERCONNECTION DIGRAM
SRV3 BRAKE
I/O HEAD BOARD
See Page 6
I/O HEAD BOARD
See Page 6
I/O C
I/O CONVEYOR BOARD
See Page 3
CN16
J103
CN51
J41
UPS J751
MO2 J142
LW1M
MO1 J141
J125PI2
LW1P
J124PI1
SRVA J121
J102I/O B
I/O B
J101
GOOD
E+24V
I/O A
J71
J61SRV1 BRAKE
BUZZER
EXT.PWR J28
d-YTF(OPTION)
S-ATS,W-ATS(OPTION)
S-ATS,W-ATS(OPTION)
d-YTF(OPTION)
CLI FEEDER or FEEDER INDICATOR
See Page 18-20 or 22,23
(OPTION)
PI5
PI6
(DZ1,DY1,DS1,DX1)
(DS2,DX2,DY2,DZ2)
(AZ1,AH1)
(AH2,AZ2)
(DY1,DX1,DX2,DZ2)
(DZ1,DS1,DS2,DY2)
(AZ1,AH2)
(AH1,AZ2)
J830 or J906
J109
HA1
WIN BUZZER
P.GAUGE PANEL
M6
W1 BK
W1P
W1M
M4
PU1 BK
PU1P
PU1M
PU1-AXIS 200W
□54 MAX 1500rpm
□86 MAX 4500rpm
□86 MAX 4500rpm
□42 MAX 500rpm
Y2-AXIS 1KW
Y1-AXIS 1KW
W1-AXIS 100W
J131
Y2P
J130
Y1P
J129
PU1P
PU2P
J128
W1P
J126
X1P
Y2P
Y1P
Y2M
M3
Y1M
M2
PU2P
PU2M
PU2 BK
M5
PU2-AXIS 200W
□54 MAX 1500rpm
W-PU(OPTION)
USB4
USB3
USB2
USB1
KEY/MS
LAN
SERIAL1
SYSTEM
VGA
OPERATION MONITOR SEL
See Page 8
KY/MS J245 or J233
VGA J232 or J236
SERIAL1 J240 or J231
E10
USB3 J110
USB4 J111
USB4
J112
USB4
USB MEMORY
FDD E15 1.44MB
A14
FDD
FRONT PANEL
FDD(OPTION)
J234,J235
L.CTL1
D_CAM1
D_CAM2
D_CAM3
D_CAM4
VISION 1
A_CAM1
DCAM3 J505
L.CTL1 J506
J504DCAM2
DCAM1 J503
V1ACAM1 J501
DUCT X
FLEXIBLE
SIDE VIEW CAMERA
A-CAM2
A-CAM1
FIDUCIAL CAMERA
A CAM1
J143
X1M
X1M
X1P
J127
X1P
J79
J73
J74
J72
M1
X-AXIS 750W
□86 MAX 4500rpm
CAMERA UNIT SEL.
See Page 7
A_CAM1
VISION 2
(SIDE VIEW OP.)
V2ACAM1
DUCT Y
FLEXIBLE
J551
E.COM BOARD
E.COM1-4
BARCODE READER
See Page 21
IT OPTION
(IT OPTION)
See Page 26
See Page 26
J502
CC.V3
2
CONTROL BOX
YG100
