64
Քጚ႙
MB
ມፕᆩ
Ą
ڇ߇
MBW
ມፕᆩ
Ą
ມ߇
߇փ࣮ገ႙
MBK
ມፕᆩ
Ą
ڇ߇
܋႙
MBB
گఊ։႙
MBlQ MBKW
ມፕᆩ
Ą
ມ߇
ىႠ࠲
۩ࡀ߭
MB
系列／产品单独注意事项
使用前必读。安全注意事项请参考封底，执行器的共同注意事项、磁性开关的共同注意事项请参
见本公司网站主页上的《
SMC
产品使用注意事项》及《使用说明书》。
http://www.smcworld.com
调整
警告
q
缓冲阀的打开位置请不要超过限位部以上。
缓冲阀是由铆接件（
ø32
）或弹性挡圈（
ø40
～
ø100
）来防止脱落的。
故缓冲阀不要开启至限位部以上。
供气时若未确认上述内容而使用的话，缓冲阀有可能从端盖内
飞出。
w
在行程末端，必须使气缓冲有效。
如果缓冲阀全开，应选定缓冲器。否则可能损坏拉杆或活塞杆
组件。
e
更换安装件时，请使用下记的六角扳手。
r
更换底座时，气缸本体的拉杆螺母也要松开。
拉杆螺母再次用适合的紧固力矩拧紧后（参见调整
e
）再安装
支座。
t
为了确保中央耳轴型气缸的安装精度，请勿拆解。
因为耳轴式气缸的耳轴轴心和气缸轴心对合较困难，当分解再
组装时，尺寸精度会出现偏差，从而导致动作不良。
使用注意事项
注意

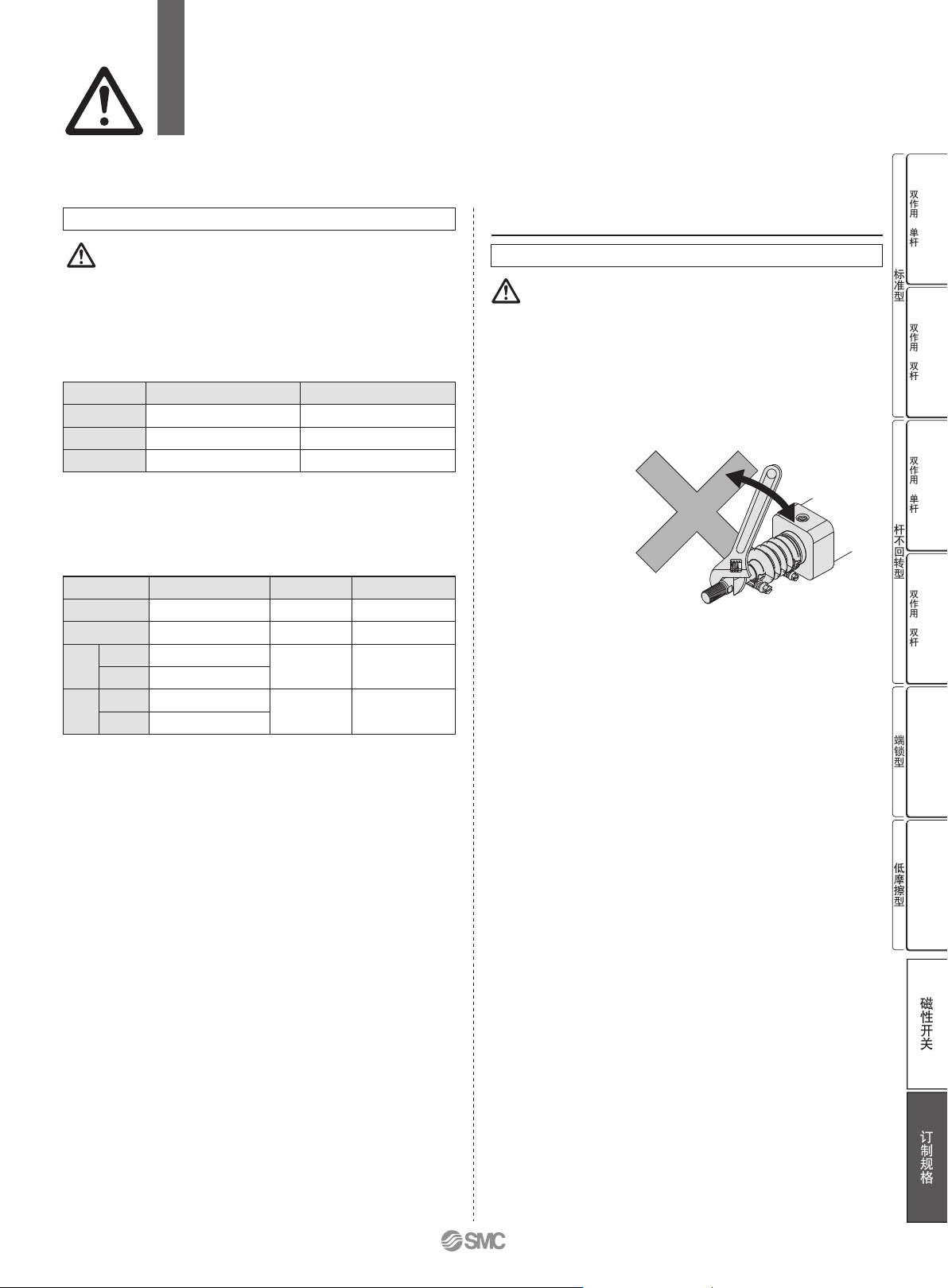

带防护套的场合
q
固定防护套时
，请勿回转活塞杆。
回转活塞杆时，暂时松开钢带不要使防护套扭曲。
w
请使防护套呼吸孔的方向朝下或朝灰尘，水分不易侵入的
方向。
缸径
mm
使用螺钉
六角对边尺寸（
mm
）
紧固力矩（
N·m
）
32, 40
MB-32-48-C1247 4 5.1
50, 63
MB-50-48-C1249 5 11
80,
100
脚座
MB-80-48AC1251
625
其它
MB-80-48BC1251
125
脚座
CE00008
8 30.1
其它
CE00032
缸径
(mm)
缓冲阀六角对边尺寸（
mm
） 使用六角扳手
32, 40
2.5 JIS 4648
六角杠扳手
2.5
50, 63
3 JIS 4648
六角杠扳手
3
80, 100, 125
4 JIS 4648
六角杠扳手
4
