3 Einbau 3.1 Vorbereitende Arbeiten Assembly Instructions / Montageanleitung SIPLACE X-Series S Service Flap Serviceklappe 07/2019 21 3 Einbau Der Einbau der Serviceklappe besteht im Wesentlichen aus folgenden Arbeitssch…

2 Kurzbeschreibung
2.5 Benötigte Arbeitszeit
20 Assembly Instructions / Montageanleitung SIPLACE X-Series S Service Flap Serviceklappe 07/2019

3 Einbau
3.1 Vorbereitende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE X-Series S Service Flap Serviceklappe 07/2019 21
3 Einbau
Der Einbau der Serviceklappe besteht im Wesentlichen aus folgenden Arbeitsschritten:
●
3.2 "Seitenverkleidung ausbauen" [}21]
●
3.3 "Seitenverkleidung umbauen" [}22]
●
3.4 "Scharniere und Schieber einbauen" [}22]
●
3.5 "Sicherheitsschalter einbauen" [}23]
●
3.6 "Serviceklappe einbauen" [}24]
3.1 Vorbereitende Arbeiten
► Schalten Sie die Maschine aus, trennen Sie diese vom Stromversorgungsnetz und sichern
Sie die Maschine gegen Wiedereinschalten.
1.2 "Was vor Beginn der Arbeiten zu tun ist..." [}11]
3.2 Seitenverkleidung ausbauen

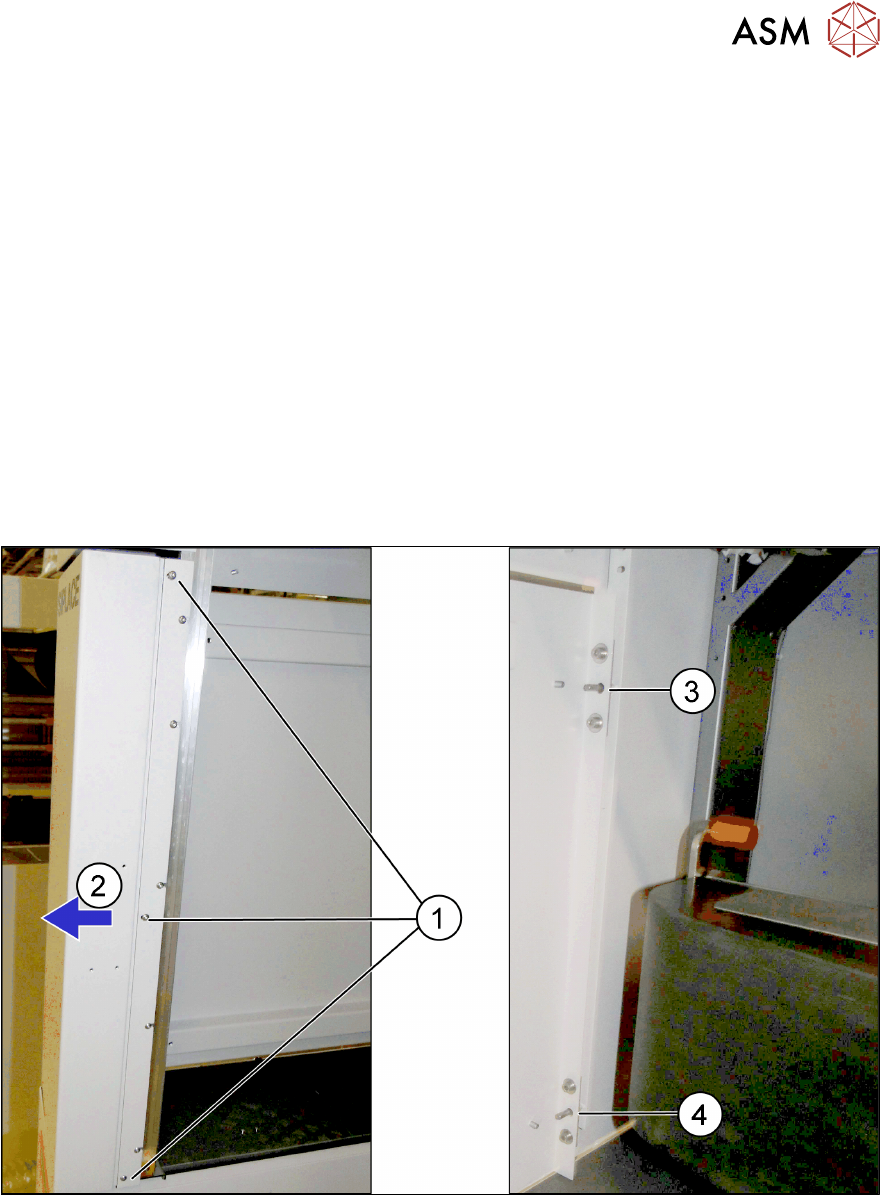

Abb.8: Seitenverkleidung ausbauen
► Entfernen Sie die drei unverlierbaren Schrauben (1).
► Ziehen Sie die Seitenverkleidung nach vorne heraus (2).
► Entfernen Sie die Stehbolzen an den Positionen (3) und (4).

3 Einbau
3.3 Seitenverkleidung umbauen
22 Assembly Instructions / Montageanleitung SIPLACE X-Series S Service Flap Serviceklappe 07/2019
3.3 Seitenverkleidung umbauen
Abb.9: Seitenverkleidung umbauen
► Legen Sie die Seitenverkleidung auf
eine geeignete Arbeitsfläche.
► Befestigen Sie den Betätigungsbügel
für den Sicherheitsschalter mit zwei
Schrauben(1).
► Befestigen Sie den Griff mit vier
Schrauben(2).
Griff komplett SIPLACE X Serie S
für Stellplätze 1 / 3 [03112951‑xx]
für Stellplätze 2 / 4 [03112952‑xx]
► Entfernen Sie die Verstärkungen an
den Positionen(3) und(4).
3.4 Scharniere und Schieber einbauen
HINWEIS
Scharnier-Versionen beachten
Achten Sie darauf, dass Sie die richtigen Scharniere verwenden, da sich beide Versionen
(links und rechts) im Nachrüstpaket befinden: rechts für Stellplatz4 und2, links für Stell-
platz1 und3.
Ihre Scharniere können sich etwas von den dargestellten unterscheiden. Die Montage
erfolgt jedoch analog.
Abb.10: Scharniere und Schieber einbauen
