3 Einbau 3.6 Serviceklappe einbauen 24 Assembly Instructions / Montageanleitung SIPLACE X-Series S Service Flap Serviceklappe 07/2019 Abb.13: Verkabelung ► Tre nne n S ie die Le itu ng des vo rha n- den en Sic her hei t…
3 Einbau
3.5 Sicherheitsschalter einbauen
Assembly Instructions / Montageanleitung SIPLACE X-Series S Service Flap Serviceklappe 07/2019 23
► Befestigen Sie das "Scharnier oben" an den Punkten(1) und(2) sowie an Punkt(1) das EMV-
Band.
Stellen Sie sicher, dass Sie jeweils die richtige Variante für die Stellplätze 1/3 sowie 2/4 verwen-
den. Ziehen Sie die Schrauben noch nicht fest an.
► Befestigen Sie das "Scharnier Unterteil kpl." mit zwei Schrauben(4).
► Befestigen Sie den Schieber entsprechend an "Scharnier oben"(3) und "Scharnier Unterteil
kpl."(5).
3.5 Sicherheitsschalter einbauen

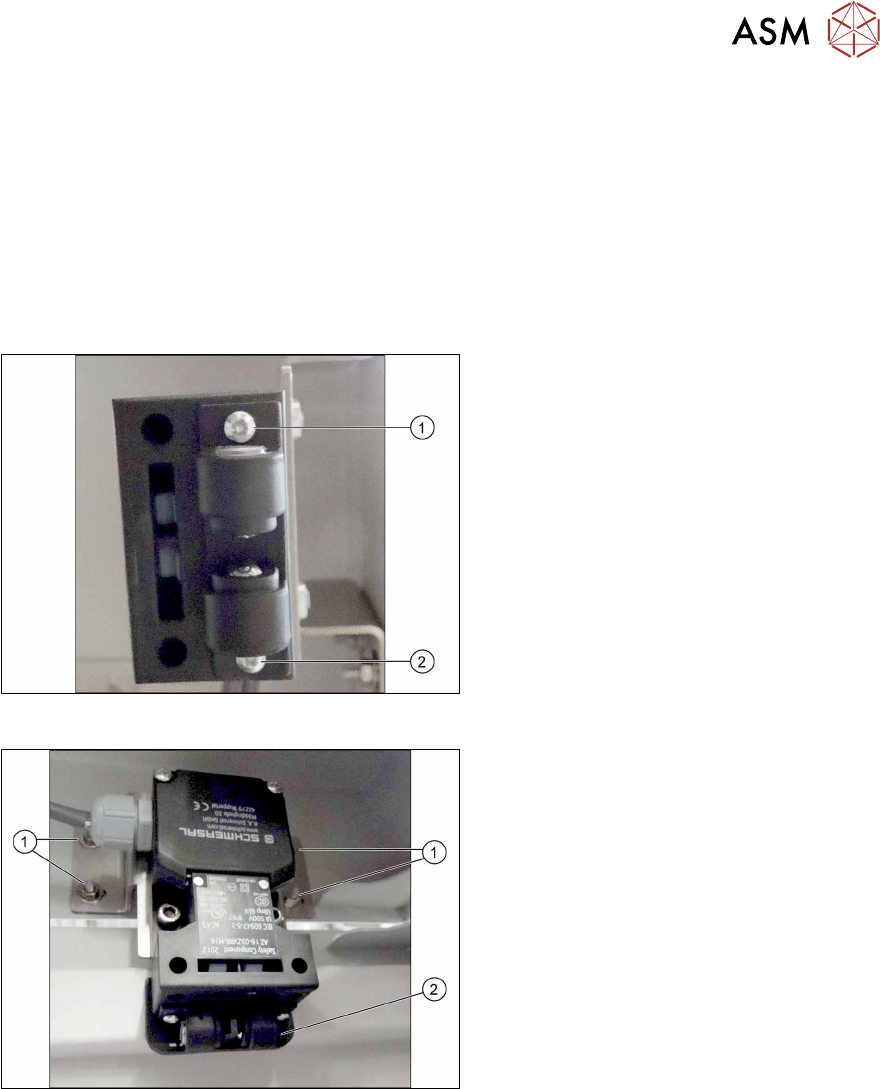

Abb.11: Kugelhalter befestigen
Der Sicherheitsschalter ist auf dem Träger-
blech vormontiert. Der Kugelhalter muss
noch montiert werden, am besten vor dem
Einbau des Sicherheitsschalters in die
Maschine.
► Befestigen Sie den Kugelhalter unten
am Sicherheitsschalter an den Posi-
tion(1) und(2).
Abb.12: Trägerblech mit Sicherheitsschalter befestigen
► Befestigen Sie das Trägerblech mit
dem Sicherheitsschalter an der Innen-
seite der Verkleidung mit vier Muttern
und Beilagscheiben (1).
Position (2) zeigt den eingebauten Ku-
gelhalter.
3 Einbau
3.6 Serviceklappe einbauen
24 Assembly Instructions / Montageanleitung SIPLACE X-Series S Service Flap Serviceklappe 07/2019
Abb.13: Verkabelung
► Trennen Sie die Leitung des vorhan-
denen Sicherheitsschalters an der
Steckverbindung unter der Mittenver-
kleidung auf und binden Sie den
neuen Sicherheitsschalter in den
Sicherheitskreis ein (1).
► Verlegen Sie das Kabel des neuen Si-
cherheitsschalters parallel zu dem des
vorhandenen(2).
3.6 Serviceklappe einbauen
Abb.14: Serviceklappe einbauen
► Richten Sie die Serviceklappe mittig zu den Langlöchern im Schieber aus.
► Befestigen Sie die Serviceklappe mit Beilagscheibe und Mutter am Schieber(2). Ziehen Sie
die Muttern aber noch nicht fest.
► Befestigen Sie das EMV-Band vom Scharnier oben an der Tür(1).
► Ziehen Sie erst jetzt die Schrauben an den Scharnieren oben und unten fest. Achten Sie
dabei auf einheitliche Spaltmaße zwischen der oberen Verkleidung und dem Maschinenge-
stell(3).
► Justieren Sie den Sicherheitsschalter und den Betätigungsbügel so, dass die Tür sich leicht
schließen lässt (Abstimmbleche).
3 Einbau
3.7 Abschließende Arbeiten
Assembly Instructions / Montageanleitung SIPLACE X-Series S Service Flap Serviceklappe 07/2019 25
3.7 Abschließende Arbeiten
► Schalten Sie die Maschine wieder ein und fahren Sie den Stationsrechner hoch.
► Führen Sie einen Funktionstest des neuen Sicherheitsschalters durch.
► Überprüfen Sie den Not-Aus-Kreis und den Meldekreis.
