Fig. A1-2 フィーダベース部 Feeder Base Section 1002-001 101 1 1 1 1 13 106 107 102 104 105 106 107 103 1 18 1 15 1 16 1 17 1 19 1 14 109 1 1 1 109 1 1 1 109 1 1 1 109 1 1 1 109 108 1 10 1 12 1 12 1 10 1 12 1 10 1 12 1 10 1 12 1 …

100%1 / 38
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
2 0920410T NAME_PLATE 1 1098000000-002
3 0914511L NAME_PLATE 1
1098000000-003
11 0914010M ASSY_NAMEPLATE 1
1098000006-001
24 0980A10U COVER 1
1098000001-004
25 0980A10B COVER 1
1098000001-005
26 0980A10C COVER 1
1098000001-006
27 221AA106 ROHS_HEX-SCT 2
1098000001-007
28 4100AM00 ROHS_HEX-SCT 4
1098000001-008
29 221DA207 MACHINE_SCREW 12
1098000001-009
30 221AA031 ROHS_HEX-SCT 4
1098000001-010
31 221HA005 WASHER 4
1098000001-011
32 221HA105 WASHER 4
1098000001-012
33 221AA043 ROHS_HEX-SCT 2
1098000001-013
34 221HA006 WASHER 2
1098000001-014
35 221HA106 WASHER 2
1098000001-015
36 221AB016 ROHS_HEX-SCT 2
1098000001-016
37 221HA008 WASHER 2
1098000001-017
38 221HA108 WASHER 2
1098000001-018
39 23N30632 WIRING 2
1098000001-019
Fig. A1
1002-001
Fig. A1-1
GS-FC300

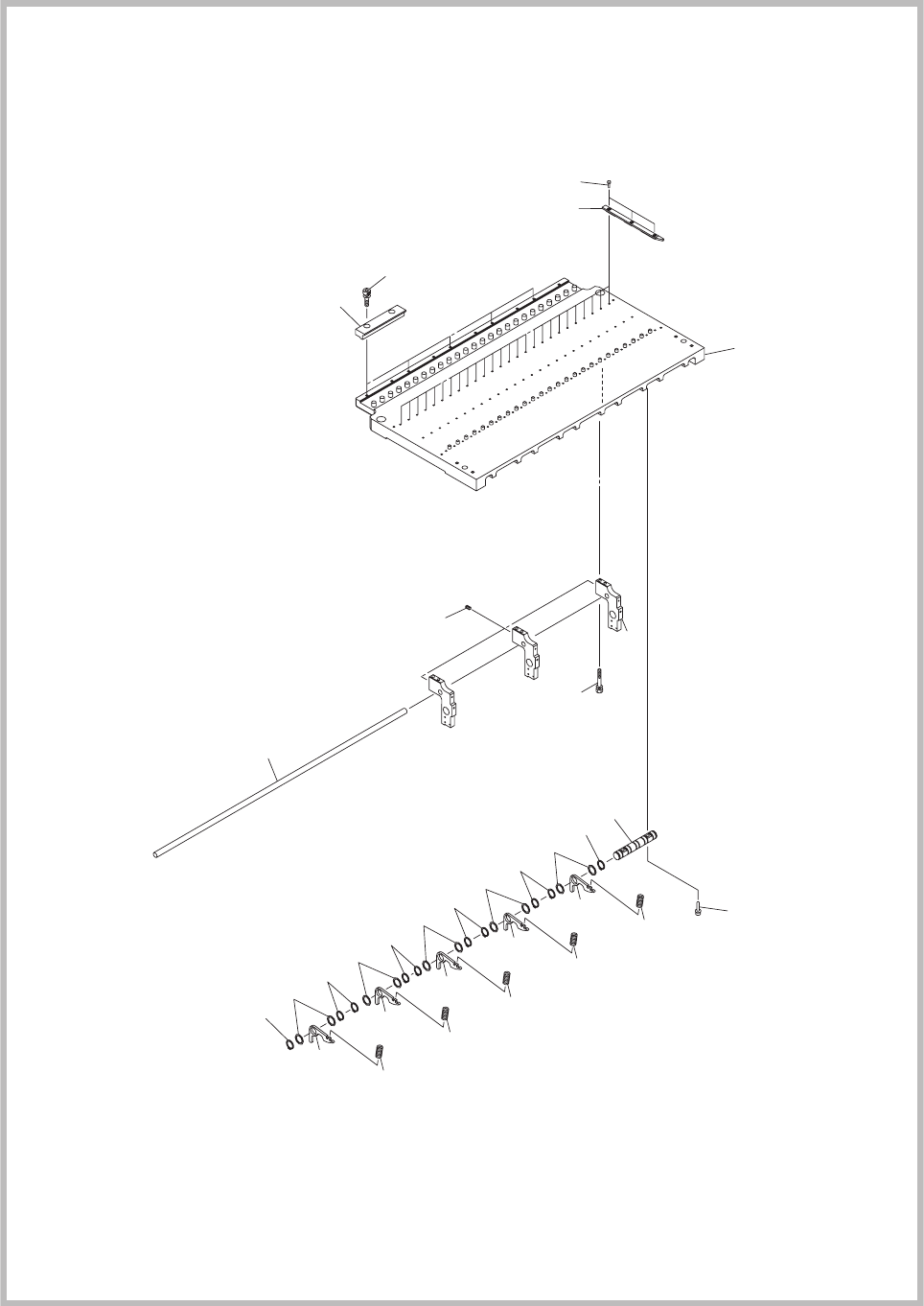

Fig. A1-2
フィーダベース部
Feeder Base Section
1002-001
101
111
113
106
107
102
104
105
106
107
103
1
18
1
15
1
16
1
17
1
19
1
14
109
1
11
109
1
11
109
1
11
109
1
11
109
108
1
10
1
12
1
12
1
10
1
12
1
10
1
12
1
10
1
12
1
10
1
12
Fig. A1
テープフィーダ電源ユニット
(GS-FC300)
TAPE FEEDER POWER UNIT(GS-FC300)
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
Fig. A1
1002-001
Fig. A1-2
101 210A2979 BASE 1 1098000002-001
102 211DB811 PLATE 26
1098000002-002
103 221AA007 ROHS_HEX-SCT 78
1098000002-003
104 211G5359 BLOCK 5
1098000002-004
105 221AA031 ROHS_HEX-SCT 10
1098000002-005
106 221HA005 WASHER 20
1098000002-006
107 221HA105 WASHER 20
1098000002-007
108 213A1024 SHAFT 5
1098000002-008
109 211D9584 PLATE 25
1098000002-009
110 211E1085 SPACER 50
1098000002-010
111 222M1298 SPRING_COMP 25
1098000002-011
112 221K0079 RING_C_15 50
1098000002-012
113 221AA032 ROHS_HEX-SCT 10
1098000002-013
114 214A0061 BUSH_BEARING 3
1098000002-014
115 221AA049 ROHS_HEX-SCT 6
1098000002-015
116 221HA006 WASHER 6
1098000002-016
117 221HA106 WASHER 6
1098000002-017
118 216C0967 ROD 1
1098000002-018
119 221CA044 SET_SCREW 3
1098000002-019
GS-FC300
