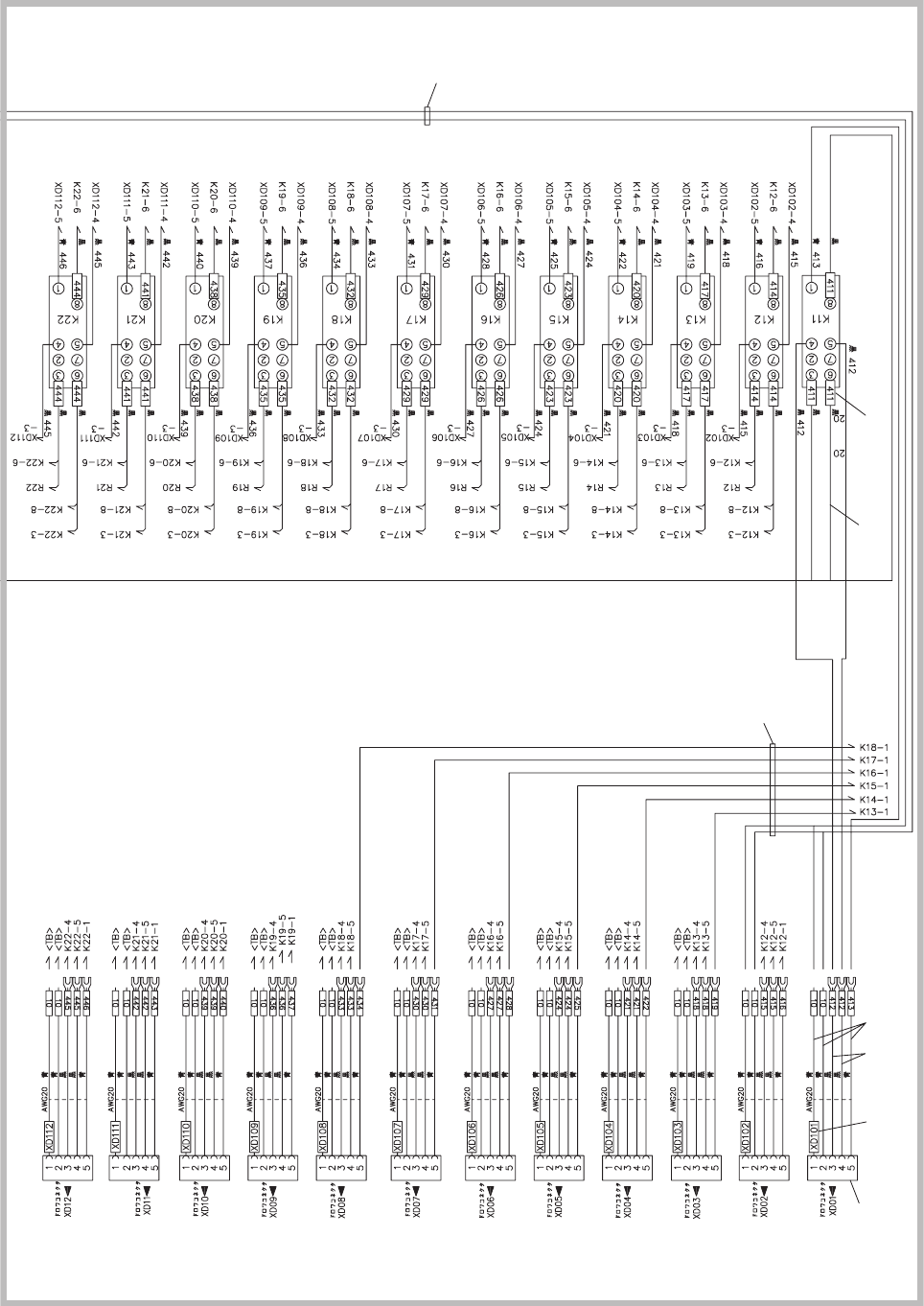

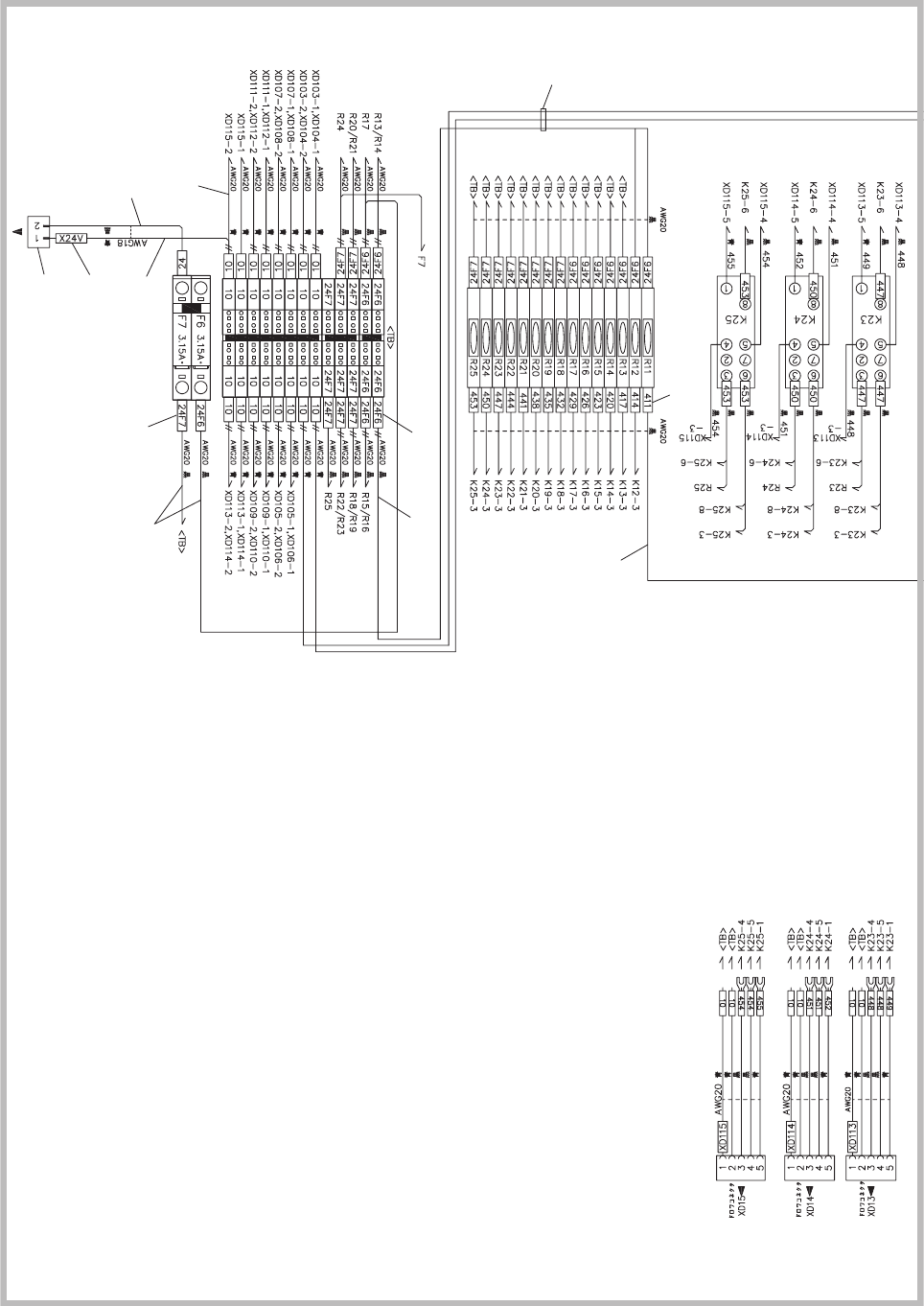

Fig. A1-5 電源ケーブル１ Power Supply Cable 1 1002-001 461 453 462 462 462 460 460 453 451 460 457 460 452 451 454 458 453 454 453 460 455 456 459 Fig. A1 テープフィーダ電源ユニット (GS-FC300) T APE FEEDER POWER UNIT(GS-FC300)
Key No. PART No. PART NAME Q’ty
REMARKS
NOTE
Fig. A1
1002-001
Fig. A1-4
301 226F0186 HINGE 2 209800020A-001
302 221DA113 MACHINE_SCREW 8
209800020A-002
303 0980A10S COVER 1
209800020A-003
304 221DA053 MACHINE_SCREW 9
209800020A-004
305 23N30632 WIRING 6
209800020A-005
306 0980A10V COVER 1
209800020A-006
307 0980A20H DrawerCONN 15
209800020A-007
308 221E0298 BOLT 30
209800020A-008
313 09800200 ASSY_SEAL 1
2098000203-003
321 0980A216 DIN_RAIL 1
209800020A-021
322 23N10027 BRACKET_WIRING 4
209800020A-022
323 4S510057 TIMER 15
209800020A-023
324 4J120099 SOCKET 15
209800020A-024
325 23N30114 ACCESS_WIRING 1
209800020A-025
326 4J320201 TERMINAL 15
209800020A-026
327 23N30629 ACCESS_WIRING 15
209800020A-027
328 0957A009 THERMISTOR 15
209800020A-028
329 4J320185 TERMINAL 13
209800020A-029
330 23N30524 ACCESS_WIRING 1
209800020A-030
331 0980A214 ENDPLATE 1
209800020A-031
332 0980A215 JUMPER 1
209800020A-032
333 0914B30E PLUGGABLE_FUSE 2
209800020A-033
334 0980A213 TERMINAL 2
209800020A-034
335 4S301008 FUSE 250V 3.15A 2
209800020A-035
336 0949A01R NAME_PLATE 1
209800020A-036
337 23N30609 ACCESS_WIRING 1
209800020A-037
338 23N30610 ACCESS_WIRING 10
209800020A-038
360 23N20103 TUBE_WIRING 15
209800020A-060
362 0916D209 ACCESS_WIRING 15
209800020A-062
GS-FC300
Fig. A1-5
電源ケーブル１
Power Supply Cable 1
1002-001
461
453
462
462
462
460
460
453
451
460
457 460 452
451 454
458
453
454
453
460
455
456
459
Fig. A1
テープフィーダ電源ユニット
(GS-FC300)
TAPE FEEDER POWER UNIT(GS-FC300)
1002-001
Fig. A1
461
453
462
462
454
453
460
455
456
459
Fig. A1-5
