2-43
2
q

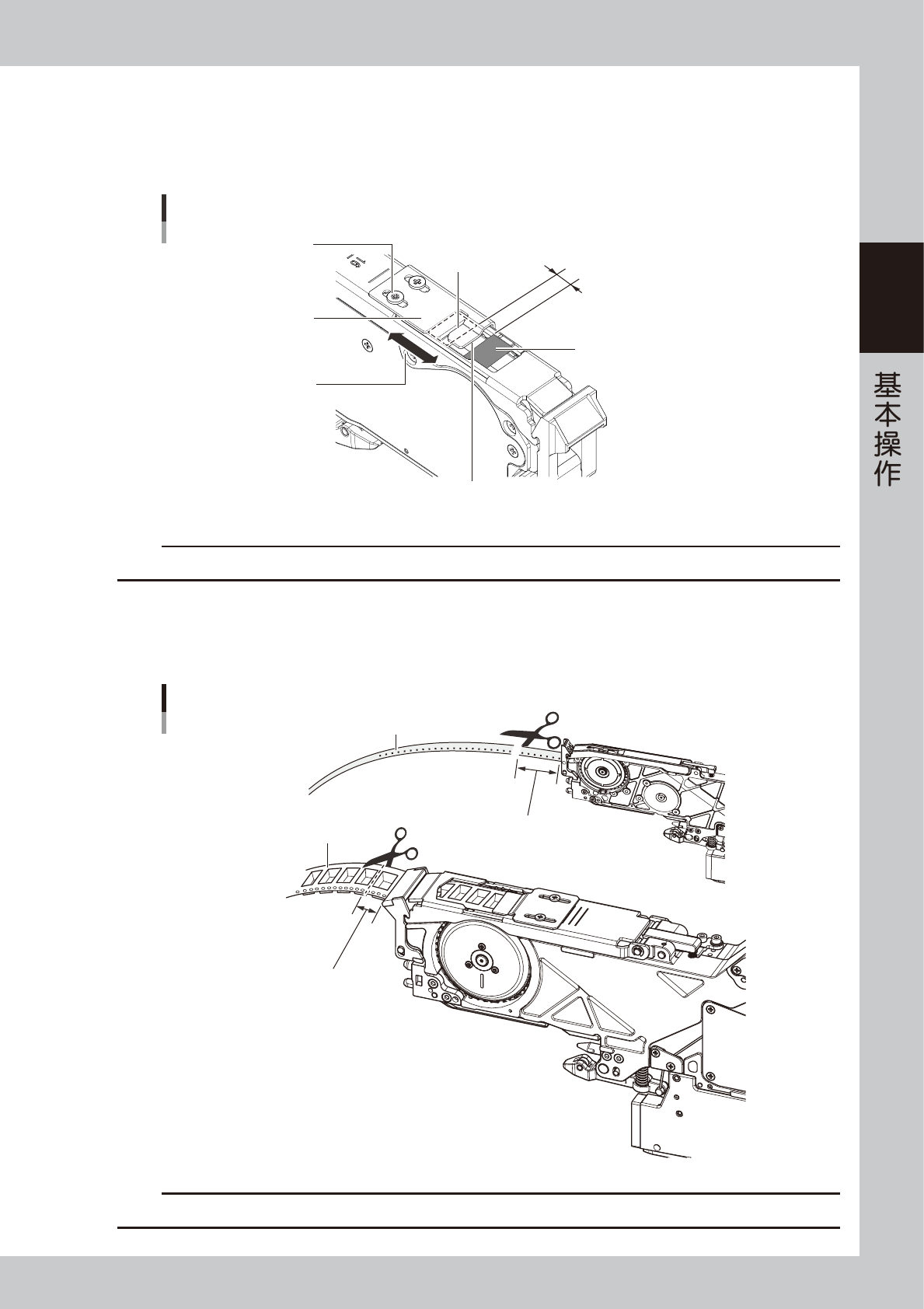

检查压料板的位置。
12mm 以上的送料器，需要根据元件的形状调整压料板的位置。
拧松 2 颗压料板的调节螺丝滑动压料板调整位置，使压料板的前端正好在待机位置与吸料位置之间，
且稍微靠吸料位置处。
调整压料板的位置
吸料位置
使压料板的前端正好在该范围之间
且靠吸料位置处
待机位置
调节螺丝
滑动压料板调整位置
压料板
压料板前端
25211-KMK-00
c
注意
若不调整压料板的位置，可能剥离盖带后元件的位置会不稳定，导致无法正确吸取元件。
w
剪断载带。
将元件传送到吸料位置之后，先将伸出送料器前端的载带在距离送料器前端 15mm 左右的位置处剪断，再
安装在贴片机上。
剪断载带
■ 8mm送料器
■ 12/16mm送料器
载带
在距离送料器前端15mm左右的
位置处剪断
在距离送料器前端15mm左右的
位置处剪断
载带
25212-KMK-00
c
注意
如果装入贴片机之前不剪断载带，可能会导致载带的排出路径堵塞。
2-44
2
4.1.2 将送料器安装在一次性换料车上
下面，介绍将装好元件的带式送料器安装在一次性换料车上的方法。
在此，以 ZS 料车为例介绍安装 ZS 送料器与 SS 送料器的方法。
c
注意
将送料器安装在贴片机上之前，请务必先在上料台或离线上料台上装上带装元件之后再进行。
不能直接在贴片机上安装带装元件。
n
要点
带式送料器有 SS 电动送料器、ZS 电动送料器、自动续料送料器 3 种。这 3 种送料器本机都可以使用。但，无论使用哪种送料器，
更换送料器时都需要打开料车顶部的导槽盖板。
1
清洁送料器架。
在安装送料器之前，先用软刷 ( 随机附带 )、家用吸尘器或吸尘工具 ( 选配 ) 清除送料器架上的尘屑。
c
注意
安装送料器时若夹入元件或尘屑等，送料器会倾斜，将无法稳定地吸附元件。
此外，清洁时需注意不要使异物混入送料器用接口部。若混入异物，可能会引起短路等导致设备被损坏。
清洁料车的送料器架
SS电动送料器用料车ZS电动送料器用料车
用家用吸尘器吸取
软刷
用撮箕等接尘屑
25213-KMK-00
2
将料带盘放置在料带盘托架上。
根据料带盘的大小，在料带盘托架内的放置位置不同。超过 7 英寸的料带盘，需将上侧的托架向上翻转
之后放置。
将料带盘放置在料带盘托架上
7英寸料带盘
15英寸料带盘
料带盘
25214-KMK-00
2-45
2
■ 将 ZS 电动送料器安装在 ZS 料车上时
3
将 ZS 电动送料器安装在 ZS 料车上。
1. 把住送料器的手柄杆。
2. 确认料车上下导槽的安装号码一致。
3. 对准送料器的导条与送料器架的导槽之后，将送料器放置在送料器架上。
4. 握紧手柄杆将送料器沿导槽滑动直到插入到位。
c
注意
•
安装送料器时，请勿用力过猛以免损坏送料器。
•
插入送料器时，若所插入的上下导槽的安装号码不一致，送料器会被斜着安装。这会导致安装不良，送料器与料车被损坏。
18
50
18
50
ZS电动送料器用料车
安装ZS电动送料器
手柄杆
导条
上侧安装号码
下侧安装号码
锁定杆
25215-KMK-00
c
注意
•
请务必使导条对准送料器架的导槽之后再滑动插入。
•
安装时请务必握紧手柄杆。否则，锁定杆将无法完全打开。
4
使锁定杆锁定。
松开手柄杆，确认锁定杆已被锁定在送料器架上了。若送料器的安装不正确，贴装过程中可能会发生脱离
现象。
5
检查送料器的安装状态。
从送料器的侧面目视检查送料器。
•
压料盖已被锁定，没有浮起。
•
送料器的定位部已插入到位。
•
送料器的导条已完全嵌入了送料器架的导槽中。
