1-37
1
4.4 托盘供料装置 ( 选配 )
本贴片机可以选配 sATS30NS、sATS30、cATS10，3 种托盘供料装置。
sATS30NS、sATS30、 cATS10
sATS30NS
sATS30
cATS10
25121-KMK-00
■ sATS30NS、sATS30
可以安装 2 个可装 15 张载盘的载料箱供给盘装元件。sATS30NS 时，在生产运行中也可以以载盘为单位补充元件。
■ cATS10
可以安装 1 个可装 10 张载盘的载料箱供给盘装元件。cATS10 为料车型，用户可以自行调换 cATS10 与一次性换料车。
( 但，需要接受相关操作培训。)
n
要点
关于 sATS30NS、sATS30、cATS10 的详细内容，请参照别册《ZLEX 选件手册》。
n
要点
从 cATS10 调换到一次性换料车，或从一次性换料车调换到 cATS10 的作业，需要接受本公司或销售代理商举办的相关操作培训。
事前，请务必与销售代理商或本公司联系。
1-38
1
5.传送部
5.1 传送装置
下面，介绍传送与固定基板用的传送装置。

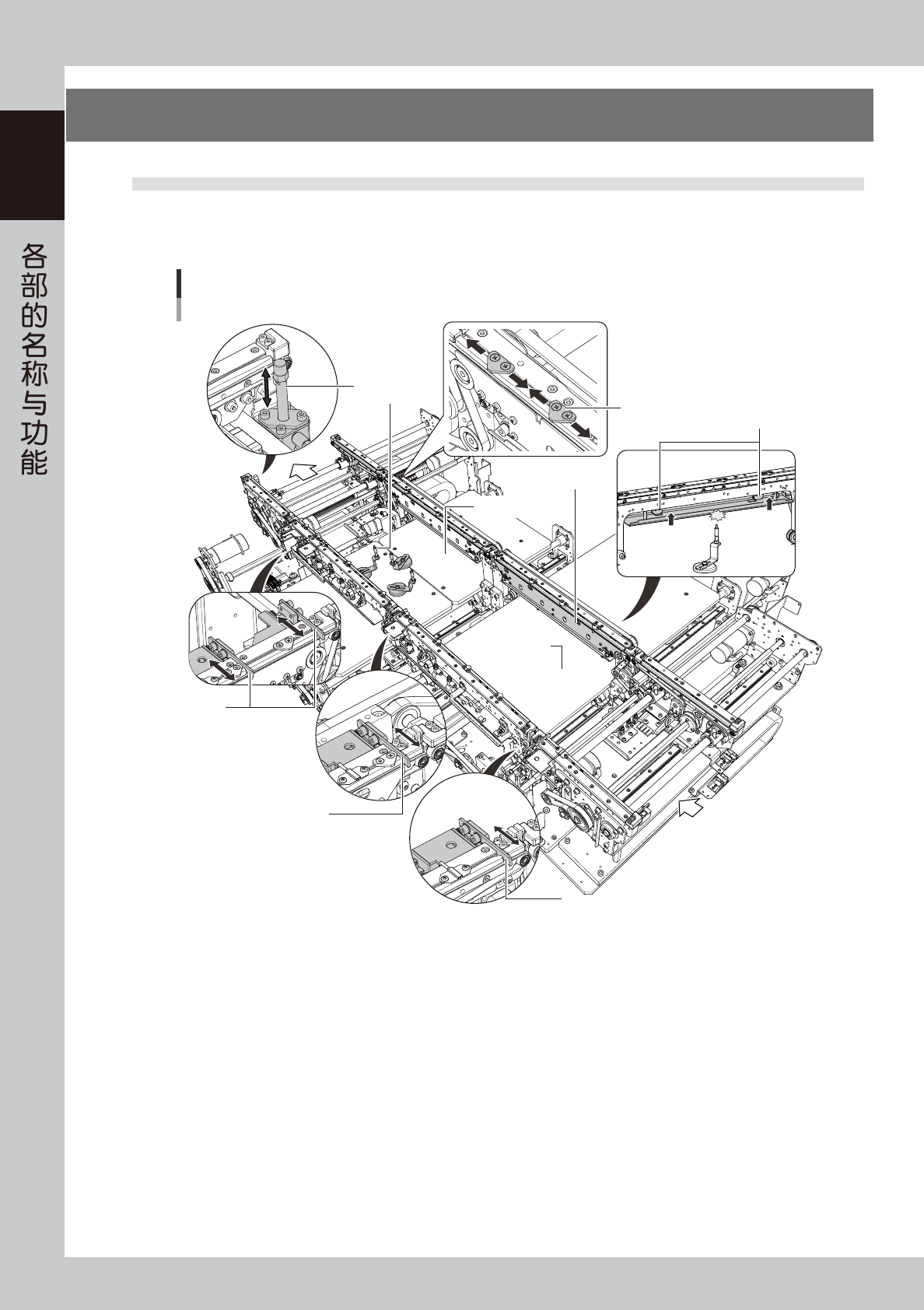

■ 双段输送台机型
传送装置
以右→左传送基板的机型为例
1
2
3
4
6
7
9
传板方向
8
5 (输送台 2)
5 (输送台 1)
25122-KMK-00
1. 待机挡板
贴装位置上已有基板时，被传送到传送装置内的基板在待机挡板位置处待机。
2. 输送台 1 的主挡板
输送台 1 贴装位置的基板挡板。传入传送装置内的基板碰到主挡板就会停在贴装位置。
3. 输送台 2 的主挡板
输送台 2 贴装位置的基板挡板。输送台 2 的主挡板有 2 个，根据基板尺寸切换使用两个主挡板。
4. 出口挡板
从下游机没有输入要求基板的信号时，贴装后的基板停在出口挡板位置处待机。
5. 输送台 1、输送台 2 的顶板
6. 顶针
根据准备贴装的基板，在顶板上设置顶针。当基板到达贴装位置时，顶板上升，由顶板上的顶针从下向上支撑基板。
1-39
1
7. 基板压板
8. 基板固定夹 ( 组件 )
只要基板到达贴装位置，基板固定夹就会上升，从下托起基板的边缘夹入压板之间进行固定。
基板压板可以根据基板的大小调整位置。
9. 顶针防碰传感器 ( 选配 )
顶板上升时，万一顶板与传送轨之间的位置有顶针等，传感器会检出并使顶板停止上升，防止碰撞。

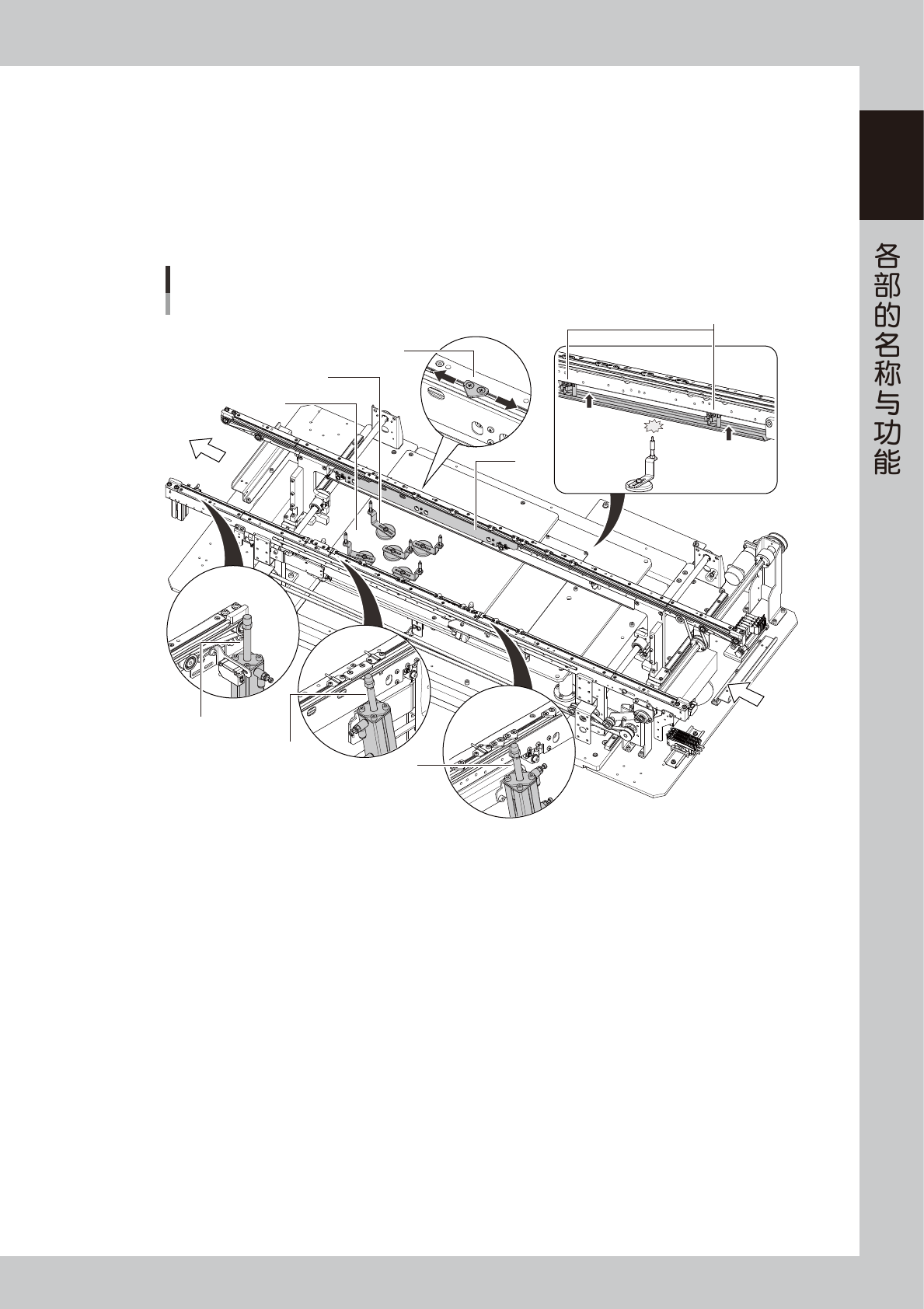

■ 单轨 L=360mm 机型
传送装置
以右→左传送基板为例
1
2
3
5
6
传板方向
8
7
4
25123-KMK-00
1. 待机挡板
贴装位置上已有基板时，被传送到传送装置内的基板在待机挡板位置处待机。
2. 主挡板
贴装位置的基板挡板。传入传送装置内的基板碰到主挡板就会停在贴装位置。
单轨机型只有 1 个主挡板。
3. 出口挡板
从下游机没有输入要求基板的信号时，贴装后的基板停在出口挡板位置处待机。
4. 顶板
5. 顶针
根据准备贴装的基板，在顶板上设置顶针。当基板到达贴装位置时，顶板上升，由顶板上的顶针从下向上支撑基板。
6. 基板压板
7. 基板固定夹 ( 组件 )
只要基板到达贴装位置，基板固定夹就会上升，从下托起基板的边缘夹入压板之间进行固定。
基板压板可以根据基板的大小调整位置。
8. 顶针防碰传感器 ( 选配 )
顶板上升时，万一顶板与传送轨之间的位置有顶针等，传感器会检出并使顶板停止上升，防止碰撞。
