1-45 1 5.3 传送轨规格、基板尺寸与基板在机内的停留位置 YSM20R 贴片机根据传送轨的规格以及基板的尺寸不同，基板在贴片机内的停留位置会有所不同。 传送轨规格、基板尺寸与基板在贴片机内的停留位置的关系，请参照下图。 ■ 双段输送台机型 双段输送台传送轨规格、基板尺寸与基板停留位置的关系 L 在210mm以下时：机内最多可停留 4 张基板 210mm 以下 超过 210mm ， 305mm 以下 超过 305mm ， 380m…
1-44
1
■ 单轨 L=510mm 机型
YSM20R 传送部传感器的安装位置
以右→左传送基板为例
传板方向
A: 入口传送轨 基板检出传感器
B: 待机位置 基板检出传感器 2
待机位置挡板 2
C: 待机位置 基板检出传感器 1
待机位置挡板 1
主挡板
D: 贴装位置 基板检出传感器
E: 贴装工作区超出 检出传感器 1
F: 出口位置 基板检出传感器
出口挡板
25127-KMK-00
传感器名 传感器编号 备注
A 入口传送轨 基板检出传感器 N2300000 反射型
B 待机位置 基板检出传感器 2 N2300001 透过型
C 待机位置 基板检出传感器 1 N2300002 透过型
D 贴装位置 基板检出传感器 N2300003 透过型
E 贴装工作台超出 检出传感器 2 N2300005 透过型
F 出口位置 基板检出传感器 N2300006 反射型
1-45
1
5.3 传送轨规格、基板尺寸与基板在机内的停留位置
YSM20R 贴片机根据传送轨的规格以及基板的尺寸不同，基板在贴片机内的停留位置会有所不同。
传送轨规格、基板尺寸与基板在贴片机内的停留位置的关系，请参照下图。
■ 双段输送台机型
双段输送台传送轨规格、基板尺寸与基板停留位置的关系
L 在210mm以下时：机内最多可停留 4 张基板
210mm
以下
超过210mm，
305mm以下
超过305mm，
380mm以下
超过380mm，720mm以下
超过720mm，810mm以下
主挡板 1
主挡板 2
L 超过210mm，在305mm以下时：机内最多可停留 2 张基板
L 超过305mm，在380mm以下时：机内最多可停留 2 张基板
L 超过380，在720mm以下时：机内只可以停留 1 张基板
L 超过720mm，在810mm以下时：机内只可以停留 1 张基板
25128-KMK-00
1-46
1

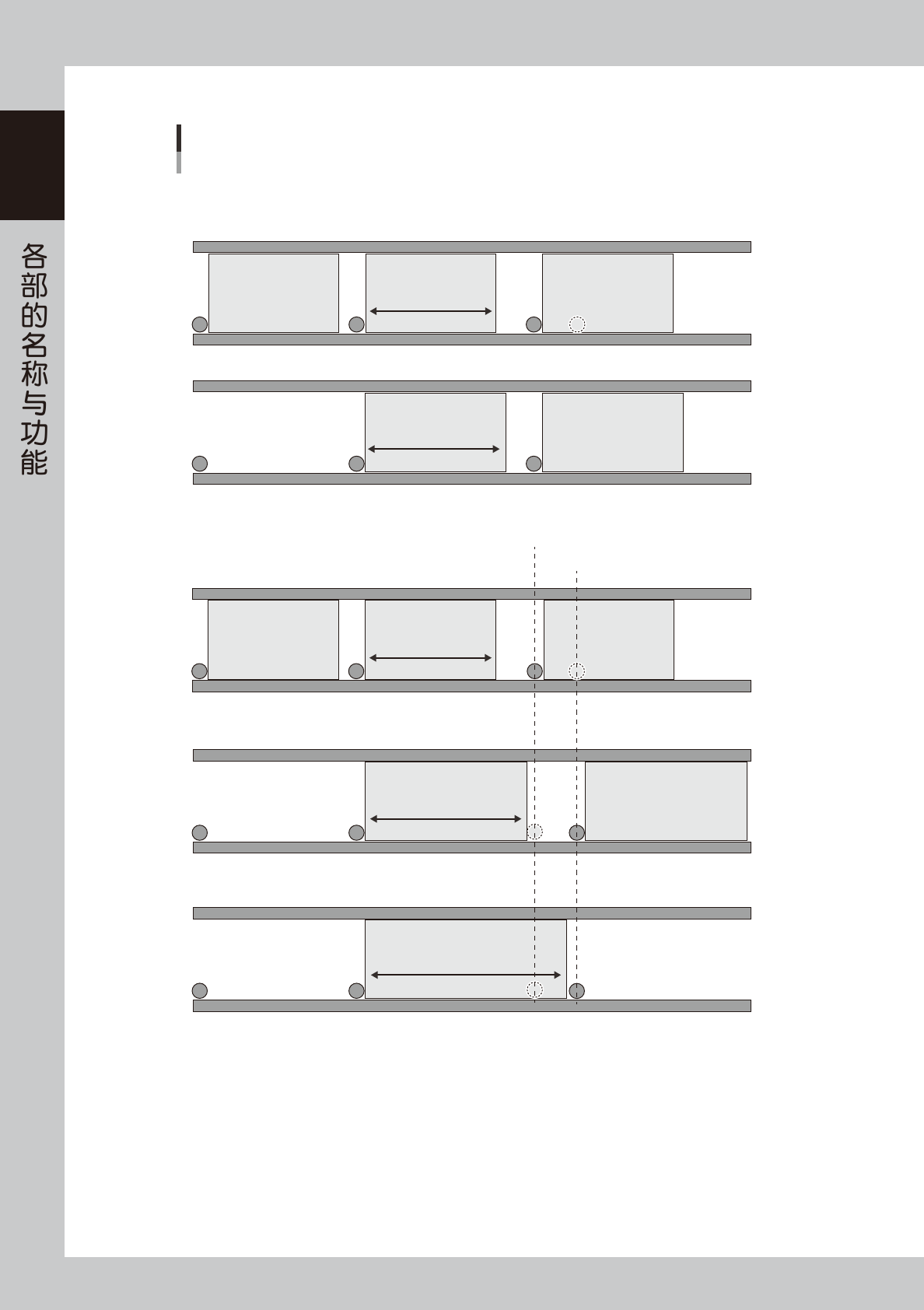

■ 单轨机型
单轨传送轨规格、基板尺寸与基板停留位置的关系
■ 单轨 L=510mm 机型
L 在330mm以下时：机内最多可停留 2 张基板
L 超过330mm，在360mm以下时：机内最多可停留 2 张基板
L 在510mm以上时：机内只可以停留 1 张基板
■ 单轨 L=360mm 机型
L 超过330mm，在360mm以下时：机内最多可停留 2 张基板
L 在330mm以下时：机内最多可停留 3 张基板
待机位置挡板 1
待机位置挡板 2
330mm以下
330mm以下
510mm以上
超过330mm，
360mm以下
超过330mm，
360mm以下
25129-KMK-00
