1-44 1 ■ 单轨 L=510mm 机型 YSM20R 传送部传感器的安装位置 以右→左传送基板为例 传板方向 A: 入口传送轨 基板检出传感器 B: 待机位置 基板检出传感器 2 待机位置挡板 2 C: 待机位置 基板检出传感器 1 待机位置挡板 1 主挡板 D: 贴装位置 基板检出传感器 E: 贴装工作区超出 检出传感器 1 F: 出口位置 基板检出传感器 出口挡板 25127-KMK-00 传感器名 传感器编号 备注 A 入口…
1-43
1

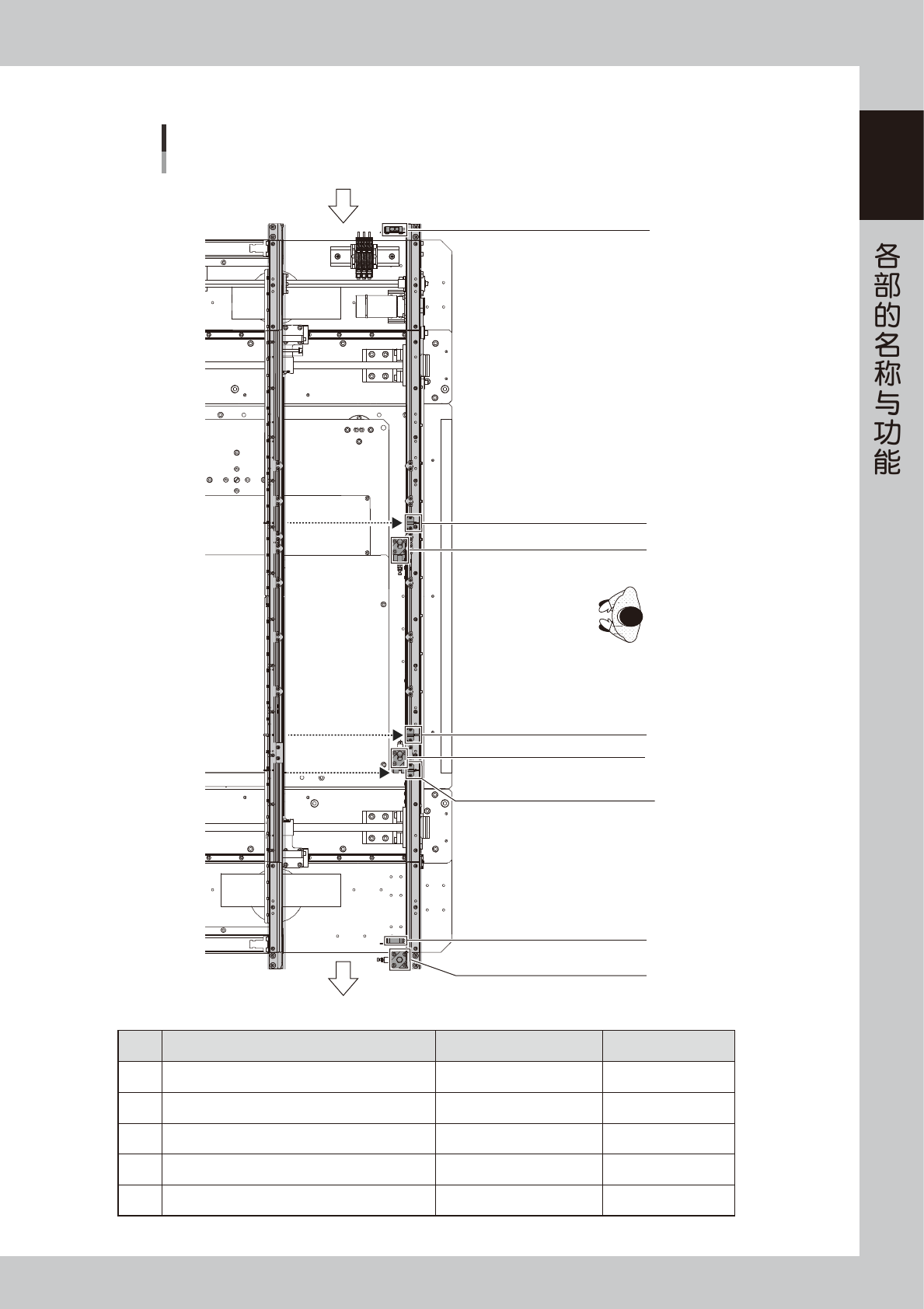

■ 单轨 L=360mm 机型
YSM20R 传送部传感器的安装位置
以右→左传送基板为例
传板方向
主挡板
A: 入口传送轨 基板检出传感器
B: 待机位置 基板检出传感器 2
C: 贴装位置 基板检出传感器
D: 贴装工作区超出 检出传感器 1
待机位置挡板
E: 出口位置 基板检出传感器
出口挡板
25126-KMK-00
传感器名 传感器编号 备注
A 入口传送轨 基板检出传感器 N2300000 反射型
B 待机位置 基板检查传感器 2 N2300001 透过型
C 贴装位置 基板检出传感器 N2300003 透过型
D 贴装工作区超过 检出传感器 1 N2300005 透过型
E 出口位置 基板检出传感器 N2300006 反射型
1-44
1

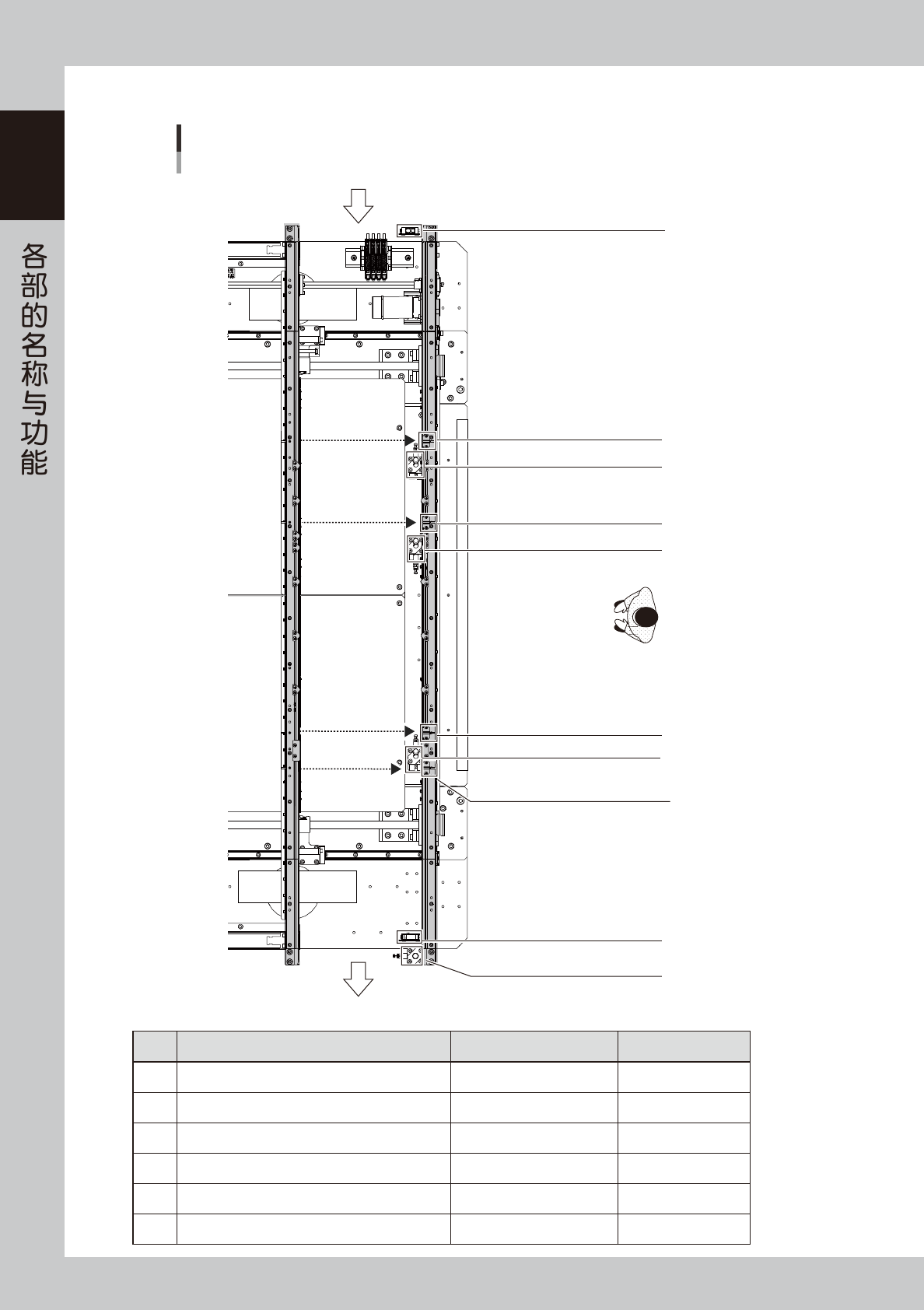

■ 单轨 L=510mm 机型
YSM20R 传送部传感器的安装位置
以右→左传送基板为例
传板方向
A: 入口传送轨 基板检出传感器
B: 待机位置 基板检出传感器 2
待机位置挡板 2
C: 待机位置 基板检出传感器 1
待机位置挡板 1
主挡板
D: 贴装位置 基板检出传感器
E: 贴装工作区超出 检出传感器 1
F: 出口位置 基板检出传感器
出口挡板
25127-KMK-00
传感器名 传感器编号 备注
A 入口传送轨 基板检出传感器 N2300000 反射型
B 待机位置 基板检出传感器 2 N2300001 透过型
C 待机位置 基板检出传感器 1 N2300002 透过型
D 贴装位置 基板检出传感器 N2300003 透过型
E 贴装工作台超出 检出传感器 2 N2300005 透过型
F 出口位置 基板检出传感器 N2300006 反射型
1-45
1

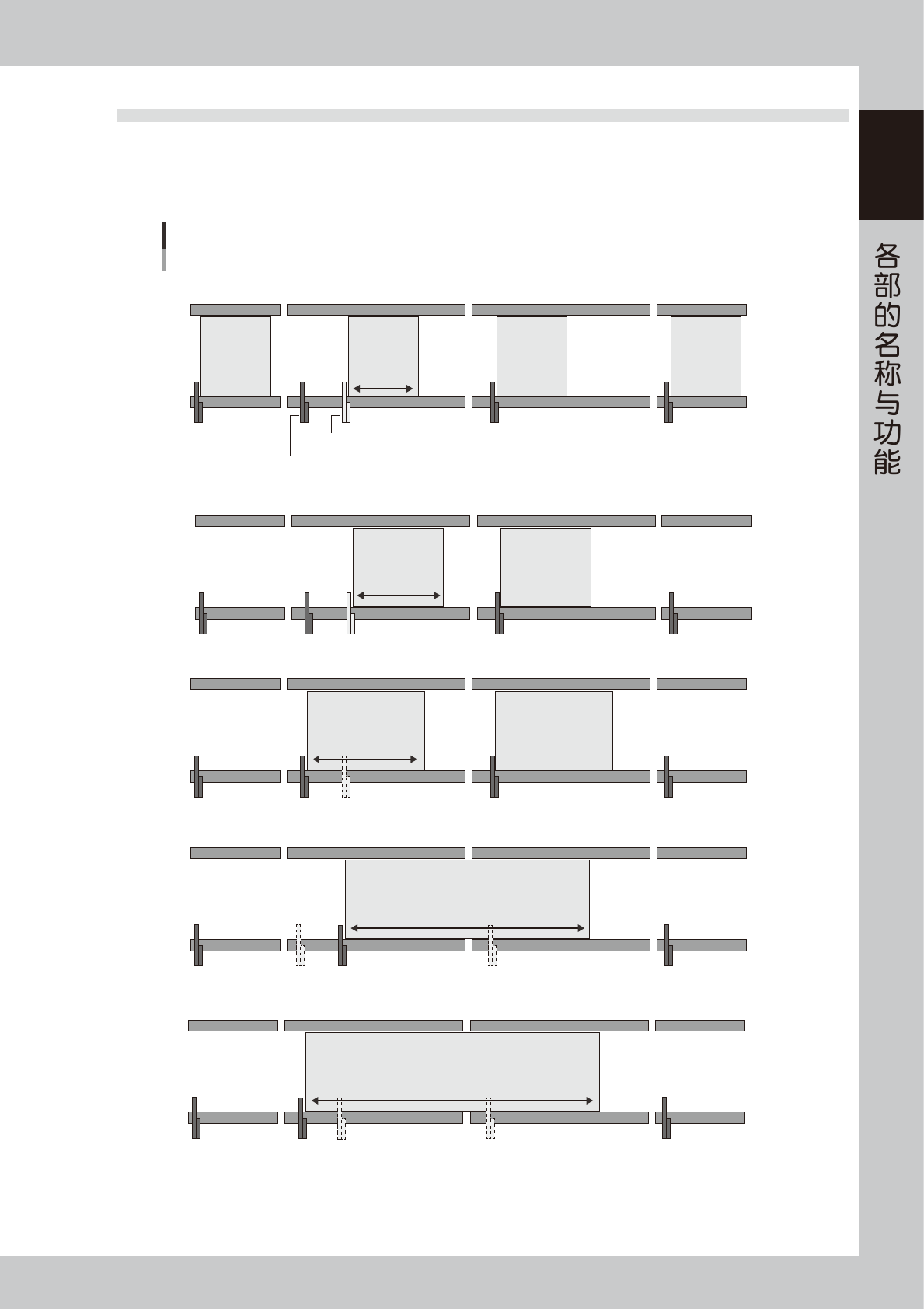

5.3 传送轨规格、基板尺寸与基板在机内的停留位置
YSM20R 贴片机根据传送轨的规格以及基板的尺寸不同，基板在贴片机内的停留位置会有所不同。
传送轨规格、基板尺寸与基板在贴片机内的停留位置的关系，请参照下图。
■ 双段输送台机型
双段输送台传送轨规格、基板尺寸与基板停留位置的关系
L 在210mm以下时：机内最多可停留 4 张基板
210mm
以下
超过210mm，
305mm以下
超过305mm，
380mm以下
超过380mm，720mm以下
超过720mm，810mm以下
主挡板 1
主挡板 2
L 超过210mm，在305mm以下时：机内最多可停留 2 张基板
L 超过305mm，在380mm以下时：机内最多可停留 2 张基板
L 超过380，在720mm以下时：机内只可以停留 1 张基板
L 超过720mm，在810mm以下时：机内只可以停留 1 张基板
25128-KMK-00
