1-52
1
7.2 主轴、传送部轴的组成
■ 双段输送台机型
正方向
负方向
YB轴
YA轴
YA轴 (单梁)
XA轴
XA轴 (单梁)
XB轴
U1轴
W1轴
W4轴
W2轴
U2轴
W3轴
轴的组成
以右→左传送基板为例
■ 主轴部
■ 传送部
PU1轴
PU2轴
输送台 2
输送台 1
入口传送轨
出口传送轨
25134-KMK-00
■ 主轴部
轴名 功能、用途
单梁
XA 轴
使贴装头单元沿平行于传送轨传送基板的方向移动。
从贴片机正面看时的右侧为正。
YA 轴
使贴装头单元沿垂直于传送轨传送基板的方向移动。
向贴片机里侧为正。
双梁
XA 轴、XB 轴
使贴装头单元沿平行于传送轨传送基板的方向移动。
从贴片机正面看时的右侧为正。
YA 轴、YB 轴
使贴装头单元沿垂直于传送轨传送基板的方向移动。
向贴片机里侧为正。
■ 传送部
轴名 功能、用途
U1、U2 轴
使传送轨 (W2、W3) 沿 Y 轴方向移动。向贴片机里侧为正。
使贴装位置接近贴装头单元，可以缩短产距。
W1、W2、W3、W4 轴
调节传送宽度。
传送轨向宽方向移动时的方向为正。
PU1、PU2 轴
使顶板上下移动。
向上为正。
1-53
1
■ 单轨机型
正方向
负方向
W轴
轴的组成
以右→左传送基板为例
■ 主轴部
PU轴
■ 传送部
YB轴
YA轴
YA轴 (单梁)
XA轴
XA轴 (单梁)
XB轴
25135-KMK-00
■ 主轴部
轴名 功能、用途
单梁
XA 轴
使贴装头单元沿平行于传送轨传送基板的方向移动。
从贴片机正面看时的右侧为正。
YA 轴
使贴装头单元沿垂直于传送轨传送基板的方向移动。
向贴片机里侧为正。
双梁
XA 轴、XB 轴
使贴装头单元沿平行于传送轨传送基板的方向移动。
从贴片机正面看时的右侧为正。
YA 轴、YB 轴
使贴装头单元沿垂直于传送轨传送基板的方向移动。
向贴片机里侧为正。
■ 传送部
轴名 功能、用途
W 轴
调节传送宽度。
传送轨向宽方向移动时的方向为正。
PU 轴
使顶板上下移动。
向上为正。
1-54
1
8.其它选配装置
本机的可选配置还有共面度检查器、静电消除器与 UPS( 不间断电源装置 )。

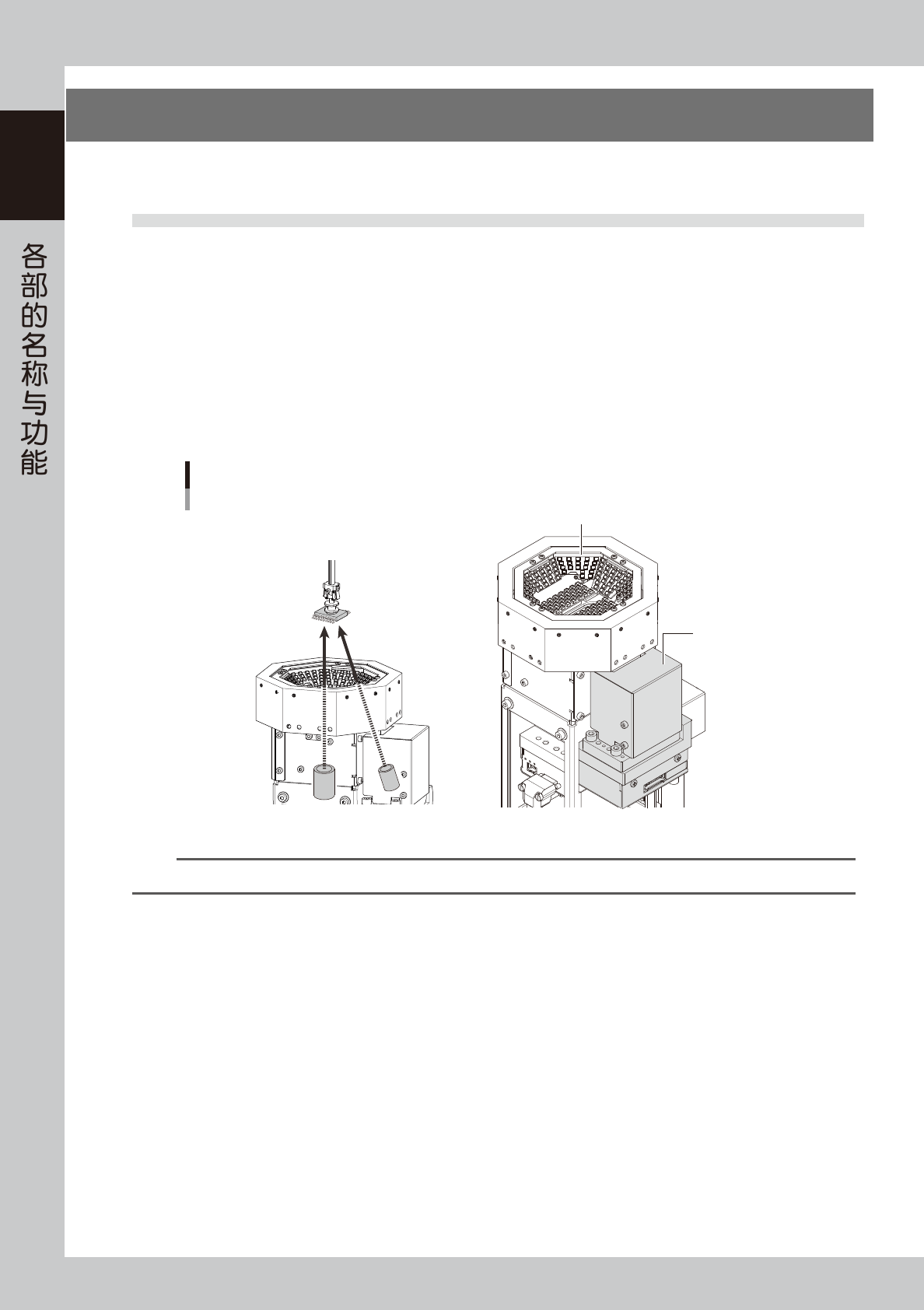

8.1 共面度检查器
作为可选配置，本机可以选配带共面度检查器的多视觉相机。
在多视觉相机识别元件的同时，共面度检查器从斜向识别元件，高速检查 QFP、SOP 的引脚或 BGA 凸点的直线性
与共面度并判定良否。
共面度检查器主要进行下列 2 项检查。
•
共面度检查
检查引脚元件与 Ball 元件的端子底面是否均一，防止因跷脚等引起的贴装不良。
•
元件识别面高度检查
防止引脚元件被反面贴装。
共面度检查器
多视觉相机
共面度检查器
25136-KMK-00
n
要点
关于共面度检查器的使用方法，请参照别册《程序设计手册》。
