Stationssoftware 705.04 / Installationsanleitung Ausgabe 07/2011 Edition Die Benutzereinstellunge n werden angezeigt. Abbildung 7-3: Bedienebene wechseln ► Klicken Sie auf die Schaltfläche Serv ice (Kunde) und geben Sie …
Stationssoftware 705.04 / Installationsanleitung Ausgabe 07/2011 Edition
Abbildung 7-2: Eingesetzte Hardware-Komponenten
Die Bedienebene Service (Kunde) ist erforderlich, um die Autokonfiguration bearbeiten zu können.
► Klicken Sie auf das Symbol
, um die Benutzereinstellungen aufzurufen.
42
Stationssoftware 705.04 / Installationsanleitung Ausgabe 07/2011 Edition
Die Benutzereinstellungen werden angezeigt.
Abbildung 7-3: Bedienebene wechseln
► Klicken Sie auf die Schaltfläche Service (Kunde) und geben Sie anschließend das Kennwort
ein, um in diese Bedienebene zu wechseln.
43
Stationssoftware 705.04 / Installationsanleitung Ausgabe 07/2011 Edition
Ab Stationssoftware-Version 705.03 müssen Sie in der Autokonfiguration für alle
Bestückautomaten der SX- und DX-Serie einstellen, ob die Meldeleuchten an den Türmen der
Bestückautomaten zweifarbig (grün / weiß) oder dreifarbig (grün / gelb / rot) angezeigt werden
sollen. Nähere Informationen zu den zwei Meldeleuchte-Systemen finden Sie in der
Versionsbeschreibung zur Stationssoftware 705.03, Artikelnummer 00196770-01.

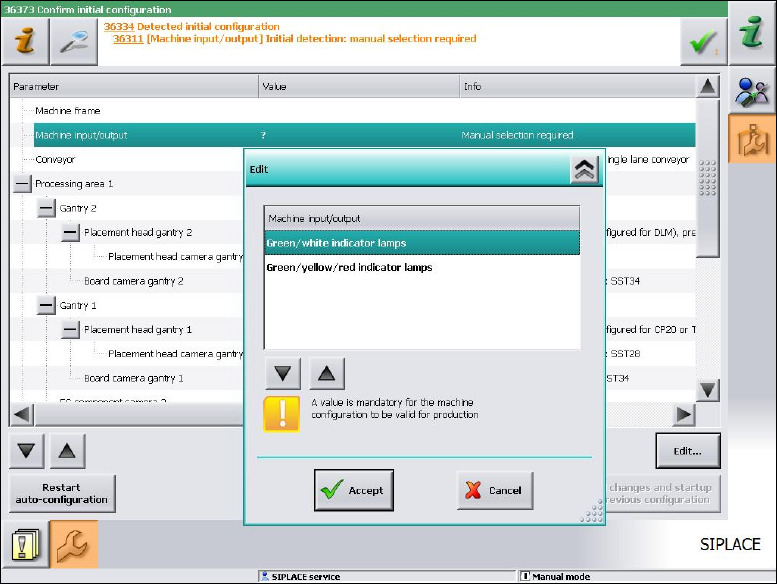

Abbildung 7-4: Meldeleuchte einstellen
► Markieren Sie die gewünschte Meldeleuchte und klicken Sie auf Accept (Übernehmen).
44
