Stationssoftware 705.04 / Installationsanleitung Ausgabe 07/2011 Edition
Die Benutzereinstellungen werden angezeigt.
Abbildung 7-3: Bedienebene wechseln
► Klicken Sie auf die Schaltfläche Service (Kunde) und geben Sie anschließend das Kennwort
ein, um in diese Bedienebene zu wechseln.
43
Stationssoftware 705.04 / Installationsanleitung Ausgabe 07/2011 Edition
Ab Stationssoftware-Version 705.03 müssen Sie in der Autokonfiguration für alle
Bestückautomaten der SX- und DX-Serie einstellen, ob die Meldeleuchten an den Türmen der
Bestückautomaten zweifarbig (grün / weiß) oder dreifarbig (grün / gelb / rot) angezeigt werden
sollen. Nähere Informationen zu den zwei Meldeleuchte-Systemen finden Sie in der
Versionsbeschreibung zur Stationssoftware 705.03, Artikelnummer 00196770-01.
Abbildung 7-4: Meldeleuchte einstellen
► Markieren Sie die gewünschte Meldeleuchte und klicken Sie auf Accept (Übernehmen).
44
Stationssoftware 705.04 / Installationsanleitung Ausgabe 07/2011 Edition
7.1 Bestückautomaten der X-Serie
Für die Bestückautomaten der X-Serie wird folgendes Fenster angezeigt, in dem die
Autokonfiguration bearbeitet, bestätigt oder abgelehnt werden kann.

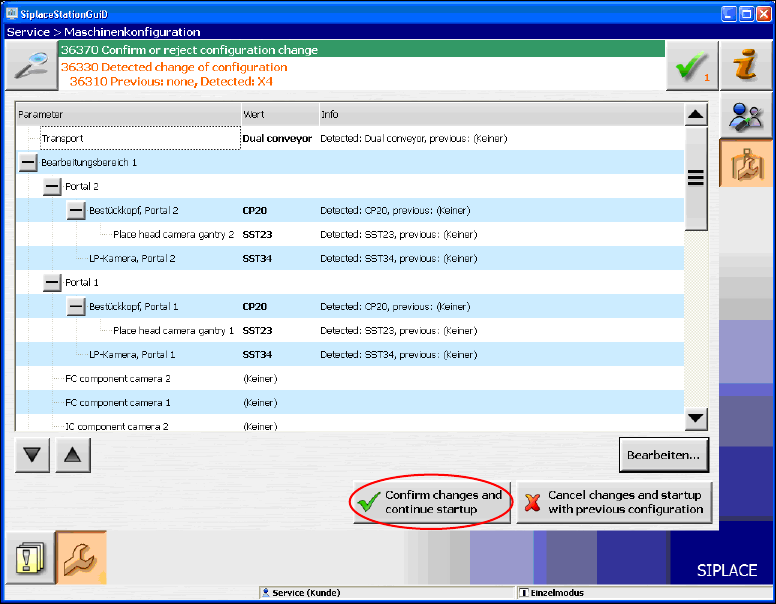

Abbildung 7-5: Autokonfiguration bestätigen bei X-Serie
► Klicken Sie auf die Schaltfläche Confirm changes and continue startup (Änderungen
bestätigen und Startvorgang fortsetzen), um die Autokonfiguration zu bestätigen.
► Wenn der Koplanrechner installiert wurde, müssen Sie außerdem den 3-D-Koplansensor
bestätigen oder abwählen.
45
