Stationssoftware 705.04 / Installationsanleitung Ausgabe 07/2011 Edition 4.2 Hardware-Komponenten der SIPL ACE X-, SX- und DX-Serien Die folgende zwei Grafiken zeige n die Hardware-Komponenten de s Rechnersystems für die…
Stationssoftware 705.04 / Installationsanleitung Ausgabe 07/2011 Edition
--- CPPSZD
1)
Z-unten CPP-Kopf
--- WPCAXI
2)
Zuführachse und Hubachse WPC5
--- WPCHNG
2)
WPC5 / WPC6
--- DLMHED
3)
C&P12-Kopf
Tabelle 4-2: Bezeichnung der Subsysteme
1)
ab 702.xx
2)
ab 703.xx
3)
ab 705.03
16
Stationssoftware 705.04 / Installationsanleitung Ausgabe 07/2011 Edition
4.2 Hardware-Komponenten der SIPLACE X-, SX- und DX-Serien
Die folgende zwei Grafiken zeigen die Hardware-Komponenten des Rechnersystems für die
Maschinentypen SIPLACE X2, X3, X4, und X4I in Zwei-Rechnerbetrieb:

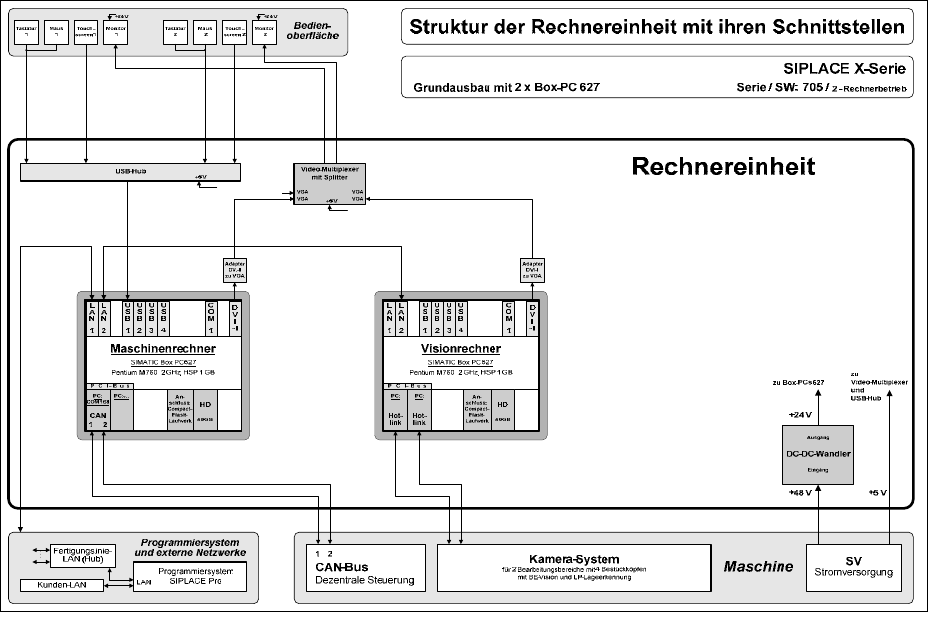

Abbildung 4-1: Hardware-Komponenten des Rechnersystems für die SIPLACE X-Serie in Zwei-Rechnerbetrieb
(Prinzipschaltbild)
17
Stationssoftware 705.04 / Installationsanleitung Ausgabe 07/2011 Edition
Abbildung 4-2: Hardware-Komponenten des Rechnersystems für die SIPLACE X-Serie in Zwei-Rechnerbetrieb
(Prinzipschaltbild)
