1-A-14-04 1-A-14-10 1-A-14-30 1-A-14-60 4.0 10.0 30.0 60.0 AA21Y00 AA22B00 AA21Z00 AA22A00 1-A-14-50 50.0 AA48T00 1-A-14-42 AA4AT00 42.0 F15 F16 F17 F18 F19 F20 60.0 1-A-5.6-60 2AGKNE001602 F62 30.0 1-A-5.6-30 2AGKNE0013…
OF-NOZZLES 2/
OF-ノズル 2/
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA1CN13 1 NOZZLE
ノズル
R26-025G-280, Consumable Parts
2 AA1CR17 1 NOZZLE
ノズル
R26-037G-280, Consumable Parts
2.1 PB30312 1 SHIM
シム
2.2 H1194K 1 PAD, VACUUM
パット バキューム
KPA-2-N
3 AA1CS20 1 NOZZLE
ノズル
R26-050G-280, Consumable Parts
3.1 PB30312 1 SHIM
シム
3.2 H1339B 1 PAD, VACUUM
パット バキューム
KPA-3.5-N
4 AA1CT17 1 NOZZLE
ノズル
R26-070G-280, Consumable Parts
4.1 PB31592 1 SHIM
シム
4.2 2MGKNY002500 1 PAD, VACUUM
パット バキューム
5 AA1CW16 1 NOZZLE
ノズル
R26-100G-280, Consumable Parts
5.1 PB31602 1 SHIM
シム
5.2 PG01621 1 PAD, VACUUM
パツト バキユーム
6 AA1CX11 1 NOZZLE
ノズル
R26-150G-280, Consumable Parts
6.1 PB31612 1 SHIM
シム
6.2 PG01631 1 PAD, VACUUM
パツト バキユーム
7 AA1CY11 1 NOZZLE
ノズル
R26-200G-280, Consumable Parts
7.1 PB31732 1 SHIM
シム
7.2 PG01641 1 PAD, VACUUM
パツト バキユーム
8 AA1GN06 1 NOZZLE
ノズル
JIG NOZZLE, Consumable Parts
9 AA7AN07 1 NOZZLE
ノズル
JIG NOZZLE, Consumable Parts
15
PTS-NAOF-09
1-A-14-04
1-A-14-10
1-A-14-30
1-A-14-60
4.0
10.0
30.0
60.0
AA21Y00 AA22B00
AA21Z00
AA22A00
1-A-14-50
50.0
AA48T00
1-A-14-42
AA4AT00
42.0
F15
F16
F17
F18
F19
F20
60.0
1-A-5.6-60
2AGKNE001602
F62
30.0
1-A-5.6-30
2AGKNE001302
F61
10.0
1-A-5.6-10
2AGKNE001002
F60
14
2
3
1.1
1.2
2.1
2.2
3.1
3.2
4.1
4.2
5
5.1
5.2
6
6.1
6.2
7
8
9
7.2
7.1
8.2
8.1
9.1
9.2

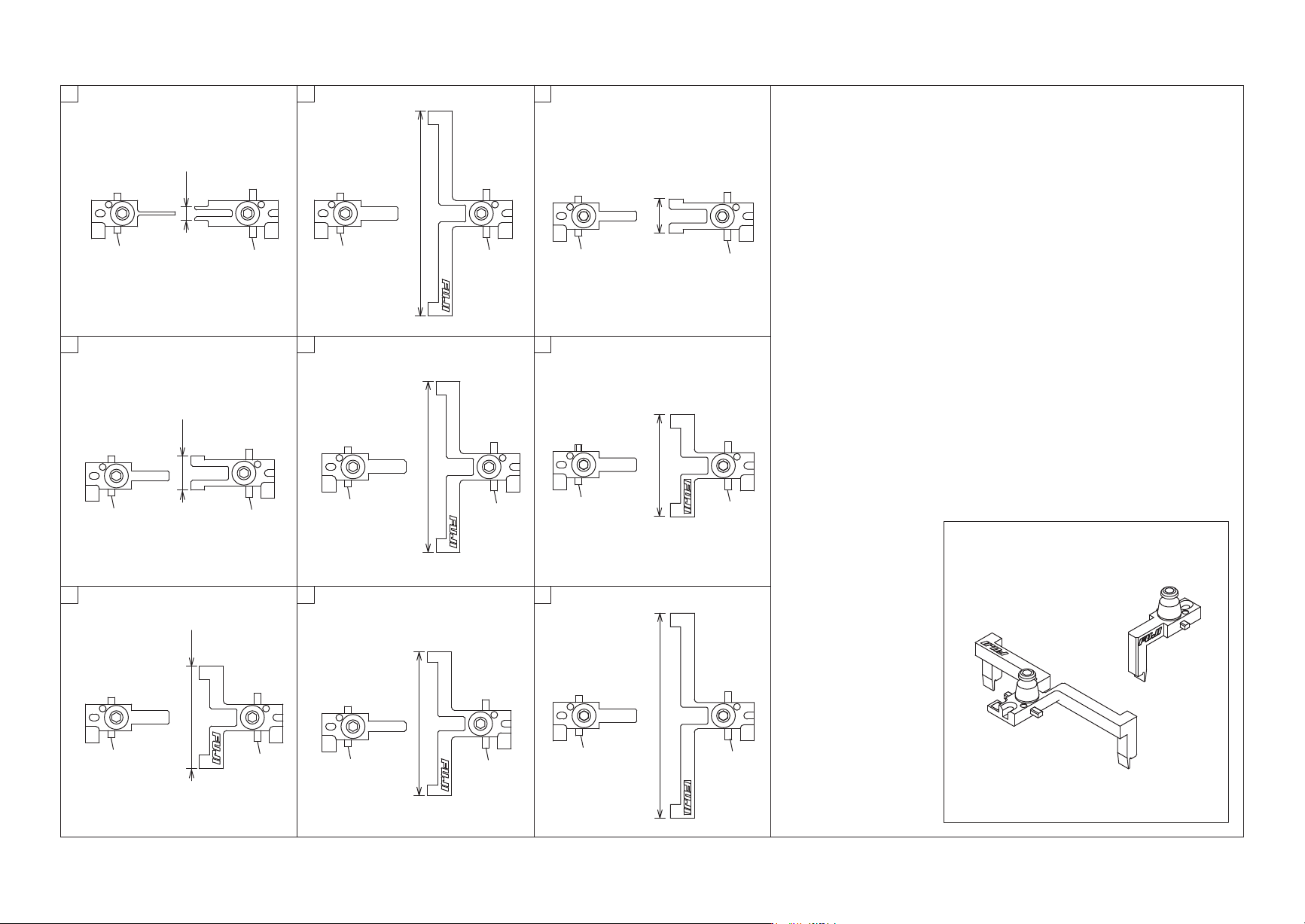

2)ࢡࣟ࢘
OF-CLAW
16
PTS-NAOF-09
OF-CLAW
OF-クロウ
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA21Y00 1 JAW
爪
1-A-14-4
1.1 AA22C01 1 JAW
爪
1.2 AA22F01 1 JAW
爪
2 AA21Z00 1 JAW
爪
1-A-14-10
2.1 AA22D01 1 JAW
爪
2.2 AA22G01 1 JAW
爪
3 AA22A00 1 JAW
爪
1-A-14-30
3.1 AA22E01 1 JAW
爪
3.2 AA22H01 1 JAW
爪
4 AA22B00 1 JAW
爪
1-A-14-60
4.1 AA22E01 1 JAW
爪
4.2 AA22K01 1 JAW
爪
5 AA48T00 1 JAW
爪
1-A-14-50
5.1 AA22E01 1 JAW
爪
5.2 AA48S00 1 JAW
爪
6 AA4AT00 1 JAW
爪
1-A-14-42
6.1 AA22D01 1 JAW
爪
6.2 AA4AW00 1 JAW
爪
7 2AGKNE001002 1 JAW
爪
1-A-5.6-10
7.1 2AGKNE001102 1 JAW
爪
7.2 2AGKNE001202 1 JAW
爪
8 2AGKNE001302 1 JAW
爪
1-A-5.6-30
8.1 2AGKNE001402 1 JAW
爪
8.2 2AGKNE001502 1 JAW
爪
9 2AGKNE001602 1 JAW
爪
1-A-5.6-60
9.1 2AGKNE001402 1 JAW
爪
9.2 2AGKNE001702 1 JAW
爪
