PTS-NAOF-09.pdf - 第21页

OF HEAD 1/ OF ヘ ッド 1/ UH01248 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 AA1EC1 4 1 BODY 本体 2 2MGKHT0 00502 1 COVER カバー 2.1 2MGKHT0 02500 1 SHEET シート 3 K6541 7 6 SCREW, C/…

100%1 / 49
A1
A1
D
D
A1
A1
B
B
B
B
D
D
H
H
H
H
A3
A3
A2
A2
A2
A2
A3
A3
1
14
23
24
24
15
16
17
18
19
2
3
11.1
11
12
13
4
5
9
10
20
96
25
26
28
29
30
45
46
47
48
49
50
51
52
53
55
54
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
73
73
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
93
94
94
95
101
98
99
100
87
74
74
74
31
32
32.1
27
21
21
21
25
26
36
37
38
39
40
41
41
42
44
102
103
104
105
105
107
34
32.2
6
7
106
50
49
48
53.2
53.3
53.1
50
49
48
64.1
36.1
44.1
2.1
2)࣊ࢵࢻ

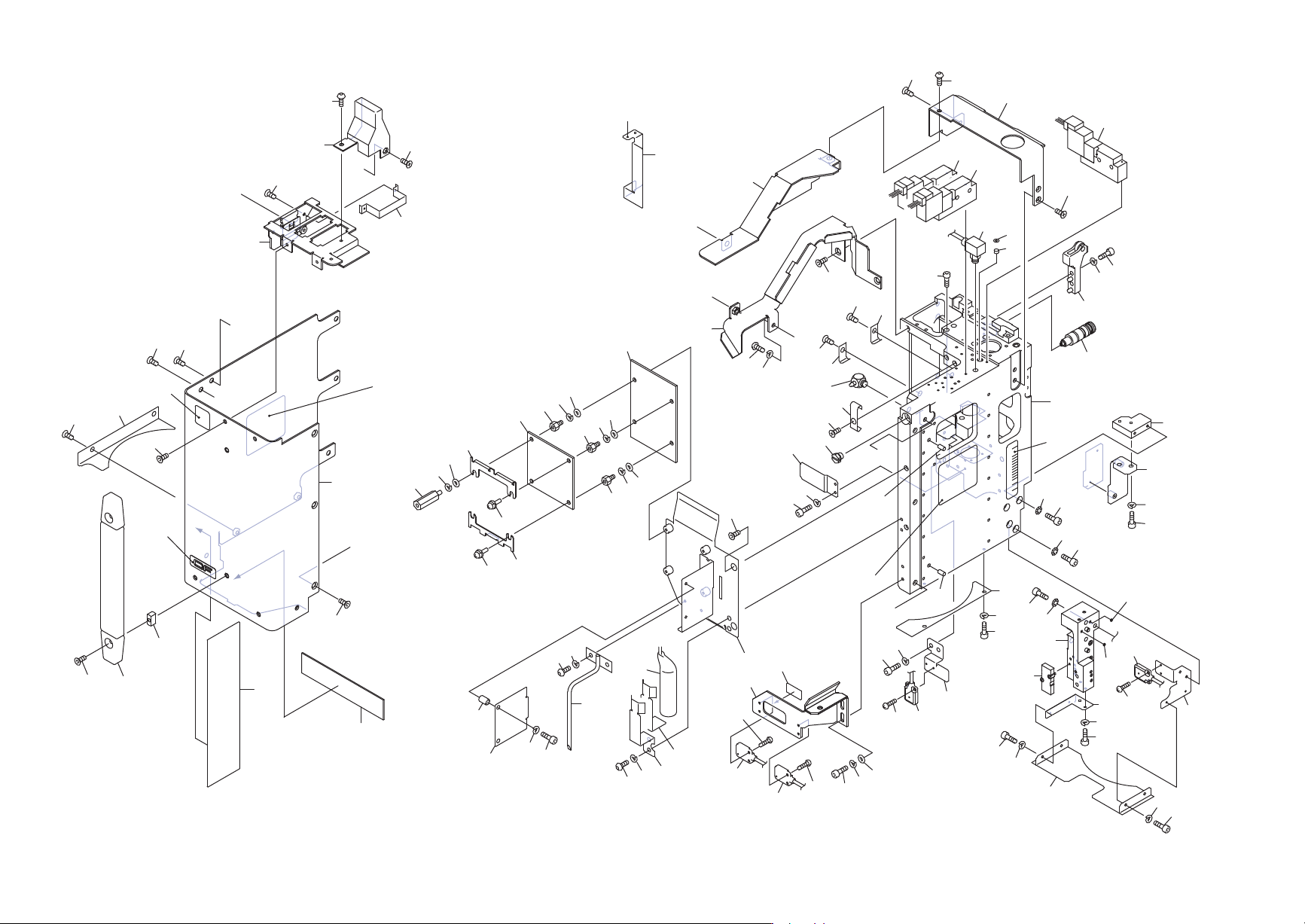

OF HEAD 1/
UH01248
20
PTS-NAOF-09
OF HEAD 1/
OF ヘッド 1/
UH01248
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 AA1EC14 1 BODY
本体
2 2MGKHT000502 1 COVER
カバー
2.1 2MGKHT002500 1 SHEET
シート
3 K65417 6 SCREW, C/R COUNTERSUNK
小ネジ　＋穴皿
M03X005(3ｶ ｼﾛ)
4 PG01911 1 SHEET
シート
Consumable Parts
5 T50032 1 HANDLE
取手
THA-192-1
6 K53579 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X010(3ｶ ｼﾛ)
7 PM0FTY1 2 SPACER
スペーサ
9 PB43531 1 COVER, LOWER
カバー　下
10 K65417 2 SCREW, C/R COUNTERSUNK
小ネジ　＋穴皿
M03X005(3ｶ ｼﾛ)
11 PB88251 1 BKT
ＢＫＴ
11.1 K51864 2 SCREW, C/R PAN
小ネジ　十穴鍋
M03X005(ｽﾃﾝﾚｽ)
12 PB32071 1 RETAINER
押え
13 K5169H 2 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X004(ｽﾃﾝﾚｽ)
14 2MGKHB006000 1 VALVE, PRESSURE REDUCING
バルブ　減圧
15 AA06D10 1 ROLLER
ローラ
16 H54254 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3ｶ ｼﾛ)
17 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
18 PM061T1 1 COLLAR
カラー
19 XH00881 1 FILTER
フィルタ
Consumable Parts
20 S4033G 1 SENSOR, PRESSURE
センサ　圧力
PSE543-M5
21 H1024X 3 VALVE
バルブ
VQZ115R-5L1-CP
23 A4068H 1 ELBOW
エルボ
M-5ALU-4
24 PM62361 2 PIN, LOCATING
ピン　位置決め
25 PB34431 2 RETAINER, WIRING
押え　配線
26 K5169A 2 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02.5X004(ｽﾃﾝﾚｽ)
27 PB34421 1 RETAINER, WIRING
押え　配線
28 K5169A 1 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02.5X004(ｽﾃﾝﾚｽ)
29 PB38581 1 COVER
カバー
30 H5425K 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X004(3ｶ ｼﾛ)
31 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
32 PB90580 1 COVER, SOLENOID
カバー　ＳＯＬ
32.1 K51864 1 SCREW, C/R PAN
小ネジ　十穴鍋
M03X005(ｽﾃﾝﾚｽ)
32.2 K5169X 1 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02.5X005(ｽﾃﾝﾚｽ)
34 H3146A 1 PLUG
プラグ
M-5P
36 PB39246 1 DUCT
ダクト
36.1 K65417 1 SCREW, C/R COUNTERSUNK
小ネジ　＋穴皿
M03X005(3ｶ ｼﾛ)
37 K5258E 1 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3ｶ ｼﾛ)
38 W1106C 1 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
39 K65003 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X005(3ｶ ｼﾛ)
40 PB40954 1 COVER
カバー
41 K5169A 3 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02.5X004(ｽﾃﾝﾚｽ)
42 K51864 1 SCREW, C/R PAN
小ネジ　十穴鍋
M03X005(ｽﾃﾝﾚｽ)
44 PB06ZB1 1 COVER
カバー
44.1 K65417 1 SCREW, C/R COUNTERSUNK
小ネジ　＋穴皿
M03X005(3ｶ ｼﾛ)
45 PB78662 1 BKT
ＢＫＴ
46 K65003 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X005(3ｶ ｼﾛ)
47 XK04868 1 BOARD, PRINTED CIRCUIT
基板　プリント
48 W1108B 4 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
49 W1106C 4 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
50 S32436 4 SPACER
スペーサ
BSE-306N
21
PTS-NAOF-09
OF HEAD 1/
OF ヘッド 1/
UH01248
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
51 2AGKHE000102 1 BOARD, PRINTED CIRCUIT
基板　プリント
52 PB27443 1 RETAINER, WIRING
押え　配線
53 K51981 1 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
53.1 S61780 1 SPACER
スペーサ
BSE-320N
53.2 W1106C 1 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
53.3 W1108B 1 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
54 PB27453 1 RETAINER, WIRING
押え　配線
55 K51981 2 SCREW, WASHER ASS'Y
小ネジ　座金組込み
M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ)
56 PM61641 2 COLLAR
カラー
57 PB39281 1 RETAINER, WIRING
押え　配線
58 H67966 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X014(3ｶ ｼﾛ)
59 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
60 PB34411 1 BKT
ＢＫＴ
61 K5258D 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X005(3ｶ ｼﾛ)
62 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
63 PG01841 1 SHEET
シート
Consumable Parts
64 H1021H 1 BATTERY
バッテリ
ER6VLY Consumable Parts
64.1 2AGKHK0057** 1 BATTERY
バッテリ
complete unit
65 PB39291 1 GUIDE
ガイド
66 K5258D 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X005(3ｶ ｼﾛ)
67 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
68 2MGKHT000400 1 BKT, SENSOR
ＢＫＴ　センサ
69 H54250 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3ｶ ｼﾛ)
70 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
71 W1108B 2 WASHER, FLAT
ワッシャ　平
3M/MX0.5X7(3ｶｼﾛ)
72 PG02091 1 SHEET
シート
Consumable Parts
73 S40582 2 SENSOR
センサ
E3T-FT14 2M SET
74 K5175L 8 SCREW, C/R PAN
小ネジ　十穴鍋
M02X003 0ﾊﾞﾝ1ｼｭ(ｽﾃﾝﾚｽ)
75 PB40251 1 COVER, LOWER
カバー　下
76 2MGKHT002300 2 BOLT, HEX SOCKET
ボルト　六角穴
77 W1020H 2 WASHER, LOCK
ワッシャ　スプリング
2.5M/M
78 PB38562 1 BKT, SENSOR
ＢＫＴ　センサ
79 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
80 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
81 PB34492 1 BKT
ＢＫＴ
82 H54250 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3ｶ ｼﾛ)
83 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
84 PM60884 1 MANIFOLD
マニホールド
85 H54255 3 BOLT, HEX SOCKET
ボルト　六角穴
M03X015(3ｶ ｼﾛ)
86 W1010A 3 WASHER, CONICAL
ワッシャ　皿
M-3-L
87 A5202A 2 O RING
Ｏリング
φ2.4X0.8 Consumable Parts
88 H62140 1 PLATE
プレート
SYJ3000-21-12A
89 PB34502 1 BKT
ＢＫＴ
90 H5425K 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X004(3ｶ ｼﾛ)
91 W1106B 2 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
92 PB34525 1 COVER, LOWER
カバー　下
93 H5425K 4 BOLT, HEX SOCKET
ボルト　六角穴
M02X004(3ｶ ｼﾛ)
94 W1106B 4 WASHER, LOCK
ワッシャ　スプリング
2M/M(3ｶ ｼﾛ)
95 PB38572 1 COVER
カバー
96 H5425N 2 BOLT, HEX SOCKET
ボルト　六角穴
M02X008(3ｶ ｼﾛ)
98 PB34233 1 BKT
ＢＫＴ
22
PTS-NAOF-09
