PTS-NAOF-09.pdf - 第25页
OF HEAD 2/ OF ヘ ッド 2/ UH01248 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 N1040 L 1 NUT , LOCK ナット ロック RN 6 2 H4484 N 1 BELT, TIMING ベルト タイミング 174-2GT -6 3 PZ162 72 1 PULLE…
G
G
G
G
2
22
23
24
25
26
27
28
29
30
31
32
33
33
33
34
34
34
32.1
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
55
56
57
58
59
60
61
62
63
63
64
65
66
69
69
70
71
72
73
74
75
76
77
79
80
81
82
83
84
85
86
87
88
90
90
91
91
92
93
94
95
96
97
98
99
100
101
102
103
104
105
106
107
108
109
110
89
81
62
58
54
33
34.1
73.1
67
33
34
35
92
93
33
34.1
5
1
3
4
6
7
10
11
12
13
14
15
16
17
18
19
8
9
70
68
67
68
65
66
2)࣊ࢵࢻ

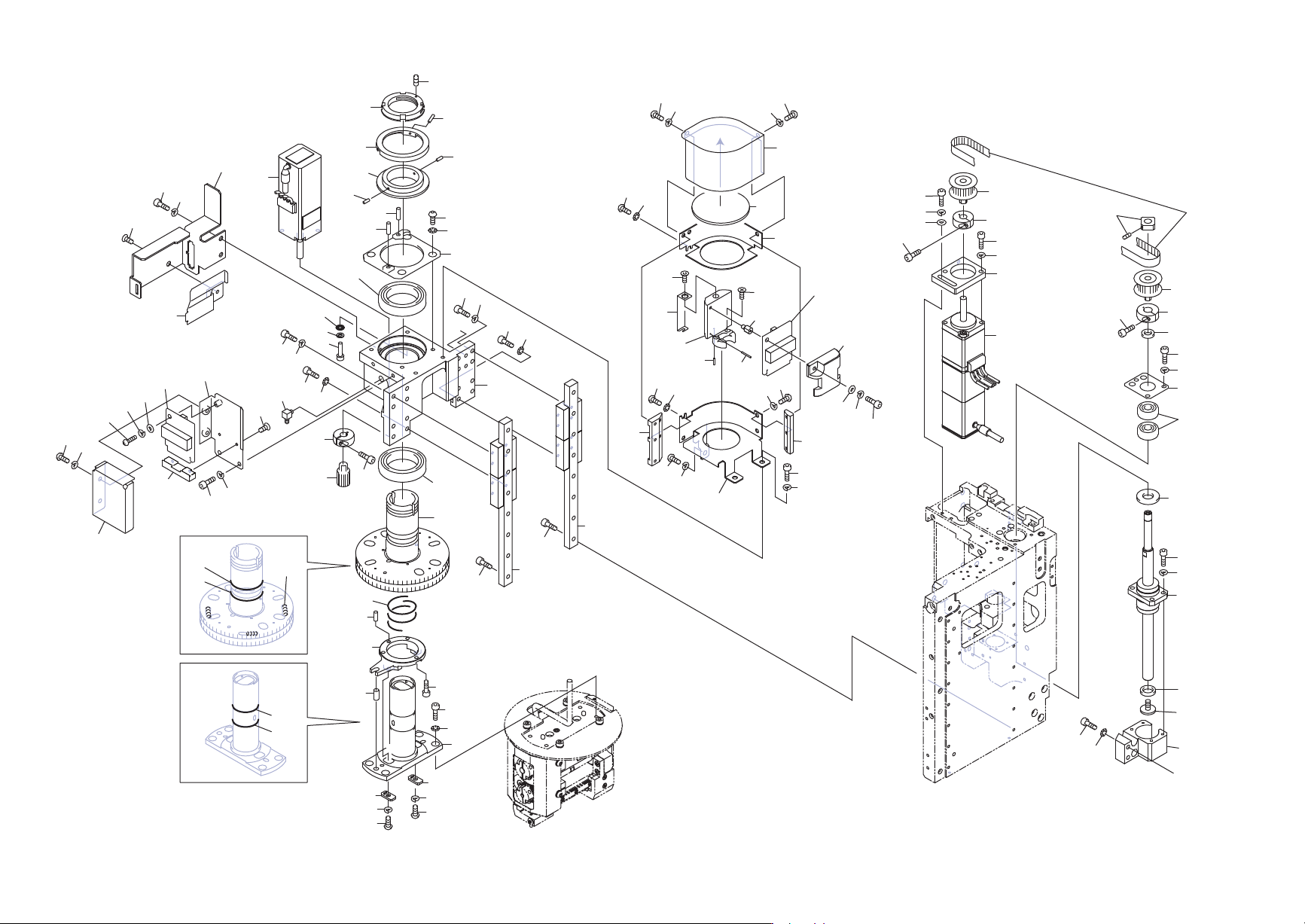

OF HEAD 2/
UH01248
24
PTS-NAOF-09
OF HEAD 2/
OF ヘッド 2/
UH01248
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 N1040L 1 NUT, LOCK
ナット ロック
RN 6
2 H4484N 1 BELT, TIMING
ベルト タイミング
174-2GT-6
3 PZ16272 1 PULLEY
プーリ
4 PM60652 1 COLLAR
カラー
5 H5268T 1 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006
6 PM61292 1 COLLAR
カラー
7 PB34251 1 RETAINER, BEARING
押え ベアリング
8 H54251 3 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
9 W1106C 3 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
10 H4897B 1 BEARING
ベアリング
AC6-16DB SET
11 PG02251 1 STOPPER
ストッパ
12 XB02253 1 BALL SCREW
ボールネジ
13 H54253 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
14 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
15 PG04830 1 STOPPER
ストッパ
16 PM07ZH0 1 BOLT, STOPPER
ボルト ストツパ
17 PM60581 1 HOLDER
ホルダ
18 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
19 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
22 PM63332 1 BKT, MOTOR
ＢＫＴ モータ
23 H54254 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｼﾛ)
24 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
25 W1108D 2 WASHER, FLAT
ワッシャ 平
4W-3(3ｶ ｼﾛ)
26 PZ16261 1 PULLEY
プーリ
27 PM04633 1 COLLAR
カラー
28 H5268T 1 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006
29 2MGKHT002700 1 MOTOR, AC SERVO
モータ ＡＣサーボ
30 H54253 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
31 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
32 PB39261 1 COVER
蓋
32.1 PS01471 1 SHEET
シート
Consumable Parts
33 K5258D 9 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X005(3ｶ ｼﾛ)
34 W1106C 7 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
34.1 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
35 PB98913 1 BKT, WIRING
ＢＫＴ 配線
36 PB98903 1 BKT, WIRING
ＢＫＴ 配線
37 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
38 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
39 PM07HB1 1 RETAINER
押え
40 PM07HA1 1 RETAINER
押え
41 PM60596 1 GUIDE
ガイド
42 K5169S 2 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X008(ｽﾃﾝﾚｽ)
43 H20955 1 PIN, PARALLEL
ピン 平行
φ01X06 A種(m6)
44 H20956 1 PIN, PARALLEL
ピン 平行
φ01X10 A種(m6)
45 PB34263 1 RETAINER, WIRING
押え 配線
46 K5357L 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
M03X006(3ｶ ｼﾛ)
47 XK04540 1 BOARD, PRINTED CIRCUIT
基板 プリント
48 PJ18401 1 COVER
カバー
49 H54292 1 BOLT, HEX SOCKET
ボルト 六角穴
M2.5X008(3ｶ ｼﾛ)
50 W1106A 1 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
51 W60565 1 WASHER, FLAT
ワッシャ 平
2.5M/MX0.5X5 ｺｶﾞﾀﾏﾙ(3ｶ ｼﾛ)
25
PTS-NAOF-09
OF HEAD 2/
OF ヘッド 2/
UH01248
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
52 PM60642 1 SPACER
スペーサ
53 PM07ZK1 1 NUT
ナット
54 N4017A 1 SCREW, HEX SOCKET SET
ネジ 六角穴止め
M02X003 ﾋﾗｻｷ
55 PM72651 1 RING, STOPPER
リング ストツパ
56 R50034 1 ROLLER, NEEDLE
ローラ ニードル
φ2X7.8 FWC3
57 PM72641 1 COLLAR
カラー
58 R50033 2 ROLLER, NEEDLE
ローラ ニードル
φ2X5.8 FWC3
59 PM60571 1 RETAINER, BEARING
押え ベアリング
60 K5258E 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X006(3ｶ ｼﾛ)
61 W1010A 4 WASHER, CONICAL
ワッシャ 皿
M-3-L
62 H2015F 2 PIN
ピン
MS3-10
63 H4044G 2 BEARING
ベアリング
B71805C TPA P4 UL
64 PM60525 1 SLIDER
スライダ
65 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
66 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
67 H54253 14 BOLT, HEX SOCKET
ボルト 六角穴
M03X010(3ｶ ｼﾛ)
68 W1106C 14 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
69 XG00652 2 GUIDE, RAIL
ガイド レール
70 H54251 16 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
71 2MGKHC005800 1 MOTOR, AC SERVO
モータ ＡＣサーボ
72 H76125 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X012(3ｶ ｸﾛ)
73 W60587 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｸﾛ)
73.1 W60572 2 WASHER
ワッシャ
ﾊﾂｷｻﾞｶﾞﾈ(A)M3
74 A4068H 1 ELBOW
エルボ
M-5ALU-4
75 PM04633 1 COLLAR
カラー
76 H5268T 1 BOLT, HEX SOCKET
ボルト 六角穴
M02.5X006
77 PM59464 1 GEAR
ギヤ
79 PM59459 1 GEAR
ギヤ
80 PZ16831 4 SPRING
スプリング
81 PG07260 2 O RING
Ｏリング
Consumable Parts
82 PZ38640 1 SPRING
スプリング
83 PM60543 1 BKT
ＢＫＴ
84 H54292 3 BOLT, HEX SOCKET
ボルト 六角穴
M2.5X008(3ｶ ｼﾛ)
85 R50035 1 ROLLER, NEEDLE
ローラ ニードル
φ3X7.8 AWC3
86 PM07ZF0 1 PIN
ピン
87 PM60534 1 HOLDER
ホルダ
88 H54251 4 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
89 W1010A 4 WASHER, CONICAL
ワッシャ 皿
M-3-L
90 A5178X 2 O RING
Ｏリング
φ18.5Xφ0.9(ﾃﾌﾛﾝｺｰﾃｨﾝｸﾞ)
Consumable Parts
91 PM07ZC0 2 PLATE, STOPPER
プレート ストツパ
92 K5258F 2 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X008(3ｶ ｼﾛ)
93 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
94 PB34294 1 BKT
ＢＫＴ
95 H54251 2 BOLT, HEX SOCKET
ボルト 六角穴
M03X006(3ｶ ｼﾛ)
96 W1106C 2 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
97 PM60632 1 HOLDER
受け
98 K5169H 2 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X004(ｽﾃﾝﾚｽ)
99 XK04540 1 BOARD, PRINTED CIRCUIT
基板 プリント
100 K51756 1 SCREW, C/R PAN
小ネジ 十穴鍋
M02.5X005(ｽﾃﾝﾚｽ)
101 W1106A 1 WASHER, LOCK
ワッシャ スプリング
2.5M/M(3ｶ ｼﾛ)
102 W60565 1 WASHER, FLAT
ワッシャ 平
2.5M/MX0.5X5 ｺｶﾞﾀﾏﾙ(3ｶ ｼﾛ)
26
PTS-NAOF-09
