㸨㹌㹄㹂㹒㸿ࠉ㸯㸰㸱㸲㸳㸴㸨 B B 20pieces A A 9pieces A A B B B B 1.1 2 3 4 5 6 7 9 10 11 12 14 15 18 19 20 17 17 29 28 26 21 22 25 25 25 23 27 24 25 28 29 16 1 UL04508 OF-NFDTA-NOZZLE STATION 2)1)'7$ࢬࣝࢫࢸ࣮ࢩࣙࣥ 46 PTS-N…
OF-NFKTB-NOZZLE STATION
OF-NFKTB-ズルステーション
UL04809
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGTMG000401 1 HOLDER
ホルダ
1.1 PM0BGH1 1 HOLDER
ホルダ
2 AA96706 1 BLOCK
ブロック
3 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
4 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
5 AA0HK05 1 GUIDE
ガイド
6 2MGTMA004701 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
7 PB34662 1 COVER
蓋
8 PB85531 1 COVER
蓋
9 K5170L 9 SCREW, C/R TRUSS
小ネジ 十穴トラス
M02X004(ｽﾃﾝﾚｽ)
10 PJ06551 7 CLAMPER
クランパ
11 DBMF2180 7 SPRING
スプリング
12 PB34671 1 PLATE
プレート
13 PB85520 1 PLATE
プレート
14 K5258D 14 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X005(3ｶ ｼﾛ)
15 W1106C 14 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
16 PS01201 1 SHEET
シート
9pieces,20pieces/sheet, Consumable Parts
17 PM0B7R2 2 PIN, REFERENCE
ピン 基準
18 PX07254 1 SEAL, BAR CODE
シール バーコード
unit serial number
19 PX07280 1 NAMEPLATE
銘板
20 PX09551 1 SEAL, BAR CODE
シール バーコード
unit serial number
21 PM07TN0 4 HOLDER, JAW
受け 爪
22 PM07TR0 4 HOLDER, JAW
受け 爪
23 PM07TS0 4 HOLDER, JAW
受け 爪
24 PM07TT0 4 HOLDER, JAW
受け 爪
25 K5169H 16 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X004(ｽﾃﾝﾚｽ)
26 PJ06463 4 HOLDER
受け
27 PJ06473 4 HOLDER
受け
28 DBMF2040 8 SPRING
スプリング
29 PM60923 8 SHAFT
シャフト
45
PTS-NAOF-09
㸨㹌㹄㹂㹒㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
B
B
20pieces
A
A
9pieces
A
A
B
B
B
B
1.1
2
3
4
5
6
7
9
10
11
12
14
15
18
19
20
17
17
29
28
26
21
22
25
25
25
23
27
24
25
28
29
16
1
UL04508

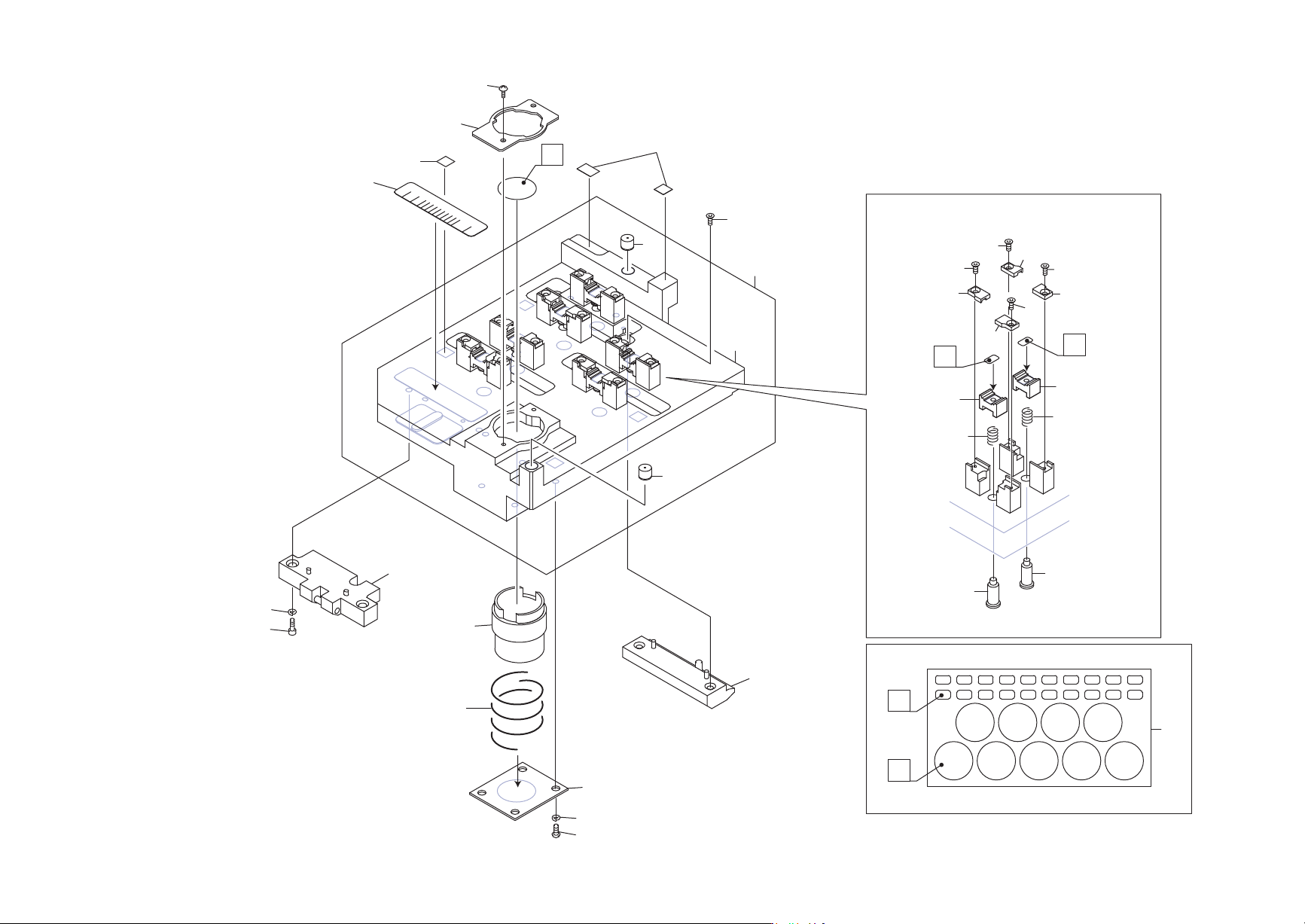

OF-NFDTA-NOZZLE STATION
2)1)'7$ࢬࣝࢫࢸ࣮ࢩࣙࣥ
46
PTS-NAOF-09
OF-NFDTA-NOZZLE STATION
OF-NFDTA-ズルステーション
UL04508
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGTMG000501 1 HOLDER
ホルダ
1.1 PM03ZA5 1 HOLDER
ホルダ
2 AA96706 1 BLOCK
ブロック
3 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
4 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
5 AA0HK05 1 GUIDE
ガイド
6 2MGTMA004701 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
7 PB85501 1 COVER
蓋
9 K5170L 2 SCREW, C/R TRUSS
小ネジ 十穴トラス
M02X004(ｽﾃﾝﾚｽ)
10 PJ06551 1 CLAMPER
クランパ
11 DBMF2180 1 SPRING
スプリング
12 PB85510 1 PLATE
プレート
14 K5258D 4 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X005(3ｶ ｼﾛ)
15 W1106C 4 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
16 PS01201 1 SHEET
シート
9pieces,20pieces/sheet, Consumable Parts
17 PM0B7R2 2 PIN, REFERENCE
ピン 基準
18 PX07273 1 SEAL, BAR CODE
シール バーコード
unit serial number
19 PX00091 1 NAMEPLATE
銘板
20 PX09561 1 SEAL, BAR CODE
シール バーコード
unit serial number
21 PM07TN0 3 HOLDER, JAW
受け 爪
22 PM07TR0 3 HOLDER, JAW
受け 爪
23 PM07TS0 3 HOLDER, JAW
受け 爪
24 PM07TT0 3 HOLDER, JAW
受け 爪
25 K5169H 12 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X004(ｽﾃﾝﾚｽ)
26 PJ06463 3 HOLDER
受け
27 PJ06473 3 HOLDER
受け
28 DBMF2040 6 SPRING
スプリング
29 PM60923 6 SHAFT
シャフト
47
