OF HEAD 2/ OF ヘ ッド 2/ UH01248 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 103 PB3430 1 1 COVER カバー 104 K5258D 2 SCREW, HEX SOCKET BUTTON 小ネジ 六角穴ボタン M03X00 5(3 ｶ ｼﾛ ) 105 W 11…

100%1 / 49
OF HEAD 2/
OF ヘッド 2/
UH01248
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
52 PM60642 1 SPACER
スペーサ
53 PM07ZK1 1 NUT
ナット
54 N4017A 1 SCREW, HEX SOCKET SET
ネジ　六角穴止め
M02X003 ﾋﾗｻｷ
55 PM72651 1 RING, STOPPER
リング　ストツパ
56 R50034 1 ROLLER, NEEDLE
ローラ　ニードル
φ2X7.8 FWC3
57 PM72641 1 COLLAR
カラー
58 R50033 2 ROLLER, NEEDLE
ローラ　ニードル
φ2X5.8 FWC3
59 PM60571 1 RETAINER, BEARING
押え　ベアリング
60 K5258E 4 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X006(3ｶ ｼﾛ)
61 W1010A 4 WASHER, CONICAL
ワッシャ　皿
M-3-L
62 H2015F 2 PIN
ピン
MS3-10
63 H4044G 2 BEARING
ベアリング
B71805C TPA P4 UL
64 PM60525 1 SLIDER
スライダ
65 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
66 W1010A 2 WASHER, CONICAL
ワッシャ　皿
M-3-L
67 H54253 14 BOLT, HEX SOCKET
ボルト　六角穴
M03X010(3ｶ ｼﾛ)
68 W1106C 14 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
69 XG00652 2 GUIDE, RAIL
ガイド　レール
70 H54251 16 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
71 2MGKHC005800 1 MOTOR, AC SERVO
モータ　ＡＣサーボ
72 H76125 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X012(3ｶ ｸﾛ)
73 W60587 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｸﾛ)
73.1 W60572 2 WASHER
ワッシャ
ﾊﾂｷｻﾞｶﾞﾈ(A)M3
74 A4068H 1 ELBOW
エルボ
M-5ALU-4
75 PM04633 1 COLLAR
カラー
76 H5268T 1 BOLT, HEX SOCKET
ボルト　六角穴
M02.5X006
77 PM59464 1 GEAR
ギヤ
79 PM59459 1 GEAR
ギヤ
80 PZ16831 4 SPRING
スプリング
81 PG07260 2 O RING
Ｏリング
Consumable Parts
82 PZ38640 1 SPRING
スプリング
83 PM60543 1 BKT
ＢＫＴ
84 H54292 3 BOLT, HEX SOCKET
ボルト　六角穴
M2.5X008(3ｶ ｼﾛ)
85 R50035 1 ROLLER, NEEDLE
ローラ　ニードル
φ3X7.8 AWC3
86 PM07ZF0 1 PIN
ピン
87 PM60534 1 HOLDER
ホルダ
88 H54251 4 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
89 W1010A 4 WASHER, CONICAL
ワッシャ　皿
M-3-L
90 A5178X 2 O RING
Ｏリング
φ18.5Xφ0.9(ﾃﾌﾛﾝｺｰﾃｨﾝｸﾞ)
Consumable Parts
91 PM07ZC0 2 PLATE, STOPPER
プレート　ストツパ
92 K5258F 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X008(3ｶ ｼﾛ)
93 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
94 PB34294 1 BKT
ＢＫＴ
95 H54251 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X006(3ｶ ｼﾛ)
96 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
97 PM60632 1 HOLDER
受け
98 K5169H 2 SCREW, C/R COUNTERSUNK
小ネジ　十穴皿
M02X004(ｽﾃﾝﾚｽ)
99 XK04540 1 BOARD, PRINTED CIRCUIT
基板　プリント
100 K51756 1 SCREW, C/R PAN
小ネジ　十穴鍋
M02.5X005(ｽﾃﾝﾚｽ)
101 W1106A 1 WASHER, LOCK
ワッシャ　スプリング
2.5M/M(3ｶ ｼﾛ)
102 W60565 1 WASHER, FLAT
ワッシャ　平
2.5M/MX0.5X5 ｺｶﾞﾀﾏﾙ(3ｶ ｼﾛ)
26
PTS-NAOF-09
OF HEAD 2/
OF ヘッド 2/
UH01248
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
103 PB34301 1 COVER
カバー
104 K5258D 2 SCREW, HEX SOCKET BUTTON
小ネジ　六角穴ボタン
M03X005(3ｶ ｼﾛ)
105 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
106 PB39333 1 BKT
ＢＫＴ
107 H54250 2 BOLT, HEX SOCKET
ボルト　六角穴
M03X005(3ｶ ｼﾛ)
108 W1106C 2 WASHER, LOCK
ワッシャ　スプリング
3M/M(3ｶ ｼﾛ)
109 PB40073 1 RETAINER, WIRING
押え　配線
110 K65003 1 SCREW, HEX SOCKET COUNTERSUNK
小ネジ　六角穴皿
M03X005(3ｶ ｼﾛ)
27

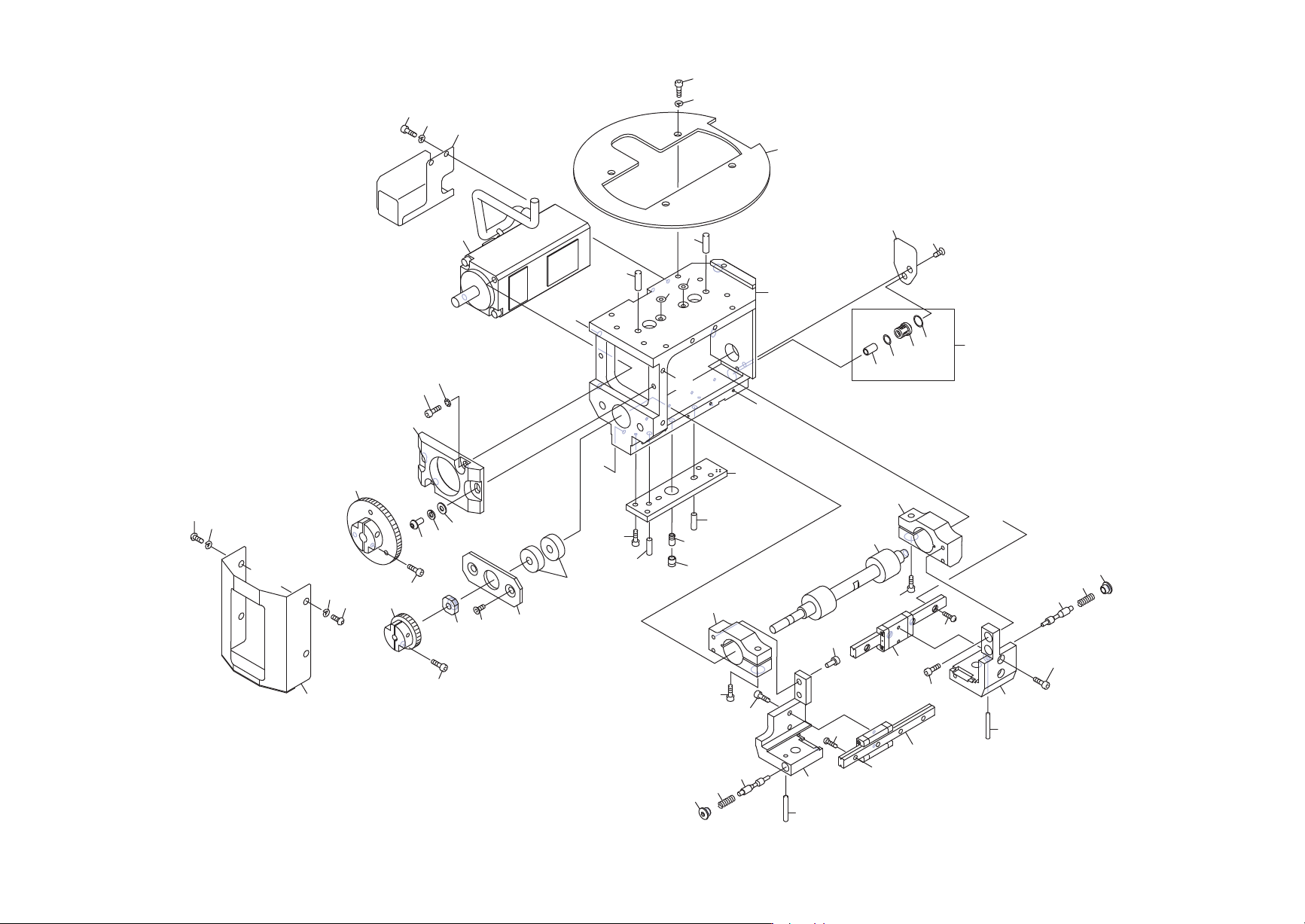

PTS-NAOF-09
B
B
B
B
A
A
C
C
C
C
D
D
D
D
A
A
1
4
5
6
2
3
3
2
7
8
9
14
55
56
57
56
57
10
11
18
41
12
13
15
16
17
40
19
24
24
54
53
48
50
51
49
52
28
34
34
27
31
32
33
31
32
33
35
29
35
36
37
39
38
42
46.1
45
25
25
46
47
47
30
30
34.1
34.1
26
2)࣊ࢵࢻ
OF HEAD 3/
UH01248
28
