OF-NF07A-NOZZLE STATION OF-NF07A-ノズル ステー ション UL02214 No. Drg.No. & Code No. QTY Description Rating Remarks 番号 図番 & ｺｰﾄﾞ番 号 個数 品名 規格 備考 1 2AGTMG0 00200 1 HOLDER ホルダ 1.1 PM853 36 1 HOLDER ホルダ 2 PM0B7R 2 2 PIN, REFE…
B
B
20pieces
A
A
9pieces
A
A
㸨㹌㹄㸮㸵㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
B
B
B
B
1.1
11
13
14
15
12
3
4
26
27
5
9
10
6
7
16
17
18
21
22
25
25
25
23
19
24
25
17
16
28
2
2
8
1
UL02214
2)1)$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ

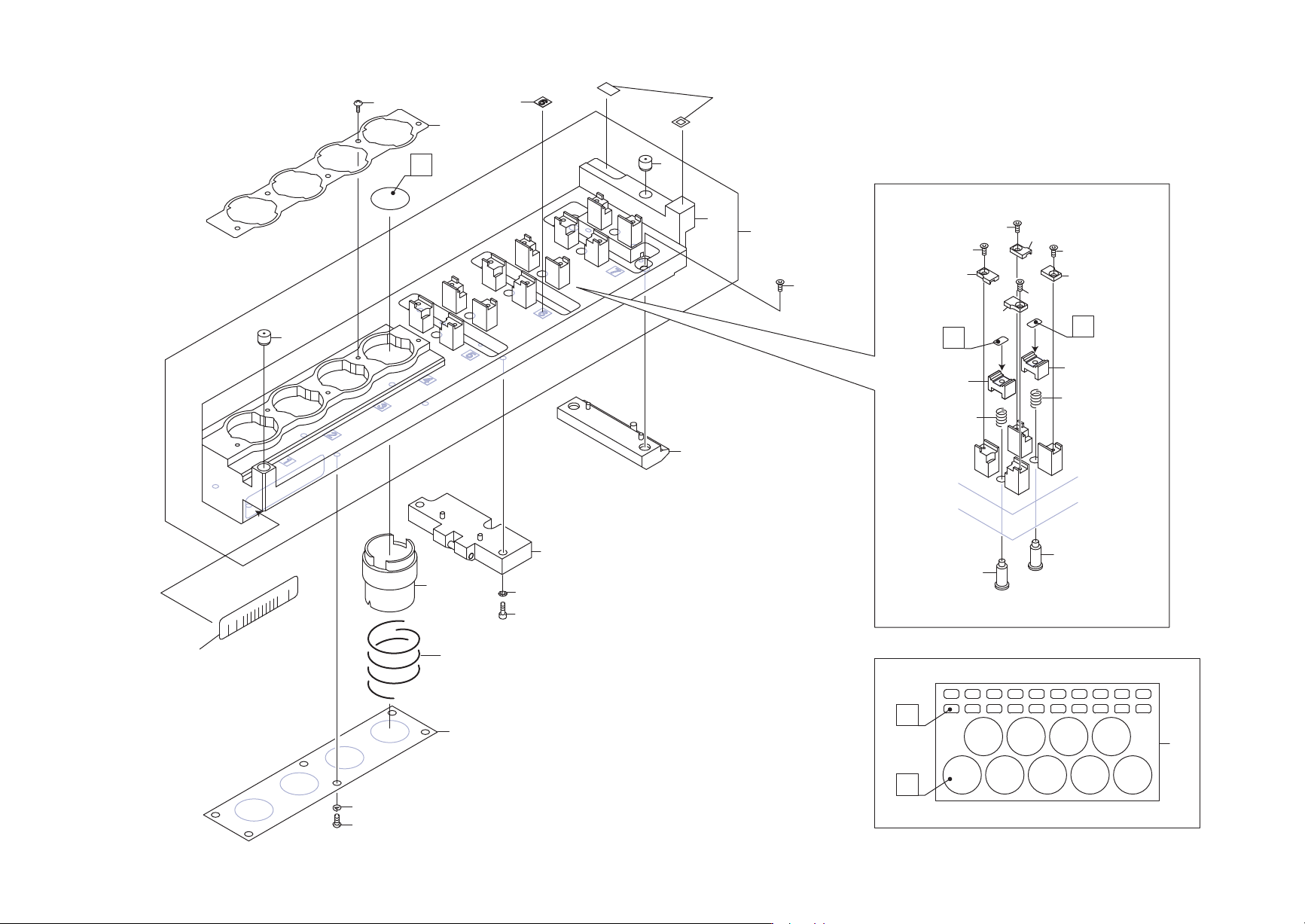

OF-NF07A-NOZZLE STATION
40
PTS-NAOF-09
OF-NF07A-NOZZLE STATION
OF-NF07A-ノズル ステーション
UL02214
No. Drg.No. & Code No. QTY Description Rating Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名 規格 備考
1 2AGTMG000200 1 HOLDER
ホルダ
1.1 PM85336 1 HOLDER
ホルダ
2 PM0B7R2 2 PIN, REFERENCE
ピン 基準
3 PB34662 1 COVER
蓋
4 K5170L 5 SCREW, C/R TRUSS
小ネジ 十穴トラス
M02X004(ｽﾃﾝﾚｽ)
5 PB34671 1 PLATE
プレート
6 K5258D 6 SCREW, HEX SOCKET BUTTON
小ネジ 六角穴ボタン
M03X005(3ｶ ｼﾛ)
7 W1106C 6 WASHER, LOCK
ワッシャ スプリング
3M/M(3ｶ ｼﾛ)
8 PS01201 1 SHEET
シート
9pieces,20pieces/sheet, Consumable Parts
9 PZ38560 4 SPRING
スプリング
10 PJ06551 4 CLAMPER
クランパ
11 AA0HK05 1 GUIDE
ガイド
12 2MGTMA004701 2 SCREW, HEX SOCKET COUNTERSUNK
小ネジ 六角穴皿
13 AA96706 1 BLOCK
ブロック
14 2MHEFA042101 2 BOLT, HEX SOCKET
ボルト 六角穴
15 W1010A 2 WASHER, CONICAL
ワッシャ 皿
M-3-L
16 PM60923 6 SHAFT
シャフト
17 PZ38550 6 SPRING
スプリング
18 PJ06463 3 HOLDER
受け
BLUE
19 PJ06473 3 HOLDER
受け
BLACK
21 PM07TN0 3 HOLDER, JAW
受け 爪
22 PM07TR0 3 HOLDER, JAW
受け 爪
23 PM07TS0 3 HOLDER, JAW
受け 爪
24 PM07TT0 3 HOLDER, JAW
受け 爪
25 K5169H 12 SCREW, C/R COUNTERSUNK
小ネジ 十穴皿
M02X004(ｽﾃﾝﾚｽ)
26 PX00091 1 NAMEPLATE
銘板
27 PX04752 1 SEAL, BAR CODE
シール バーコード
unit serial number
28 PX09531 1 SEAL, BAR CODE
シール バーコード
unit serial number
41
PTS-NAOF-09
㸨㹌㹄㸮㸳㸿ࠉ㸯㸰㸱㸲㸳㸴㸨
B
B
20pieces
A
A
9pieces
A
A
B
B
B
B
1.1
11
13
14
15
12
3
4
26
9
10
5
6
7
27
28
16
17
18
21
22
25
25
25
23
19
24
25
17
16
2
2
8
1
UL03014
2)1)$ࣀࢬࣝࢫࢸ࣮ࢩࣙࣥ

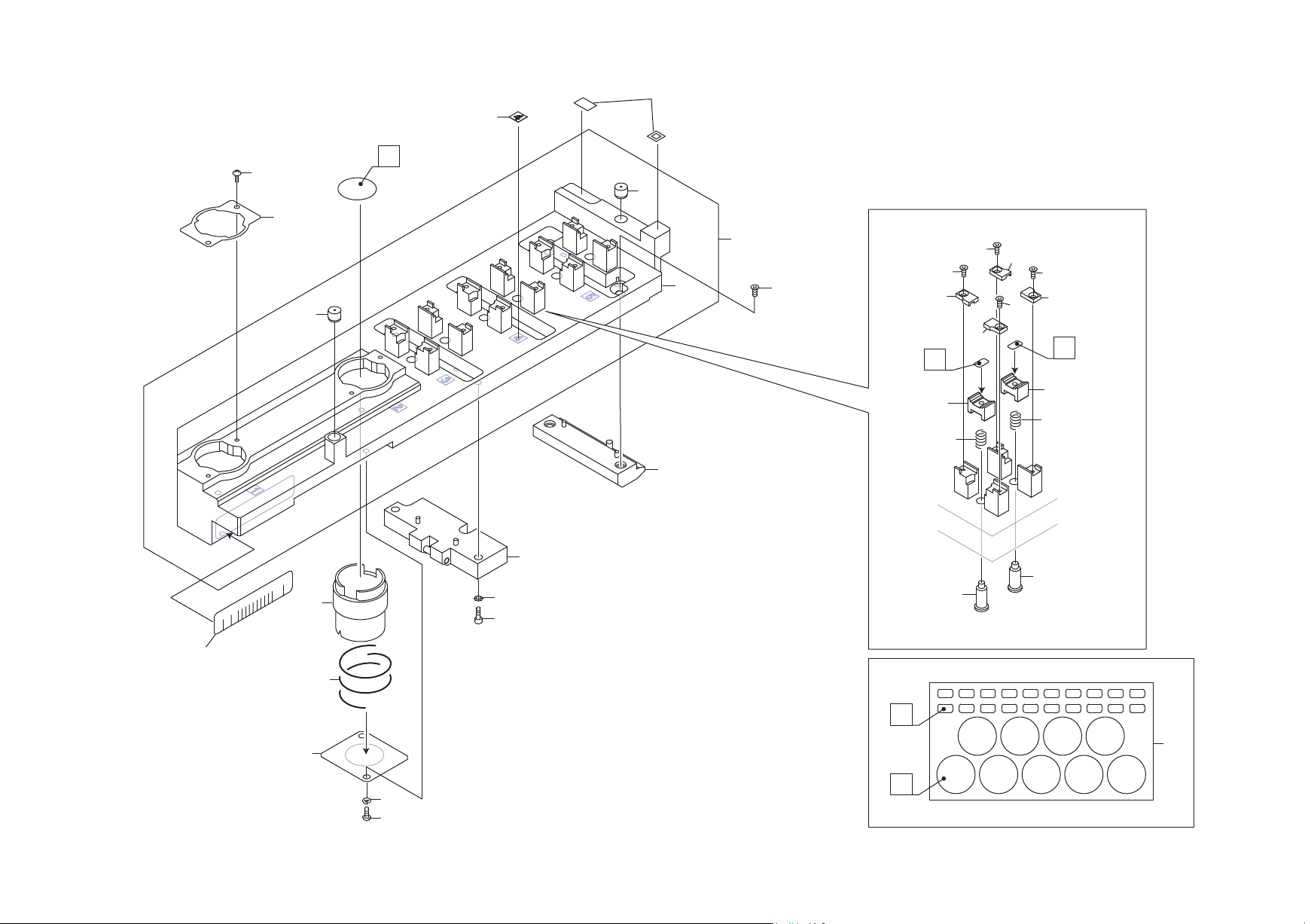

OF-NF05A-NOZZLE STATION
42
PTS-NAOF-09
