共通事项
操作方法

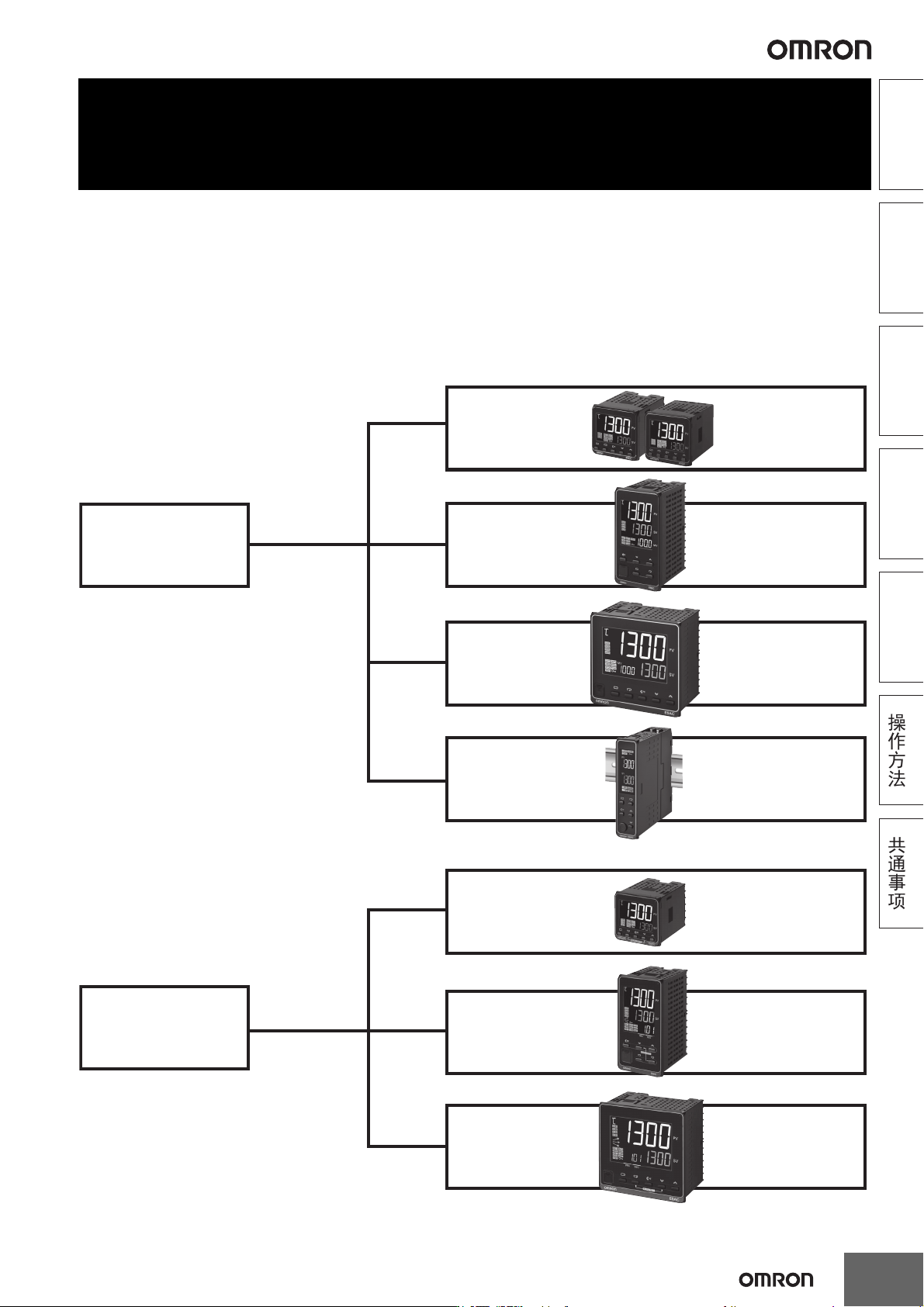

数字温控器
E5□C/E5□C-T
使用大字体PV显示(白色)，提高可视性。
选择、操作及设定简便。
还可以提供便于保养和更换的插入型(配线维持原状)、适合与触摸屏/PLC相连
的DIN导轨安装型、应用范围广的程序型。
E5□C-800
系列
E5□C-T系列
E5CC-800
E5CC-U-800
E5EC-800
E5AC-800
E5CC-T
E5EC-T
E5AC-T
E5DC-800
数字温控器
程序型
数字温控器
DIN48×48mm
DIN48×96mm
DIN96×96mm
宽22.5mm
DIN导轨安装
DIN48×48mm
DIN48×96mm
DIN96×96mm
2页
18页
18页
34页
48页
64页
64页
2
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法

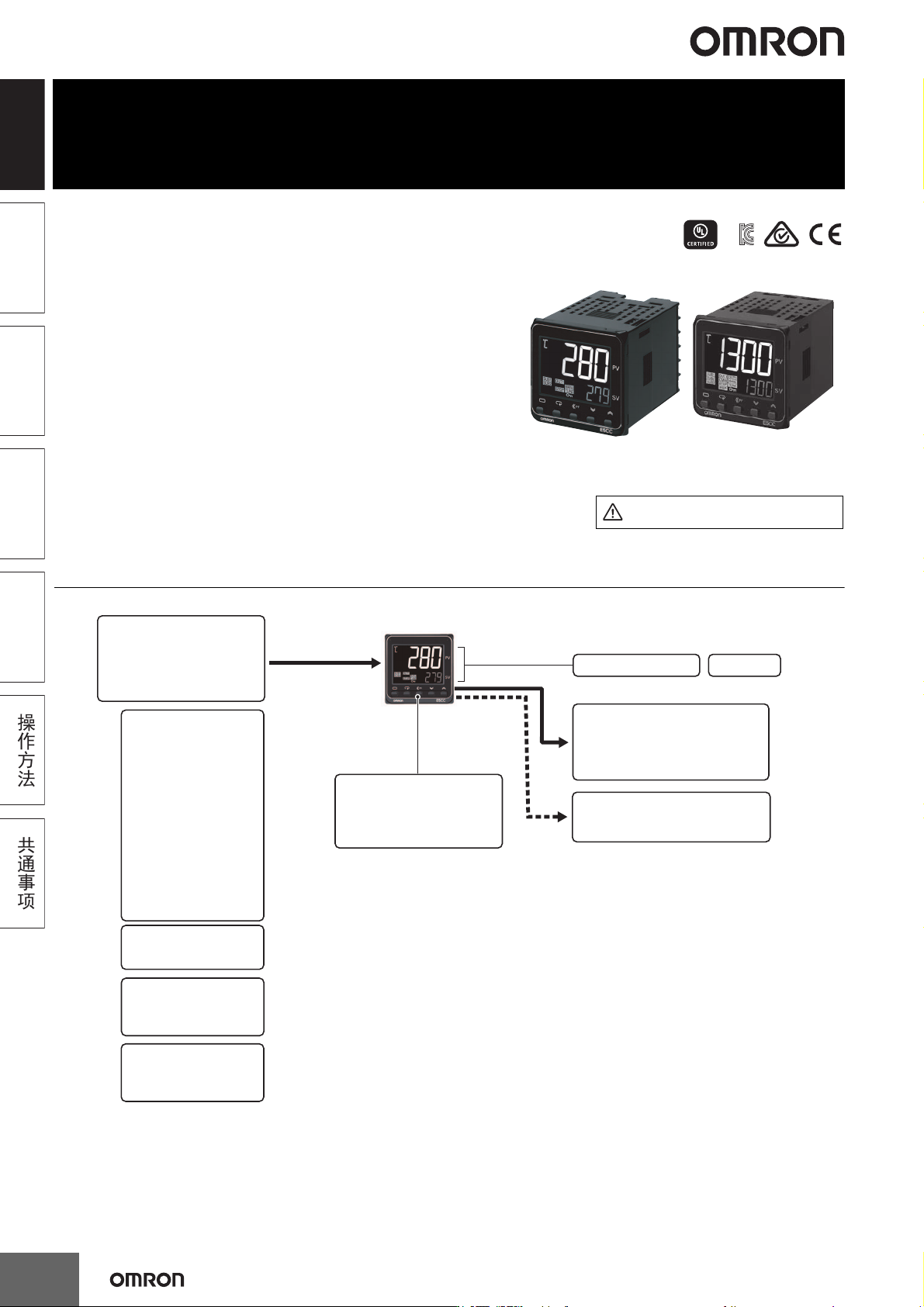

数字温控器(简易型)
E5CC/E5CC-U-800 (48×48 mm)
白色大字体PV显示，读数更为容易
选型、设定及操作更为简捷
完善的输入/输出，功能齐全
性能更强、功能更完善
应用范围更为广泛
· 高达15.2mm的白色PV显示字体，大幅提升读数的可视性。
·50ms高速采样周期。
· 机体小巧(进深仅60mm)。
· 无需编程，即可轻松连至PLC进行通信。 通过组件间通信实现温
控器的相互连接。
主要输入输出功能
*
48×48 mm
E5CC-800
请参考第89页上的“请正确使用”。
48×48 mm
E5CC-U-800
*在UL的CSA标准评价
双行显示屏：PV/SV
4位显示屏
E5CC-800/
E5CC-U-800
显示精度
E5CC-800
• 热电偶输入：PV的
±0.3%
• Pt输入：PV的±0.2%
• 模拟量输入：FS的
±0.2%
E5CC-U-800
• 热电偶输入：PV的
±1%
• Pt输入：PV的±0.2%
• 模拟量输入：FS的
±0.2%
采样周期
• 50 ms
控制输出1
• 继电器输出
• 电压输出(用于驱动SSR)
• 线性电流输出
• PF(转换)键
• 温度状态显示
• 独立的加热和冷却PID控制
• 变更参数显示
辅助输出
• 2
通信方式
• 无
• RS-485
事件输入
• 无
• 2
传感器输入
通用输入
• 热电偶
• Pt
• 模拟量电流/电压输入
E5CC/E5CC-U-800
3
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法
型号结构及标准型号
型号结构
E5CC-800 48x48mm
E5CC-U-800 48x48mm
加热和冷却控制
●加热和冷却控制的使用
控制输出分配
1点辅助输出用于冷却控制输出。
控制
如果使用PID控制，则可以分别设置用于加热和冷却的PID控制。
使用该方式可方便地对具有不同加热和冷却响应特性的系统进行控制。
选装件(另售)
端子盖
注. 不可使用E53-COV10。
相关的安装尺寸请参见第 12页。
防水垫
注. 数字温控器均附带该型号的防水垫。
电流检测器(CT)
适配器
注. 当E5B□控制器带有前面板时，请使用该适配器。
DIN安装适配器
防水盖板
安装适配器
注. 数字温控器均附带该型号的安装适配器。
前盖
插座(E5CC-U-800用)
控制输出
1
辅助输出 通信方式 加热器断线 事件输入 电源电压 型号
继电器输出
2点
-
--
100～240VAC
E5CC-RX2ASM-800
电压输出
E5CC-QX2ASM-800
线性电流输出
E5CC-CX2ASM-800
继电器输出
24VAC/VDC
E5CC-RX2DSM-800
电压输出
E5CC-QX2DSM-800
线性电流输出
E5CC-CX2DSM-800
继电器输出
1点
2点
100～240VAC
E5CC-RX2ASM-801
电压输出
E5CC-QX2ASM-801
继电器输出
24VAC/VDC
E5CC-RX2DSM-801
电压输出
E5CC-QX2DSM-801
继电器输出
RS-485
-
100～240VAC
E5CC-RX2ASM-802
电压输出
E5CC-QX2ASM-802
继电器输出
24VAC/VDC
E5CC-RX2DSM-802
电压输出
E5CC-QX2DSM-802
线性电流输出
-
2点
100～240VAC
E5CC-CX2ASM-804
线性电流输出
24VAC/VDC E5CC-CX2DSM-804
控制输出
1
辅助输出 通信方式 加热器断线 事件输入 电源电压 型号
继电器输出
2点
---
100～240VAC
E5CC-RW2AUM-800
电压输出
E5CC-QX2AUM-800
继电器输出
24VAC/VDC
E5CC-RW2DUM-800
电压输出
E5CC-QX2DUM-800
型号
E53-COV17
E53-COV23
型号
Y92S-P8
孔径 型号
φ5.8 E54-CT1
φ12.0 E54-CT3
型号
Y92F-45
型号
Y92F-52
型号
Y92A-48N
型号
Y92F-49
类型 型号
硬质前盖
Y92A-48H
软质前盖
Y92A-48D
类型 型号
正面连接插座
P2CF-11
正面连接插座
(指触保护型)
P2CF-11-E
背面连接插座
P3GA-11
背面连接插座用端子盖
(指触保护型)
Y92A-48G
