共通事项
操作方法
规格
额定值
电源电压
型号中带A的温控器：100～240VAC， 50/60Hz
型号中带D的温控器：24VAC， 50/60Hz；24VDC
容许电压变动范围 额定电源电压的85%～110%
功耗 5.2VA以下(100～240VAC时)；3.1VA以下(24VAC时)/1.6W以下(24VDC时)
传感器输入
温度输入
热电偶：K、 J、 T、 E、 L、 U、 N、 R、 S、 B、 W或PL II
铂电阻：Pt100或JPt100
红外线温度传感器(ES1B)：10～70℃、 60～120℃、 115～165℃或140～260℃
模拟量输入
电流输入：4～20mA或0～20mA
电压输入：1～5V， 0～5V或0～10V
输入阻抗
电流输入：150Ω以下，电压输入：1MΩ以上
(连接ES2-HB/THB时需采用1:1连接方式。 )
控制方式 ON/OFF控制或2-PID控制(带自动调谐)
控制输出
继电器输出
E5CC-800：SPST-NO， 250VAC， 3A(阻性负载)，电气寿命：10万次，最小适用负载：5V/
10mA
E5CC-U-800： 1c AC250V 3A(电阻负载)电气寿命10万次　最小适用负载 5V 10mA
电压输出
(用于驱动SSR)
输出电压：12VDC±20%(PNP)，最大负载电流：21mA，带短路保护电路
线性电流输出 DC 4～20mA/0～20mA，负载：500Ω以下，分辨率：约10,000
辅助输出
输出点数 2点
输出规格
SPST-NO继电器输出， 250VAC，带有2点输出的机型： 3A(阻性负载)
电气寿命：10万次，最小适用负载：10mA(5V时)
事件输入
输入点数 2点
外部接点输入规格
有接点输入时：ON：1kΩ以下 OFF：100kΩ以上
无接点输入时：ON：残留电压1.5V以下 OFF：漏电流0.1mA以下
电流流量：约7mA(每个接点)
设定方式 以前面板上的按键进行数字设定
显示方式
11段数字显示及单独状态指示灯
字符高度：15.2mm(PV)/7.1mm(SV)
多重SP 最多可存储8个设定点(SP0～SP7)，同时可使用事件输入、按键操作或串行通信的方式选择。
其它功能
手动输出、加热/冷却控制、回路断线报警、SP倾斜、其它报警功能、加热器断线(HB)报警(含SSR
故障(HS)报警)、40% AT、100% AT、MV限制、输入数字滤波器、自整定、PV输入补偿、运行/
停止、保护功能、温度状态显示、输入值的移动平均处理
使用环境温度 -10～55℃(无凝露、无结冰)
使用环境湿度 25%～85%
保存温度 -25～65℃(无凝露、无结冰)
E5CC/E5CC-U-800
5
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法
输入范围(通用输入)
●热电偶/铂电阻
阴影部分的设定为默认设定。
各输入类型的适用标准如下：
K、 J、 T、 E、 N、 R、 S、 B：JIS C 1602-1995、 IEC 60584-1 JPt100：JIS C 1604-1989、 JIS C 1606-1989
L：Fe-CuNi、 DIN 43710-1985 Pt100：JIS C 1604-1997、 IEC 60751
U：Cu-CuNi、 DIN 43710-1985 PL II：根据德国BASF公司(原Engelhard公司)提供的II型热电偶用铂合金电动势表
W：W5Re/W26Re、 ASTM E988-1990
●模拟量输入
输入类型 铂电阻 热电偶 红外线温度传感器
品名
Pt100 JPt100 K J T E L U N R S B Ω
PLII
10～
70℃
60～
120℃
115～
165℃
140～
260℃
2300
1800
1700
1600
1500
1400
1300
1200
1100
1000
900
800
700
600
500
400
300
200
100
0
-100
-200
2300
1800
1700 1700
1300 1300 1300
850 850 850
600
500.0 500.0 500.0
400.0
400
400.0
400
400.0
260
120 165
100.0 100.0
90
100
0.0 0.0 00 000000
-20.0
-100
-20.0
-100
-200
-199.9 199.9
-200 -200
-199.9
-200 -200
-199.9
-200
设定号
012345 6 7 8 9 101112131415161718192021222324
输入类型 电流 电压
输入规格
4
～
20mA 0
～
20mA
1～5V 0～5V 0～10V
设定范围
通过比例缩放后为以下范围之一：
-1,999～9,999、 -199.9～999.9、
-19.99～99.99或-1.999～9.999
设定号
25 26 27 28 29
温度范围(℃)
E5CC/E5CC-U-800
6
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法

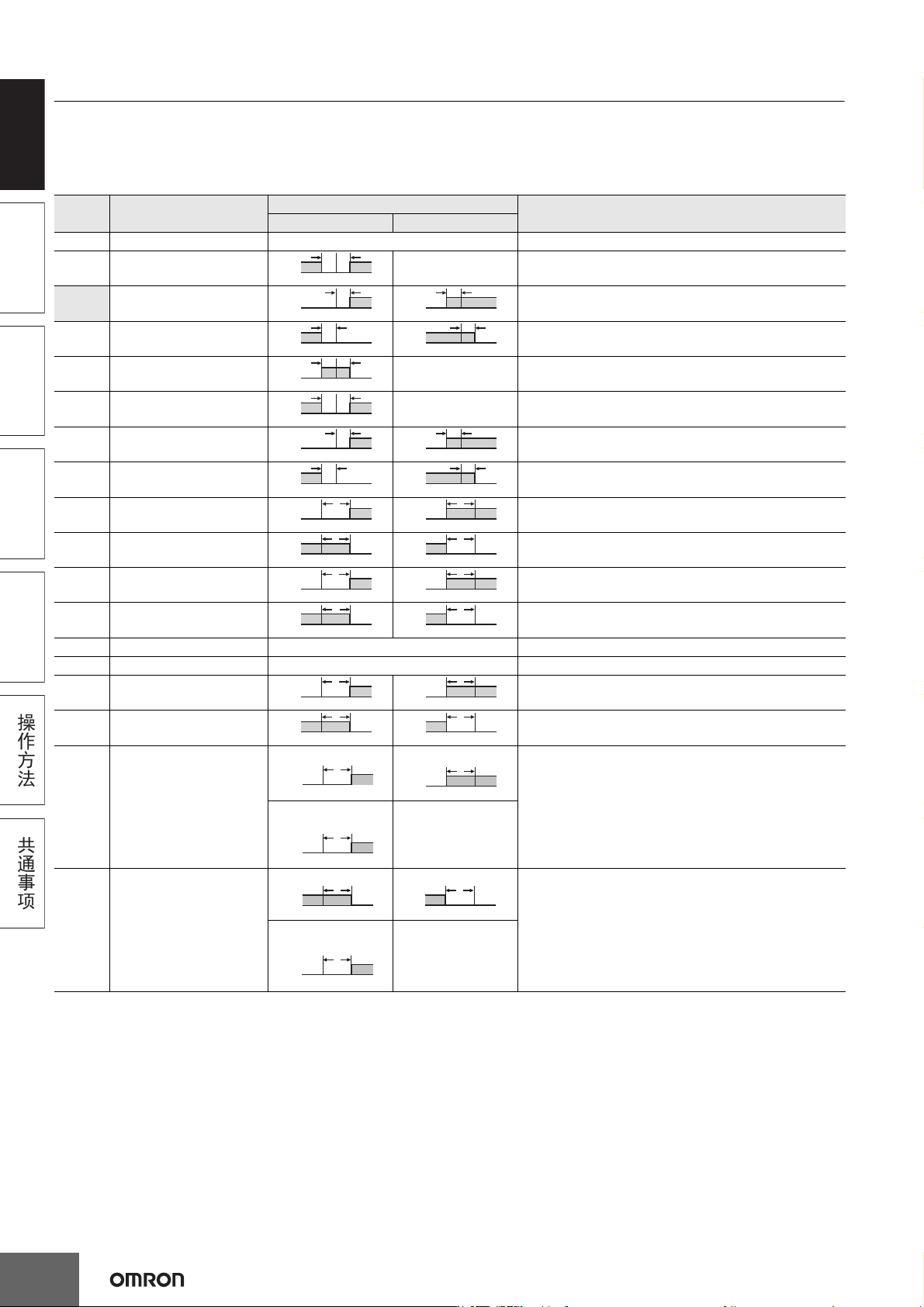

报警输出
