E5 □ C-800/E5 □ C-T 93 E 5 C C - T E 5 D C - 8 0 0 E 5 A C - 8 0 0 E 5 E C - 8 0 0 E 5 C C - U - 8 0 0 E 5 C C - 8 0 0 E 5 A C - T E 5 E C - T 共通事项 操作方法 主单元的 拆卸方法 请按下主 单元的 2 个挂钩， 从端子单 元上拆下 主单元。 端板的安 装方法 请务必将 PFP-M 端板安装 在…
E5□C-800/E5□C-T
9292
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法
●运行注意事项
(1) 使用自调谐时，温控器和负载 ( 加热器等 ) 的电源同时或先
接通负载电源。若先打开温控器的电源，再打开负载的电
源，则无法实现正确的自调谐及较佳控制。
先预热再运行时，请在预热完成后先断开电源，然后同时
接通温控器和负载的电源。 (也可通过从STOP切换到RUN
来重新接通温控器的电源)
(2) 使用时，请勿靠近收音机、电视机及无线设备，否则可能
妨碍信号接收。
●其它
(1) 可能会导致计算机误动作。请勿在短时间内反复插拔 USB-
串行转换电缆的USB连接器。
(2) 将 USB 连接器连接到计算机后，计算机需一定时间才能识
别到电缆，并非故障。开始通信前，请确认COM端口号。
(3)
否则，
USB-
串行转换电缆可能会误动作。请勿通过
USB
集线器
连接到计算机上。
(4) 否则，USB-串行转换电缆可能会误动作。连接到计算机上
时，请勿使用延长电缆等来延长USB部分。
●安装方法
向安装面板上安装的方法
E5CC-800/E5CC-T
E5CC-800/E5CC-T可使用2种端子盖。
E5CC-U-800
请另行购买E5CC-U-800的连接插座(P2CF-11或P3GA-11)。
(1) 若需要防水，安装时请向本体插入防水垫。紧密安装时不
能防水。
不需要防水功能时，可以不使用防水垫。
对于E5CC-U-800，即使插入防水垫也无法防水。
(2) 将E5CC-800/E5CC-U-800/E5CC-T插入面板上的安装孔。
(3) 将适配器从端子部一侧按入，直到靠到面板，然后将本体临
时固定。
(4) 拧紧适配器的固定螺钉(2处)。拧紧时，请将2处螺钉相互慢
慢平衡地进行紧固。请将紧固扭矩控制在0.29～0.39N·m。
E5EC-800/E5AC-800/E5EC-T/E5AC-T
(1) 若需要防水，安装时请向本体插入防水垫。紧密安装时不能
防水。
不需要防水功能时，可以不使用防水垫。
(2) 将 E5EC-800/E5AC-800/E5EC-T/E5AC-T 插入面板上的安装
孔。
(3) 将适配器从端子部一侧按入，直到靠到面板，然后将本体临
时固定。
(4) 拧紧适配器的固定螺钉(2处)。拧紧时，请将2处螺钉相互慢
慢平衡地进行紧固。请将紧固扭矩控制在0.29～0.39N·m。
安装到DIN导轨上的方法与从DIN导轨上拆卸的方法
E5DC-800
·安装
降下端子单元的导轨挂钩，将上方的卡爪抵住导轨。
按入本体直至导轨挂钩到达可锁定的位置，锁定导轨挂钩。
·拆卸
使用一字螺丝刀等将导轨挂钩向下拉出，从下侧拉起。
面板
防水垫
端子盖
(E53-COV17)
适配器
端子盖
(E53-COV23)
端子盖
(E53-COV24)
适配器
(E53-COV24)
面板
防水垫
适配器
防水垫
①放下导轨挂钩
③按入本体
②将上方的卡爪抵住导轨
④锁定
E5□C-800/E5□C-T
93
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法
主单元的拆卸方法
请按下主单元的2个挂钩，从端子单元上拆下主单元。
端板的安装方法
请务必将PFP-M端板安装在本体的两端。
DIN导轨的安装方法
DIN导轨请通过3根以上的螺钉安装在控制柜内。
·DIN导轨(另售)
PFP-50N(50cm)/PFP-100N(100cm)
将DIN导轨垂直安装在地面上。
向安装面板上安装的方法
E5DC-800
(1) 将E5DC-800插入面板上的安装孔。(请在插入主单元后再安
装端子单元。 )
(2) 将适配器从端子单元一侧按入，直到靠到面板，然后将本
体临时固定。
(3) 拧紧适配器的固定螺钉(2处)。拧紧 时 ，请 将2处螺钉相互慢
慢平衡地进行紧固。
请将紧固扭矩控制在0.29～0.39N·m。
端子盖的安装方法
E5CC-800/E5CC-T
如下图所示，弯曲端子盖E53-COV23将其安装到端子台上。不
能安装在反方向。此外，也可使用端子盖E53-COV17。
确认端子盖E53-COV17上的“UP”字样，将端子盖嵌入上下的
孔中。
E5EC-800/E5AC-800/E5EC-T/E5AC-T
如下图所示，弯曲端子盖E53-COV24将其安装到端子台上。不
能安装在反方向。
①
①
②
单独安装 紧密安装
①
②
垂直○
水平×
主单元
面板
端子单元
适配器
端子盖
(E53-COV17)
适配器
･E53-COV17时 ･E53-COV23时
端子部分放大图
端子部分放大图
向箭头方向弯曲，
将其插入
E5□C-800/E5□C-T
9494
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法

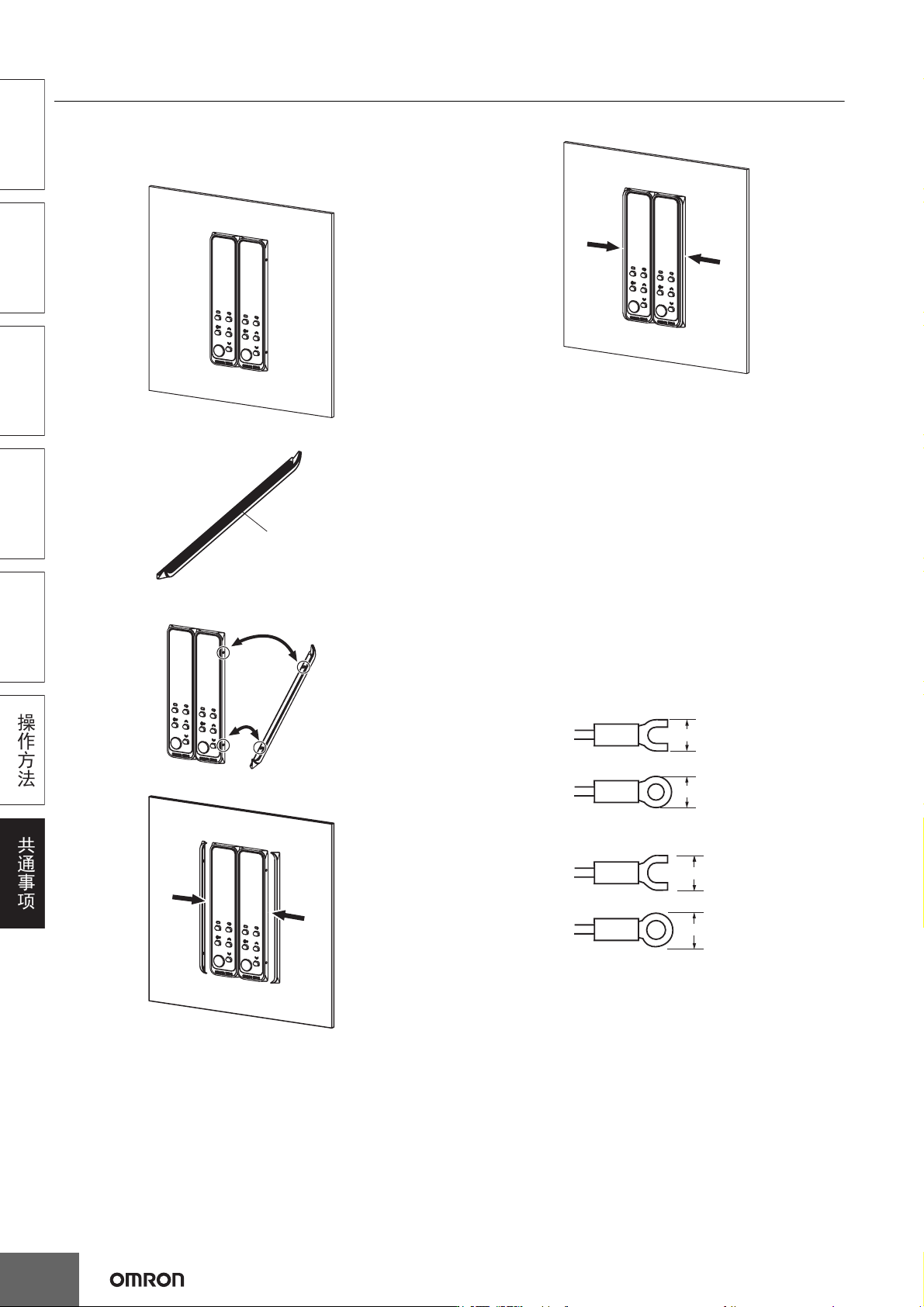

端盖的安装方法
E5DC-800
(1) 将E5DC-800设置在面板上。
(2) 请撕下端盖上的双面胶带的剥离纸。
(3) 设置时，请将E5DC-800的凹陷部分对准端盖的凸起部分。
(4) 请切实固定双面胶带。
●接线注意事项
·为避免噪声干扰，请将信号线与电力线分开接线。
·电缆请使用屏蔽双绞线(AWG24(截面积0.205mm
2
)～
AWG18(截面积0.823mm
2
))。
E5CC-U-800请使用(AWG24(截面积0.205mm
2
)～AWG14(
截面积2.081mm
2
))。 E5CC-800/E5EC-800/E5AC-800/E5DC-
800/
E5□C-T的电线包皮剥离量为6～8mm， E5CC-U的电线包
皮剥离量为5～6mm。
·请使用压接端子对端子部分进行接线。
·接线材料及压接工具请使用适用于压接端子的产品。
·请将端子螺钉的紧固扭矩控制在0.43～0.58N·m。 E5CC-U-
800为0.5N·m。
·E5CC-800/E5EC-800/E5AC-800/E5DC-800/E5□C-T的压接
端子请使用M3.0，其形状如下。
E5CC-U-800的压接端子请使用M3.5，其形状如下。
双面胶带
5.8mm以下
5.8mm以下
7.2mm以下
7.2mm以下
