E5 □ C-800/E5 □ C-T 92 92 E 5 C C - T E 5 D C - 8 0 0 E 5 A C - 8 0 0 E 5 E C - 8 0 0 E 5 C C - U - 8 0 0 E 5 C C - 8 0 0 E 5 A C - T E 5 E C - T 共通事项 操作方法 ● 运行注 意事项 (1 ) 使用 自调谐时 ，温控器 和负载 ( 加热器等 ) 的电 源同时或 先 接通负载电 源。若先打开温…
E5□C-800/E5□C-T
91
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法
(22)请勿在通信状态下拆装转换电缆和USB-串行转换电缆。否
则会导致故障、误动作。
(23)请勿使本体的金属部分接触到外部的电源端子。
(24)关于E5□C-800的通信距离规格、电缆，请参照“E5□C-800
数字温控器 用户手册”(Man.No.：H180-CN1-05)。
关于E5□C-T，请 参 照 “E5□C-T 数字温控器 程序型 用户手
册”(Man.No.：H188-CN5-01)。
(25)请勿强行扭曲或拉拽通信用电缆。
(26)请勿在 USB- 串行转换电缆与温控器相连的状态下接通或
切断温控器本体的电源。否则会导致温控器误动作。
(27)请确认USB-串行转换电缆的指示器动作正常。受使用情况
影响，可能会导致连接器、电缆提早老化，从而无法正确
通信，因此请定期进行检查和更换。
(28)强行按入可能会导致其损坏。连接连接器时，请确认连接
器的方向，正确连接。不能顺利插入时请勿强行按入，
(29)电缆受噪声干扰后可能会导致设备误动作。请勿在转换电
缆和USB-串行转换电缆与设备始终相连的状态下使用。
(30)在E5DC-800中，将主单元安装到端子单元上时，请确认主
单元的挂钩已切实插入端子单元。
(31)在E5CC-U-800中，安装到插座上时，请确认插座的挂钩已
切实插入温控器本体。
(32)将DIN导轨垂直安装在地面上。
(33)在E5DC-800中，如需对端子单元拆装主单元，请先切断电
源，切勿用手触摸端子和电子零件，并避免给以冲击。插
入时，请勿使电子零件接触外壳。
(34)请注意， E5□C-T的端子的最高温度为75℃。
E5CC/E5CC-U/E5EC/E5AC的产品符合劳埃德标准。如需符合
该标准，安装时请满足安装环境(使用条件)。
使用条件
●设置条件
E5CC-800/E5CC-U-800/E5EC-800/E5AC-800 的产品符合劳埃
德标准的安装类型ENV1、ENV2，因此安装到便于空调维护的
位置属于对象范围。此外，请注意避免在船桥、甲板及振动剧
烈的场所中使用。
●为了长时间使用
(1) 在下列温度和湿度范围内使用本产品：
温度：-10～+55℃
(不结冰、凝露)
相对湿度：25～85％
安装在控制柜内时，请注意既不能超过控制柜的环境温
度，温控器周围也不能超过55℃。
(2) 温控器等电子设备的使用寿命不仅由继电器的切换操作次
数决定，而且还由内部电子零件的使用寿命决定。零件寿
命受环境温度影响，环境温度越高寿命越短，环境温度越
低则寿命越长。因此，可通过降低温控器内部的温度，延
长零件寿命。
(3) 多个温控器进行紧密安装或上下并排安装时，会因温控器
的发热使温控器内部的温度上升，降低使用寿命。如果有
必要，需使用风扇或其它方式的通风冷却温控器。
请小心不要只冷却端子部分，以防止测量误差。
●为了实现高精度测量
(1) 当延长热电偶导线时，确保使用与热电偶类型相匹配的补
偿导线。
(2) 当延长铂电阻测温体的导线时，请确保使用具有低电阻的
导线，并且确保3根导线的电阻相同。
(3) 请水平安装。
(4) 如果测量精度低，请检查输入补偿值是否正确设定。
●关于防水性(E5CC-U-800/E5DC-800除外)
保护构造如下表所示。保护构造未明示，或IP□0的部分不具
备防水性。
正面：IP66、背面外壳：IP20、端子部：IP00
若需要防水，安装时请向本体插入防水垫。此外，请确保
E5EC-800/E5AC-800/E5EC-T/E5AC-T的正面设定工具用端口
罩盖已切实关闭。
使用防水垫时，保护构造为IP66。 (为确保达到IP66的防水等
级，防水垫和正面设定工具用端口罩盖会因使用环境发生老
化、收缩或硬化，因此建议定期更换。定期更换时期因使用环
境而异。请用户自行确认。大致以3年以下为更换标准。此外，
对没有进行定期更换的防水等级，本公司概不负责。)不采用防
水构造时，无需安装防水垫。
关于对船舶标准的适用
使用注意事项
E5□C-800/E5□C-T
9292
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法
●运行注意事项
(1) 使用自调谐时，温控器和负载 ( 加热器等 ) 的电源同时或先
接通负载电源。若先打开温控器的电源，再打开负载的电
源，则无法实现正确的自调谐及较佳控制。
先预热再运行时，请在预热完成后先断开电源，然后同时
接通温控器和负载的电源。 (也可通过从STOP切换到RUN
来重新接通温控器的电源)
(2) 使用时，请勿靠近收音机、电视机及无线设备，否则可能
妨碍信号接收。
●其它
(1) 可能会导致计算机误动作。请勿在短时间内反复插拔 USB-
串行转换电缆的USB连接器。
(2) 将 USB 连接器连接到计算机后，计算机需一定时间才能识
别到电缆，并非故障。开始通信前，请确认COM端口号。
(3)
否则，
USB-
串行转换电缆可能会误动作。请勿通过
USB
集线器
连接到计算机上。
(4) 否则，USB-串行转换电缆可能会误动作。连接到计算机上
时，请勿使用延长电缆等来延长USB部分。
●安装方法
向安装面板上安装的方法
E5CC-800/E5CC-T
E5CC-800/E5CC-T可使用2种端子盖。
E5CC-U-800
请另行购买E5CC-U-800的连接插座(P2CF-11或P3GA-11)。
(1) 若需要防水，安装时请向本体插入防水垫。紧密安装时不
能防水。
不需要防水功能时，可以不使用防水垫。
对于E5CC-U-800，即使插入防水垫也无法防水。
(2) 将E5CC-800/E5CC-U-800/E5CC-T插入面板上的安装孔。
(3) 将适配器从端子部一侧按入，直到靠到面板，然后将本体临
时固定。
(4) 拧紧适配器的固定螺钉(2处)。拧紧时，请将2处螺钉相互慢
慢平衡地进行紧固。请将紧固扭矩控制在0.29～0.39N·m。
E5EC-800/E5AC-800/E5EC-T/E5AC-T
(1) 若需要防水，安装时请向本体插入防水垫。紧密安装时不能
防水。
不需要防水功能时，可以不使用防水垫。
(2) 将 E5EC-800/E5AC-800/E5EC-T/E5AC-T 插入面板上的安装
孔。
(3) 将适配器从端子部一侧按入，直到靠到面板，然后将本体临
时固定。
(4) 拧紧适配器的固定螺钉(2处)。拧紧时，请将2处螺钉相互慢
慢平衡地进行紧固。请将紧固扭矩控制在0.29～0.39N·m。
安装到DIN导轨上的方法与从DIN导轨上拆卸的方法
E5DC-800
·安装
降下端子单元的导轨挂钩，将上方的卡爪抵住导轨。
按入本体直至导轨挂钩到达可锁定的位置，锁定导轨挂钩。
·拆卸
使用一字螺丝刀等将导轨挂钩向下拉出，从下侧拉起。
面板
防水垫
端子盖
(E53-COV17)
适配器
端子盖
(E53-COV23)
端子盖
(E53-COV24)
适配器
(E53-COV24)
面板
防水垫
适配器
防水垫
①放下导轨挂钩
③按入本体
②将上方的卡爪抵住导轨
④锁定
E5□C-800/E5□C-T
93
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法

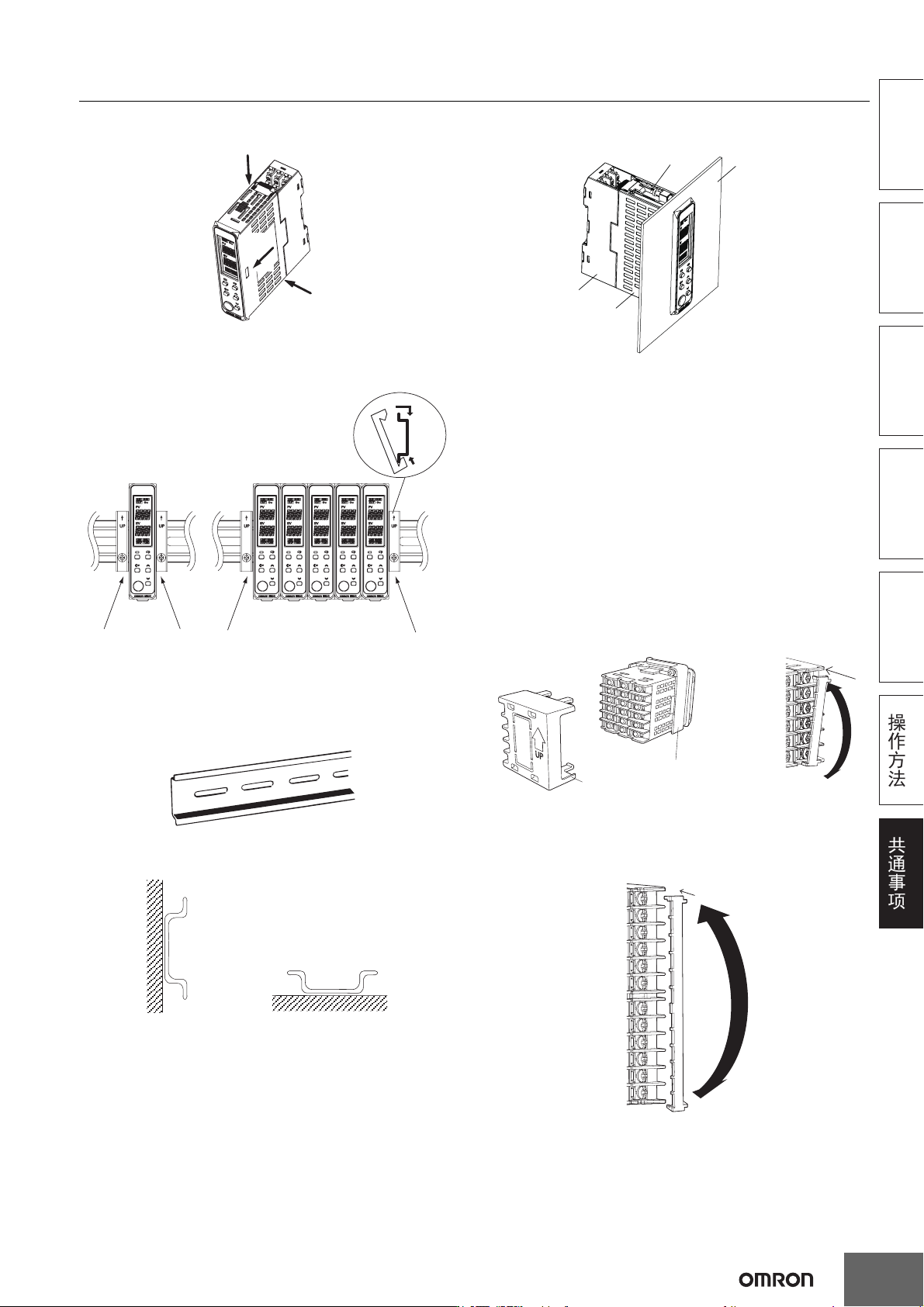

主单元的拆卸方法
请按下主单元的2个挂钩，从端子单元上拆下主单元。
端板的安装方法
请务必将PFP-M端板安装在本体的两端。
DIN导轨的安装方法
DIN导轨请通过3根以上的螺钉安装在控制柜内。
·DIN导轨(另售)
PFP-50N(50cm)/PFP-100N(100cm)
将DIN导轨垂直安装在地面上。
向安装面板上安装的方法
E5DC-800
(1) 将E5DC-800插入面板上的安装孔。(请在插入主单元后再安
装端子单元。 )
(2) 将适配器从端子单元一侧按入，直到靠到面板，然后将本
体临时固定。
(3) 拧紧适配器的固定螺钉(2处)。拧紧 时 ，请 将2处螺钉相互慢
慢平衡地进行紧固。
请将紧固扭矩控制在0.29～0.39N·m。
端子盖的安装方法
E5CC-800/E5CC-T
如下图所示，弯曲端子盖E53-COV23将其安装到端子台上。不
能安装在反方向。此外，也可使用端子盖E53-COV17。
确认端子盖E53-COV17上的“UP”字样，将端子盖嵌入上下的
孔中。
E5EC-800/E5AC-800/E5EC-T/E5AC-T
如下图所示，弯曲端子盖E53-COV24将其安装到端子台上。不
能安装在反方向。
①
①
②
单独安装 紧密安装
①
②
垂直○
水平×
主单元
面板
端子单元
适配器
端子盖
(E53-COV17)
适配器
･E53-COV17时 ･E53-COV23时
端子部分放大图
端子部分放大图
向箭头方向弯曲，
将其插入
