共通事项
操作方法
为防止产品的动作不良、误动作或对性能、功能带来不良影
响，请遵守下列事项。否则可能会导致产品故障。使用时请勿
超过额定值。
(1) 由于是室内专用设备，只限于在室内使用。请勿在下述环
境中保管本产品。
·直接受到加热设备辐射热的场所
·受水或油滴侵袭的场所
·阳光直射的场所
·有尘埃、腐蚀性气体
(尤其是含硫气体、氨气等)的场所
·温度变化剧烈的场所
·可能会结冰、凝露的场所
·振动、冲击影响严重的场所
(2) 请在额定范围内的环境温度及湿度条件下使用及保存本产
品。
多个温控器进行紧密安装或上下并排安装时，会因温控器
的发热使温控器内部的温度上升，降低使用寿命。这时需要
用风扇等对温控器进行强制冷却。
(3) 请在温控器的周围留出一定空间，以免影响散热。请勿堵
塞温控器本体的通风孔。
(4) 请确认端子的极性并进行正确的接线。
(5) E5CC-800/E5EC-800/E5AC-800/E5DC-800/E5 □ C-T 的接线
用压接端子请使用指定的尺寸(M3、宽度5.8mm以下)。
E5CC-800/E5EC-800/E5AC-800/E5DC-800/E5 □C-T 裸线连
接的接线材料是铜制的，请使用AWG24(截面积0.205mm
2
)-
AWG18(截面积0.8231mm
2
)的双绞线或单线。 (电线包皮剥
离量：6～8mm)对1个端子的接线最多为相同尺寸、相同类
型的2根，压接端子最多连接2个。
E5CC-U-800接线用压接端子请使用指定的尺寸(M3.5、宽 度
7.2mm以下)。
E5CC-U-800 裸线连接的接线材料是铜制的，请使用
AWG24(截面积0.205mm
2
)-AWG14(截面积02.081mm
2
)的双
绞线或单线。(电线包皮剥离量：5～6mm)对1个端子的接线
最多为相同尺寸、相同类型的2根，压接端子最多连接2个。
(6) 未使用的端子请勿进行任何连接。
(7) 在电源电压输入方面， AC输入型请使用商用电源。
根据不同的变频器，有些输出规格的输出频率为50/60Hz，
可能会因产品内部温度的上升而导致冒烟、烧损，因此请勿
将变频器的输出用作电源。
(8) 为了防止感应干扰，温控器端子的接线应与高电压、大电
流的动力线隔开。并且，请避免与动力线平行走线或同一
管道走线。电线管或走线槽分开，或者使用屏蔽线等方法
也很有效。
在产生干扰的周围设备(尤其是电机、变压器、螺线管、电
磁线圈等带电感成分的设备)处，请安装浪涌吸收器或噪声
滤波器。
电源处使用噪声滤波器时，请确认电压和电流，然后尽量
安装在距离温控器较近的位置。
设置本产品时，请尽量远离产生强高频的设备(高频焊机、
高频缝纫机等)或产生浪涌的设备。
(9) 请使用额定值范围内的电源电压及负载。
(10)为了使电源电压在2秒内到达额定值，请通过开关或继电器
等的接点一口气施加压力。如果慢慢施压，可能会发生电
源没有复位或输出误动作等情况。
(11)在温控器中接通电源后到显示正常温度为止需要30分钟。
(实际使用时，在开始进行控制之前接通电源)
(12)在E5□C-800中，使用自调谐时，温控器和负载(加热器等)
的电源同时或先接通负载电源。若先打开温控器的电源，
再打开负载的电源，则无法实现正确的自调谐及较佳控
制。
(13)为了使作业人员能够立即关闭电源，请设置开关或断路
器，并进行恰当的显示。
(14)请使用软布干擦本产品上的脏污。请勿使用含有稀释剂、
汽油、酒精等溶剂的药品。否则可能会导致变形、变色。
(15)接通电源后，需要2秒的时间来确定温控器的输出。请在考
虑该时间的基础上(控制柜等)进行设计。
(16)移至初始设定菜单时，输出会变为 OFF，当建立控制系统
时，请考虑该事项。
(17)非易失性存储器的写入次数有使用寿命。在通信等过程中
频繁地进行数据改写时请使用RAM模式。
(18)废弃分类时，请使用工具。部分内部零件比较尖锐，容易
受伤。
(19)E5CC-800/E5CC-U-800/E5EC-800/E5AC-800 需符合劳埃德
标准时，请根据“关于对船舶标准的适用”上记载的条件进
行设置。
(
20)在正
面或顶面( 底面 ) 设定工具用端口上请勿连接电缆。否
则会导致故障、误动作。
(21)请勿在USB-串行转换电缆上放置重物，强行弯曲或拉拽电
缆。
安全要点
E5□C-800/E5□C-T
91
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法
(22)请勿在通信状态下拆装转换电缆和USB-串行转换电缆。否
则会导致故障、误动作。
(23)请勿使本体的金属部分接触到外部的电源端子。
(24)关于E5□C-800的通信距离规格、电缆，请参照“E5□C-800
数字温控器 用户手册”(Man.No.：H180-CN1-05)。
关于E5□C-T，请 参 照 “E5□C-T 数字温控器 程序型 用户手
册”(Man.No.：H188-CN5-01)。
(25)请勿强行扭曲或拉拽通信用电缆。
(26)请勿在 USB- 串行转换电缆与温控器相连的状态下接通或
切断温控器本体的电源。否则会导致温控器误动作。
(27)请确认USB-串行转换电缆的指示器动作正常。受使用情况
影响，可能会导致连接器、电缆提早老化，从而无法正确
通信，因此请定期进行检查和更换。
(28)强行按入可能会导致其损坏。连接连接器时，请确认连接
器的方向，正确连接。不能顺利插入时请勿强行按入，
(29)电缆受噪声干扰后可能会导致设备误动作。请勿在转换电
缆和USB-串行转换电缆与设备始终相连的状态下使用。
(30)在E5DC-800中，将主单元安装到端子单元上时，请确认主
单元的挂钩已切实插入端子单元。
(31)在E5CC-U-800中，安装到插座上时，请确认插座的挂钩已
切实插入温控器本体。
(32)将DIN导轨垂直安装在地面上。
(33)在E5DC-800中，如需对端子单元拆装主单元，请先切断电
源，切勿用手触摸端子和电子零件，并避免给以冲击。插
入时，请勿使电子零件接触外壳。
(34)请注意， E5□C-T的端子的最高温度为75℃。
E5CC/E5CC-U/E5EC/E5AC的产品符合劳埃德标准。如需符合
该标准，安装时请满足安装环境(使用条件)。
使用条件
●设置条件
E5CC-800/E5CC-U-800/E5EC-800/E5AC-800 的产品符合劳埃
德标准的安装类型ENV1、ENV2，因此安装到便于空调维护的
位置属于对象范围。此外，请注意避免在船桥、甲板及振动剧
烈的场所中使用。
●为了长时间使用
(1) 在下列温度和湿度范围内使用本产品：
温度：-10～+55℃
(不结冰、凝露)
相对湿度：25～85％
安装在控制柜内时，请注意既不能超过控制柜的环境温
度，温控器周围也不能超过55℃。
(2) 温控器等电子设备的使用寿命不仅由继电器的切换操作次
数决定，而且还由内部电子零件的使用寿命决定。零件寿
命受环境温度影响，环境温度越高寿命越短，环境温度越
低则寿命越长。因此，可通过降低温控器内部的温度，延
长零件寿命。
(3) 多个温控器进行紧密安装或上下并排安装时，会因温控器
的发热使温控器内部的温度上升，降低使用寿命。如果有
必要，需使用风扇或其它方式的通风冷却温控器。
请小心不要只冷却端子部分，以防止测量误差。
●为了实现高精度测量
(1) 当延长热电偶导线时，确保使用与热电偶类型相匹配的补
偿导线。
(2) 当延长铂电阻测温体的导线时，请确保使用具有低电阻的
导线，并且确保3根导线的电阻相同。
(3) 请水平安装。
(4) 如果测量精度低，请检查输入补偿值是否正确设定。
●关于防水性(E5CC-U-800/E5DC-800除外)
保护构造如下表所示。保护构造未明示，或IP□0的部分不具
备防水性。
正面：IP66、背面外壳：IP20、端子部：IP00
若需要防水，安装时请向本体插入防水垫。此外，请确保
E5EC-800/E5AC-800/E5EC-T/E5AC-T的正面设定工具用端口
罩盖已切实关闭。
使用防水垫时，保护构造为IP66。 (为确保达到IP66的防水等
级，防水垫和正面设定工具用端口罩盖会因使用环境发生老
化、收缩或硬化，因此建议定期更换。定期更换时期因使用环
境而异。请用户自行确认。大致以3年以下为更换标准。此外，
对没有进行定期更换的防水等级，本公司概不负责。)不采用防
水构造时，无需安装防水垫。
关于对船舶标准的适用
使用注意事项
E5□C-800/E5□C-T
9292
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法
●运行注意事项
(1) 使用自调谐时，温控器和负载 ( 加热器等 ) 的电源同时或先
接通负载电源。若先打开温控器的电源，再打开负载的电
源，则无法实现正确的自调谐及较佳控制。
先预热再运行时，请在预热完成后先断开电源，然后同时
接通温控器和负载的电源。 (也可通过从STOP切换到RUN
来重新接通温控器的电源)
(2) 使用时，请勿靠近收音机、电视机及无线设备，否则可能
妨碍信号接收。
●其它
(1) 可能会导致计算机误动作。请勿在短时间内反复插拔 USB-
串行转换电缆的USB连接器。
(2) 将 USB 连接器连接到计算机后，计算机需一定时间才能识
别到电缆，并非故障。开始通信前，请确认COM端口号。
(3)
否则，
USB-
串行转换电缆可能会误动作。请勿通过
USB
集线器
连接到计算机上。
(4) 否则，USB-串行转换电缆可能会误动作。连接到计算机上
时，请勿使用延长电缆等来延长USB部分。
●安装方法
向安装面板上安装的方法

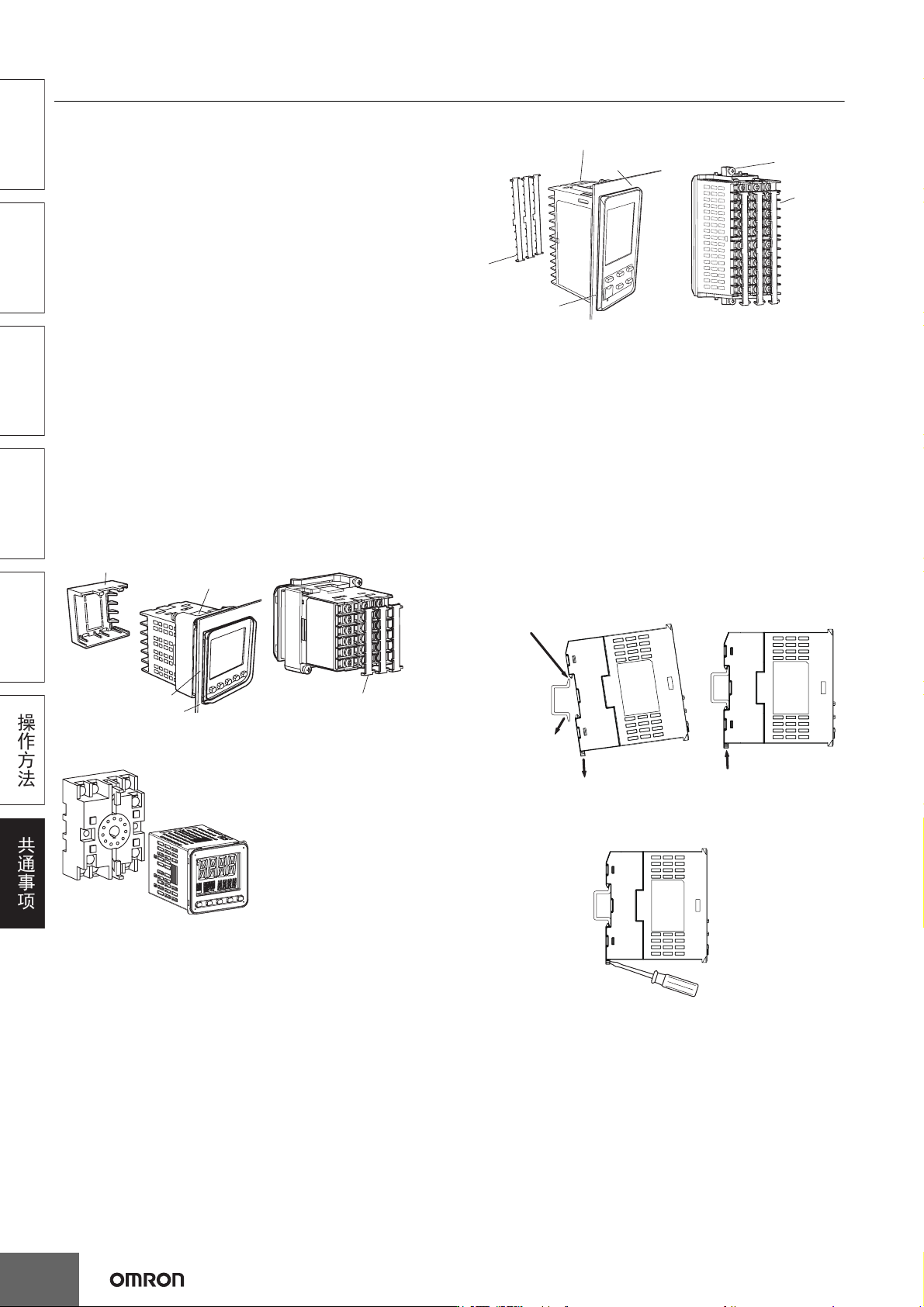

E5CC-800/E5CC-T
E5CC-800/E5CC-T可使用2种端子盖。
E5CC-U-800
请另行购买E5CC-U-800的连接插座(P2CF-11或P3GA-11)。
(1) 若需要防水，安装时请向本体插入防水垫。紧密安装时不
能防水。
不需要防水功能时，可以不使用防水垫。
对于E5CC-U-800，即使插入防水垫也无法防水。
(2) 将E5CC-800/E5CC-U-800/E5CC-T插入面板上的安装孔。
(3) 将适配器从端子部一侧按入，直到靠到面板，然后将本体临
时固定。
(4) 拧紧适配器的固定螺钉(2处)。拧紧时，请将2处螺钉相互慢
慢平衡地进行紧固。请将紧固扭矩控制在0.29～0.39N·m。
E5EC-800/E5AC-800/E5EC-T/E5AC-T
(1) 若需要防水，安装时请向本体插入防水垫。紧密安装时不能
防水。
不需要防水功能时，可以不使用防水垫。
(2) 将 E5EC-800/E5AC-800/E5EC-T/E5AC-T 插入面板上的安装
孔。
(3) 将适配器从端子部一侧按入，直到靠到面板，然后将本体临
时固定。
(4) 拧紧适配器的固定螺钉(2处)。拧紧时，请将2处螺钉相互慢
慢平衡地进行紧固。请将紧固扭矩控制在0.29～0.39N·m。
安装到DIN导轨上的方法与从DIN导轨上拆卸的方法
E5DC-800
·安装
降下端子单元的导轨挂钩，将上方的卡爪抵住导轨。
按入本体直至导轨挂钩到达可锁定的位置，锁定导轨挂钩。
·拆卸
使用一字螺丝刀等将导轨挂钩向下拉出，从下侧拉起。
面板
防水垫
端子盖
(E53-COV17)
适配器
端子盖
(E53-COV23)
端子盖
(E53-COV24)
适配器
(E53-COV24)
面板
防水垫
适配器
防水垫
①放下导轨挂钩
③按入本体
②将上方的卡爪抵住导轨
④锁定
