共通事项
操作方法

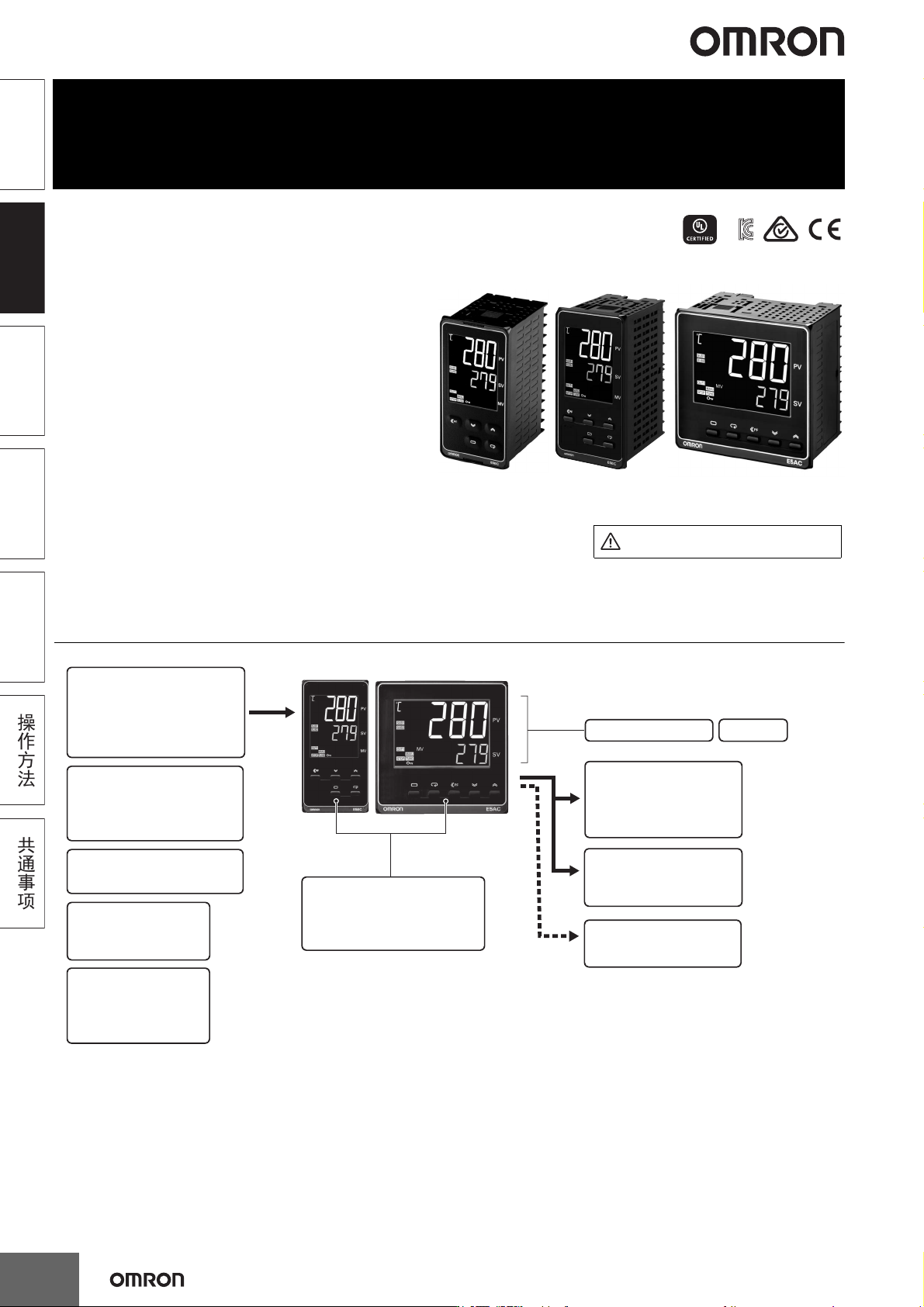

数字温控器(简易型)
E5EC/E5AC-800 (48 × 96 mm/96 × 96 mm)
白色大字体PV显示，读数更为容易
选型、设定及操作更为简捷
完善的输入/输出，功能齐全
性能更强、功能更完善
应用范围更为广泛
· E5EC-800和E5AC-800分别具有高约18mm和25mm的
白色LCD PV显示字体，大幅提升读数的可视性。
·50ms高速采样周期。
· 机体小巧(进深仅60mm)。
· 无需编程，即可轻松连至PLC进行通信。 通过组件间
通信实现温控器的相互连接。
· 全新位置比例控制型可实现对阀门的有效控制。
· 追加全新可插拔式机型。
主要输入输出功能
*
48 × 96 mm
E5EC-800
请参考第89页上的“请正确使用”。
96 ×96 mm
E5AC-800
48 × 96 mm
E5EC-800(可插拔式)
*在UL的CSA标准评价
E5EC-800
4位显示屏
传感器输入
显示精度
• 热电偶输入：PV的±0.3%
• Pt输入：PV的±0.2%
• 模拟量输入：FS的±0.2%
采样周期
• 50 ms
控制输出1
• 继电器输出
• 电压输出(用于驱动SSR)
• 线性电流输出
辅助输出
• 1、2或3
• PF(转换)键
• 温度状态显示
• 独立的加热和冷却PID控制
• 变更参数显示
双行显示屏：PV/SV
E5AC-800
通信方式
• None
• RS-485
事件输入
• 无
• 2
• 4
控制输出2
• 无
• 继电器输出
通用输入
• 热电偶
• Pt
• 模拟量电流/电压输入
E5EC/E5AC-800
19
E
5
C
C
-
T
E
5
D
C
-
8
0
0
E
5
A
C
-
8
0
0
E
5
E
C
-
8
0
0
E
5
C
C
-
U
-
8
0
0
E
5
C
C
-
8
0
0
E
5
A
C
-
T
E
5
E
C
-
T
共通事项
操作方法
型号结构及标准型号
型号结构
E5EC-800 48x96 mm
* 位置比例控制型。
E5EC-800 48x96 mm(可插拔式)
* 位置比例控制型。
控制输出1 控制输出2 辅助输出 通信方式
加热器
断线
事件输入 电源电压 型号
继电器输出
-
2点
---
100～240VAC
E5EC-RX2ASM-800
电压输出
- E5EC-QX2ASM-800
线性电流输出
- E5EC-CX2ASM-800
继电器输出 继电器输出
E5EC-RR2ASM-800
电压输出 继电器输出
E5EC-QR2ASM-800
线性电流输出 继电器输出
E5EC-CR2ASM-800
继电器输出
-
24VAC/VDC
E5EC-RX2DSM-800
电压输出
- E5EC-QX2DSM-800
线性电流输出
- E5EC-CX2DSM-800
继电器输出 继电器输出
E5EC-RR2DSM-800
电压输出 继电器输出
E5EC-QR2DSM-800
线性电流输出 继电器输出
E5EC-CR2DSM-800
继电器输出 继电器输出
RS-485
1点
2点
100～240VAC
E5EC-RR2ASM-808
电压输出 继电器输出
E5EC-QR2ASM-808
继电器输出 继电器输出
24VAC/VDC
E5EC-RR2DSM-808
电压输出 继电器输出
E5EC-QR2DSM-808
继电器输出 继电器输出
-
4点
100～240VAC
E5EC-RR2ASM-810
电压输出 继电器输出
E5EC-QR2ASM-810
继电器输出 继电器输出
24VAC/VDC
E5EC-RR2DSM-810
电压输出 继电器输出
E5EC-QR2DSM-810
线性电流输出 继电器输出
RS-485 -
2点
100～240VAC
E5EC-CR2ASM-804
线性电流输出 继电器输出
24VAC/VDC E5EC-CR2DSM-804
继电器输出(断开)* 继电器输出(闭合)*
-
-
-
-
100～240VAC
E5EC-PR0ASM-800
继电器输出(断开)*
继电器输出(闭合)*
2点
E
5
EC-PR2ASM-800
继电器输出(断开)* 继电器输出(闭合)*
RS-485
2点
E5EC-PR2ASM-804
控制输出1 控制输出2 辅助输出 通信方式
加热器
断线
事件输入 电源电压 型号
继电器输出
-
2点
---
100～240VAC
E5EC-RX2ADM-800
电压输出
- E5EC-QX2ADM-800
线性电流输出
- E5EC-CX2ADM-800
继电器输出 继电器输出
E5EC-RR2ADM-800
电压输出 继电器输出
E5EC-QR2ADM-800
线性电流输出 继电器输出
E5EC-CR2ADM-800
继电器输出
-
24VAC/VDC
E5EC-RX2DDM-800
电压输出
- E5EC-QX2DDM-800
线性电流输出
- E5EC-CX2DDM-800
继电器输出 继电器输出
E5EC-RR2DDM-800
电压输出 继电器输出
E5EC-QR2DDM-800
线性电流输出 继电器输出
E5EC-CR2DDM-800
继电器输出 继电器输出
RS-485
1点
2点
100～240VAC
E5EC-RR2ADM-808
电压输出 继电器输出
E5EC-QR2ADM-808
继电器输出 继电器输出
24VAC/VDC
E5EC-RR2DDM-808
电压输出 继电器输出
E5EC-QR2DDM-808
继电器输出 继电器输出
-
4点
100～240VAC
E5EC-RR2ADM-810
电压输出 继电器输出
E5EC-QR2ADM-810
继电器输出 继电器输出
24VAC/VDC
E5EC-RR2DDM-810
电压输出 继电器输出
E5EC-QR2DDM-810
线性电流输出 继电器输出
RS-485 -
2点
100～240VAC
E5EC-CR2ADM-804
线性电流输出 继电器输出
24VAC/VDC E5EC-CR2DDM-804
继电器输出(断开)* 继电器输出(闭合)*
-
-
-
-
100～240VAC
E5EC-PR0ADM-800
继电器输出(断开)*
继电器输出(闭合)*
2点
E5
EC
-PR2ADM-800
继电器输出(断开)* 继电器输出(闭合)*
RS-485
2点
E5EC-PR2ADM-804
