2 双电源 转换 开关 - P C级 2 /28 操作手柄 操作手柄可在开关双分闸位置进行机械挂锁（最多可挂 3 把锁）。 型号 颜色 适用开关 订货代码 重量 Kg OHB65D6CM 黑色 OTM32...125F _C OTM32...125F _C_D 1SCA022807R9430 0.1 OTV250ECMK O TM160 ...250E_C OTM32...250E_ C_D 1SCA022804R0570 0. 1 O…
2
2/27
双电源转换开关
S01025A
OA2G11
OA1G01
OA7G10
S00261A
OA1G10
OA8G01
辅助触头（IP20）
卡装在开关两侧，每侧最多2个。Ith=16A（适用于电缆横截面最大 2×2.5mm
2
）
型号 适用开关 触头功能 安装位置 订货代码 重量
kg
OA1G10 OT160...2500E_C
OTM32...2500E_C
OTM32...2500E_C_D
1 NO 右 1SCA022353R4970 0.03
OA8G01
OTM32...125F_C
OTM32...125F_C_D
1 NC
右 1SCA022744R2240
OA7G10 1 NO
左
1SCA022673R1140
OA1G01 1 NC 1SCA022353R4890
OA3G01 OT160...2500E_C
OTM32...2500E_C
OTM32..2500E_C_D
1 NC 右 1SCAC22456R7410

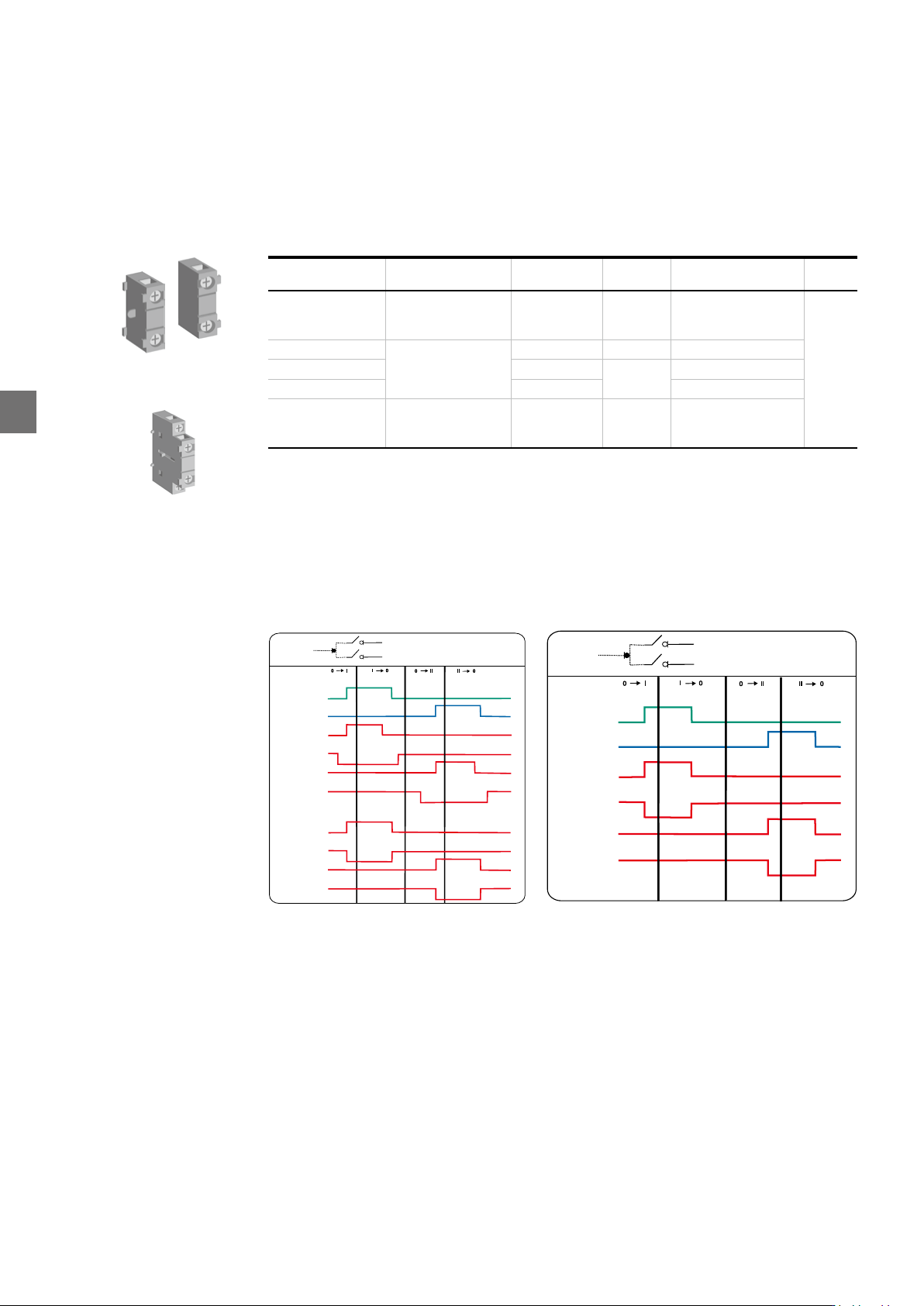

触头功能
I 位置/主电源
II 位置/备用电源
主触头I
主触头II
辅助触头NO
辅助触头NC
辅助触头NO
辅助触头NC
OA2G11
辅助触头NO
辅助触头NC
辅助触头NO
辅助触头NC
负载
S03000A
I 位置/主电源
II 位置/备用电源
主触头Ⅰ
主触头Ⅱ
辅助触头NO
辅助触头NC
辅助触头NO
辅助触头NC
负载
开关 II 开关 I
OT160...2500E_C
OTM160...2500E_C
OTM32...2500E_C_D
OTM32...125F_C
OTM32...125F_C_D
—
双电源转换开关-可选附件
订货资料
2
双电源转换开关 - PC级
2/28
操作手柄
操作手柄可在开关双分闸位置进行机械挂锁（最多可挂 3 把锁）。
型号 颜色 适用开关 订货代码 重量
Kg
OHB65D6CM 黑色 OTM32...125F_C
OTM32...125F_C_D
1SCA022807R9430 0.1
OTV250ECMK OTM160...250E_C
OTM32...250E_C_D
1SCA022804R0570 0.1
OTV400ECMK OTM315...400E_C
OTM315...400E_C_D
1SCA022843R2900 0.22
OTV800ECMK OTM630...800E_C
OTM630...800E_C_D
1SCA022804R3410 0.27
OTV2500E_C OTM1000...2500E_C
OTM1000...2500E_C_D
1SCA111301R1001 0.77
注：操作手柄标准配置在出厂产品中，如用户遗失，可单独定购。
手柄夹
可固定于开关的侧面，用于操作手柄和备用保险丝的放置。
型号 颜色 适用开关 订货代码 重量
Kg
OTVS0 灰色 OTM32...125F 1SCA117524R1001 0.02
OTVS1 OTM32...250E_C_D 1SCA111413R1001 0.03
OTVS2 OTM315...2500E_C_D 1SCA111414R1001 0.04
相间隔板
3极开关需要8片，4极开关需要12片才能完全隔开。
型号 适用开关和隔板的剪裁宽度
mm
极数 高度
mm
订货代码 重量
Kg
OT160...250E_C
OTM160...250E_C
OTM32...250E_C_D
OT315...400E_C
OTM315...400E_C
OTM315...400E_C_D
OT600...800E_C
OTM600...800E_C
OTM630...800E_C_D
PB100 low
55 67 90 3 100 1SDA054970R1 0.4
PB200 high
200 1SDA054972R1
PB100 low
4 100 1SDA054971R1 6
PB200 high
200 1SDA054973R1
灰色塑料板，在没有端子罩的每相之间保持间隙，卡式安装，每包有12块板
OTB800/6C
OT630...800E_C
OTM630...800E_C
OTM630...800E_C_D
3/4 极
1SCA107272R1001 0.55
OTB1600/6C
OT1000...1600E_C
OTM1000...1600E_C
OTM1000...1600E_C_D
1SCA104661R1001 0.74
相间隔板
OTV_ECMK
PB_
OTB_
OTVS_
产品型号 适用开关 订货代码 重量
Kg
Modbus RTU
通讯模块
OTM32-125F_C21D 2TFC800169R1001 0.025
OTM160-2500E_C21DN 2TFC800547R1001 0.051
通讯模块
Modbus RTU通讯模块
2
2/29
双电源转换开关
—
OT_C 双电源手动转换开关

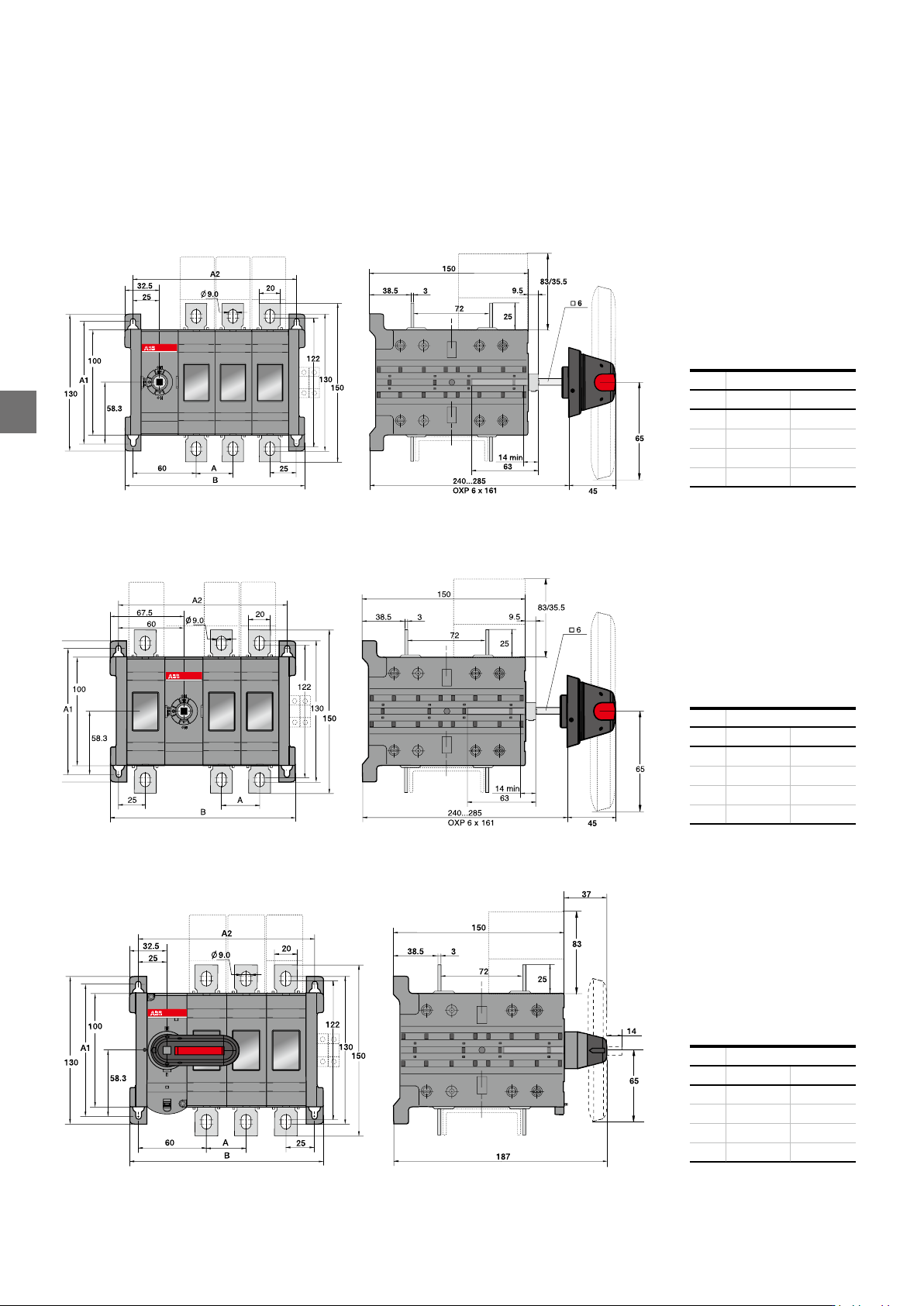

外形尺寸图（mm）
OT160E03/04CP...OT250E03/04CP
OT160...250E_C（带直接安装式手柄）
C000001/OT160_250E_C A
OT160...250E_C
E03 E04
A
35 35
A1
116 116
A2
155 190
B
170 205
OT160E12/13CP...OT250E12/13CP
M00085/OT160_250E12_22_C A
OT160...250E_C
E12 E13
A 35 35
A1 116 116
A2 155 190
B 170 205
M000094/OT160...250_CK A
OT160...250E_C
E03 E04
A 35 35
A1 116 116
A2 156 191
B 171 206
