双电源自动 转换 开关 - C B级 3 /2 6 3 端子 描述 输入/输出 类型 X11：1 常用电源LN1：L1 - - X11：2 常用电源LN1：L2 - - X11：3 常用电源LN1：L3 - - X11：4 常用电源LN1：N - - X12：1 备用电源LN1：L1 - - X12：2 备用电源LN1：L2 - - X12：3 备用电源LN1：L3 - - X12：4 备用电源LN1：N - - X41：1 辅助电源供…
3/25
双电源转换开关
3

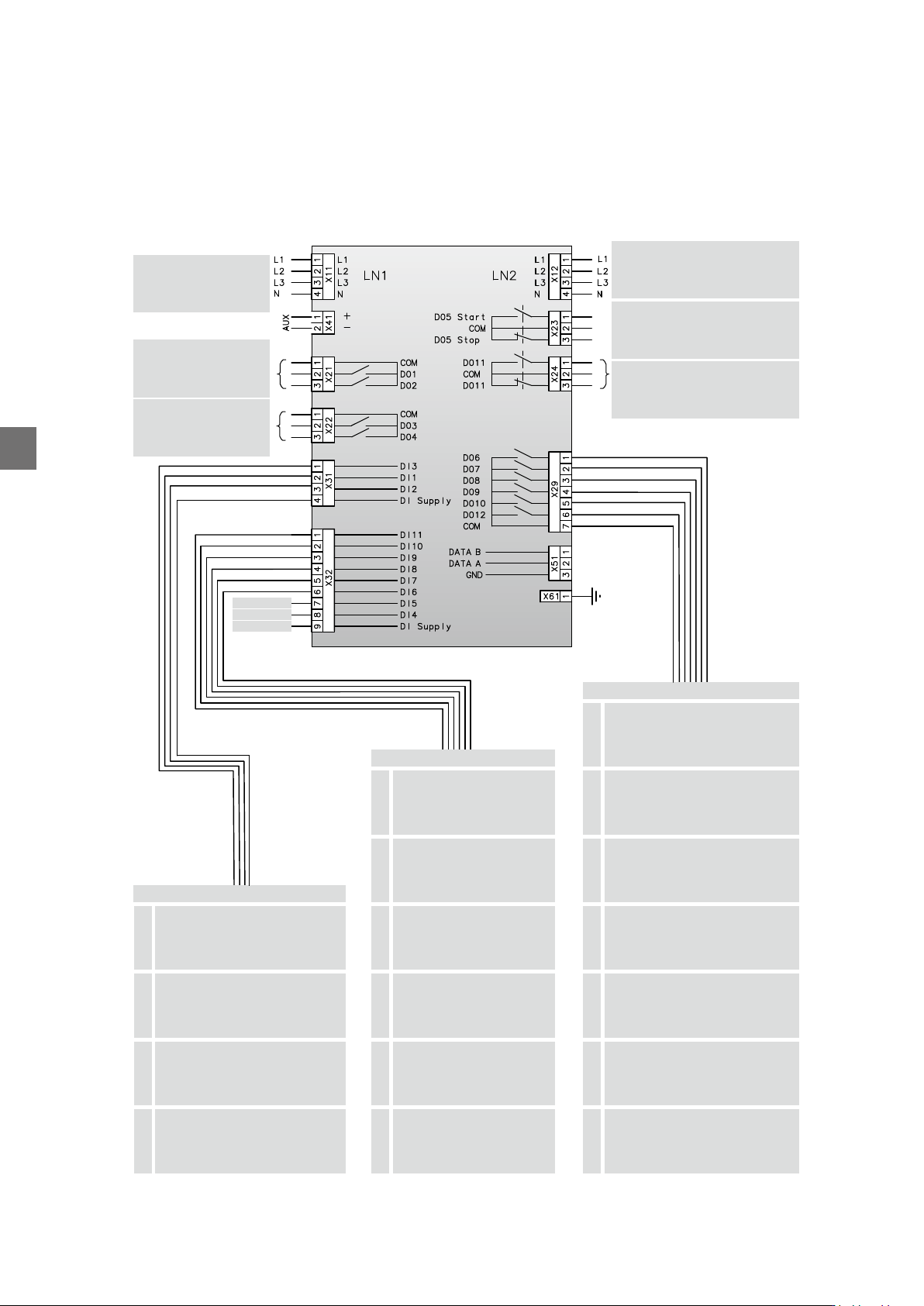

ATS022接线端口
ATS022
Modbus
电源线路2
电源线路1
CB2开关控制输出
CB1开关控制输出
CB3开关控制输出
发电机控制
CB2 脱扣
DI公共点
CB1 脱扣
CB3开关状态输入
1
2
3
4
5
6
发电机报警输入
CB2抽出位置输入
CB1抽出位置输入
强制闭合备用电源输入
用户自定义输入端口
X32
1
2
3
I 自动控制逻辑使能信号输入
CB1开关状态输入
CB2开关状态输入
X31
1
2
3
4
5
6
7
装置报警信号
输出信号
X29
断路器拒执行报警信号
自动/手动模式输出信号
自动控制逻辑允许/禁止输出信号
公共点
负载保护设备输出信号
未用
4
DI公共点
—
ATS022 智能控制器
电气接线图
双电源自动转换开关 - CB级
3/26
3
端子 描述 输入/输出 类型
X11：1 常用电源LN1：L1 - -
X11：2 常用电源LN1：L2 - -
X11：3 常用电源LN1：L3 - -
X11：4 常用电源LN1：N - -
X12：1 备用电源LN1：L1 - -
X12：2 备用电源LN1：L2 - -
X12：3 备用电源LN1：L3 - -
X12：4 备用电源LN1：N - -
X41：1 辅助电源供电+ - -
X41：2 辅助电源供电- - -
X21：1 公共端 - -
X21：2 断开CB1断路器信号 DO1 NO
X21：3 闭合CB1断路器信号 DO2 NO
X22：1 公共端 - -
X22：2 断开CB2断路器信号 DO3 NO
X22：3 闭合CB2断路器信号 DO4 NO
X23：1 发电机启动/停止信号 DO5 发电机启动=接点闭合,发电机停止=接点打开
X23：2 公共端 DO5 -
X23：3 发电机启动/停止信号 DO5 发电机停止=接点闭合,发电机启动=接点打开
X24：1 断开CB3断路器 DO11 NO
X24：2 公共端 DO11 -
X24：3 闭合CB3断路器 DO11 NC
X29：1 ATS022装置报警信号 DO6 接点打开=无报警；接点闭合=报警
X29：2 负载保护设备输出信号 DO7 接点打开=无报警；接点闭合=报警
X29：3 未用 DO8 -
X29：4 断路器拒执行报警信号 D09 接点打开=无报警；接点闭合=报警
X29：5 自动/手动模式输出信号 DO10 接点打开=自动模式；接点闭合=手动模式
X29：6 自动控制逻辑允许/禁止信号输出 DO12 接点打开=允许逻辑控制；接点闭合=禁止逻辑控制
X29：7 公共端 DO12 -
X31：1 自动控制逻辑使能信号输入 DI3 DI3打开: 禁止自动逻辑控制 DI3闭合: 允许自动逻辑控制
X31：2 CB1断路器状态输入 DI1 接点打开=断路器打开,接点闭合=断路器闭合
X31：3 CB2断路器状态输入 DI2 接点打开=断路器打开,接点闭合=断路器闭合
X31：4 公共端 - -
X32：1 CB3断路器状态输入 DI11 接点打开=断路器打开,接点闭合=断路器闭合
X32：2 用户自定义输入 DI10 NO/NC
X32：3 强制闭合备用电源输入 DI9 NO
X32：4 发电机报警输入 DI8 NO/NC
X32：5 CB2抽出位置输入 DI7 接点打开=抽出位置;接点闭合=插入位置
X32：6 CB1抽出位置输入 DI6 接点打开=抽出位置;接点闭合=插入位置
X32：7 CB2脱扣输入 DI5 接点打开=断路器脱扣;接点闭合=断路器不脱扣
X32：8 CB1脱扣输入 DI4 接点打开=断路器脱扣;接点闭合=断路器不脱扣
X32：9 公共端 - -
X51：1 Modbus数据B - -
X51：2 Modbus数据A - -
X51：3 Modbus地 - -
X61 装置地 - -
3/27
双电源转换开关
3

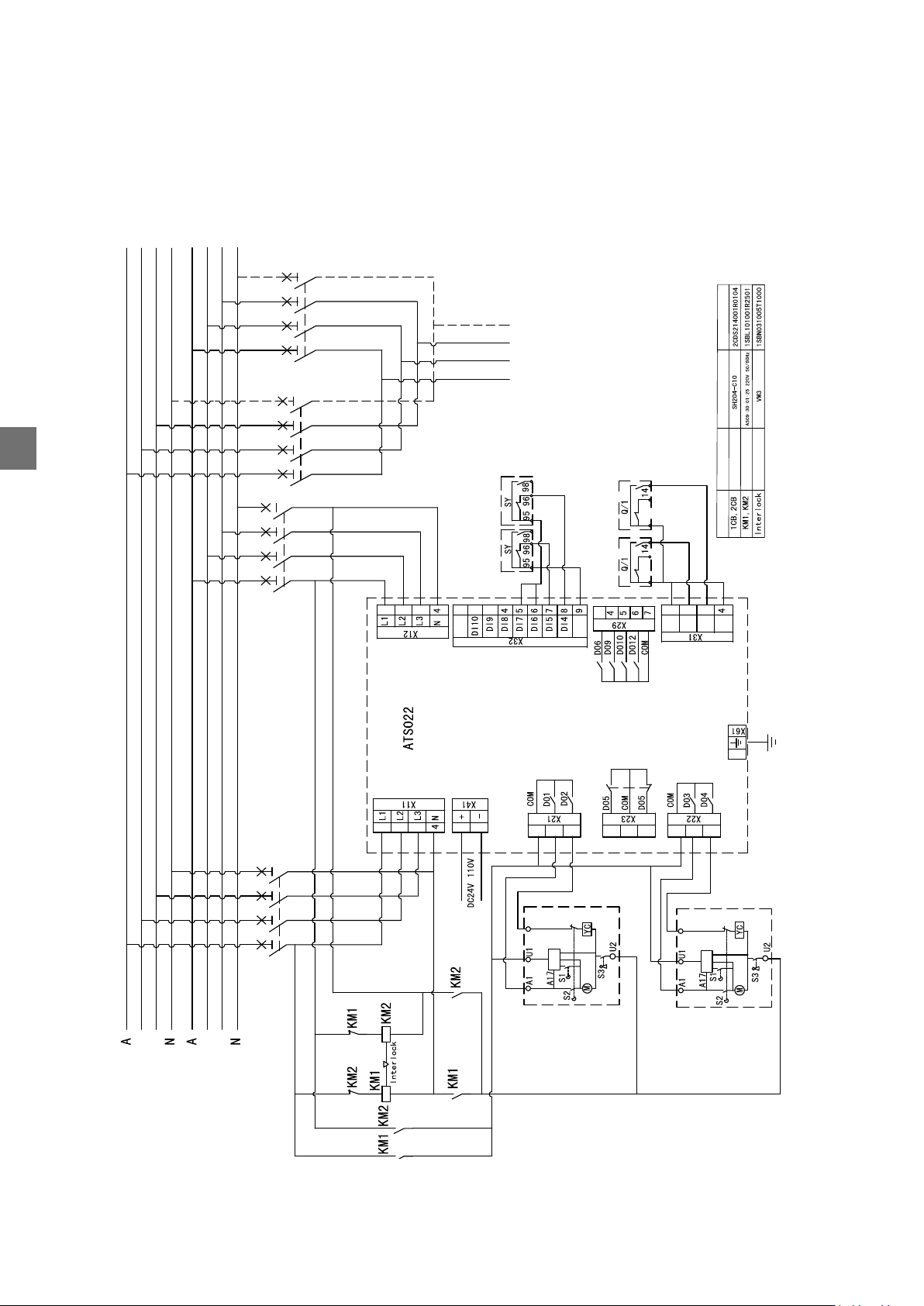

ATS022+T4-T6塑壳断路器接线图
注：此为ABB推荐方案，如果现场无法提供第三方电源，则需要单独订购微型断路器和接触器（机械联锁为附加功能，可选订购）。
1211
CB1开关
CB2开关
1211
辅助接点
C11
电源分闸 合闸
电源
C11
电源分闸 合闸
电源
CB1开关操作机构
CB2开关操作机构
1
2
3
1
2
3
1
2
1
2
3
1
2
3
1
1
2
3
DI3
DI1
DI2
DI
常用电源输入
备用电源输入
辅助电源输入
分
合
停止
分
合
发电机控制
启动
接地
控制器
1
1
2
3
1DI11
2
3
DI
CB1开关CB2开关
辅助接点
B
C
常用电源
备用电源
B
C
1CB 2CB
CB1
CB2
负载
~
自动控制逻辑
CB1开关合
CB2开关合
CB1开关脱扣信号输入
CB2开关脱扣信号输入
发电机报警输入
CB3开关合
强制闭合备用电源输入
DI公共点
DI公共点
控制器报警
开关拒执行
手动模式信号
禁止自动控制
逻辑运行
用户自定义信号输入
CB1开关抽出位置信号输入
CB2开关抽出位置信号输入
使能信号输入
CB1开关控制
CB2开关控制
代码
元件型号
订货号
名称
微型断路器
接触器
接触器机械联锁
—
ATS022 智能控制器
电气接线图
