技术资料.pdf - 第81页

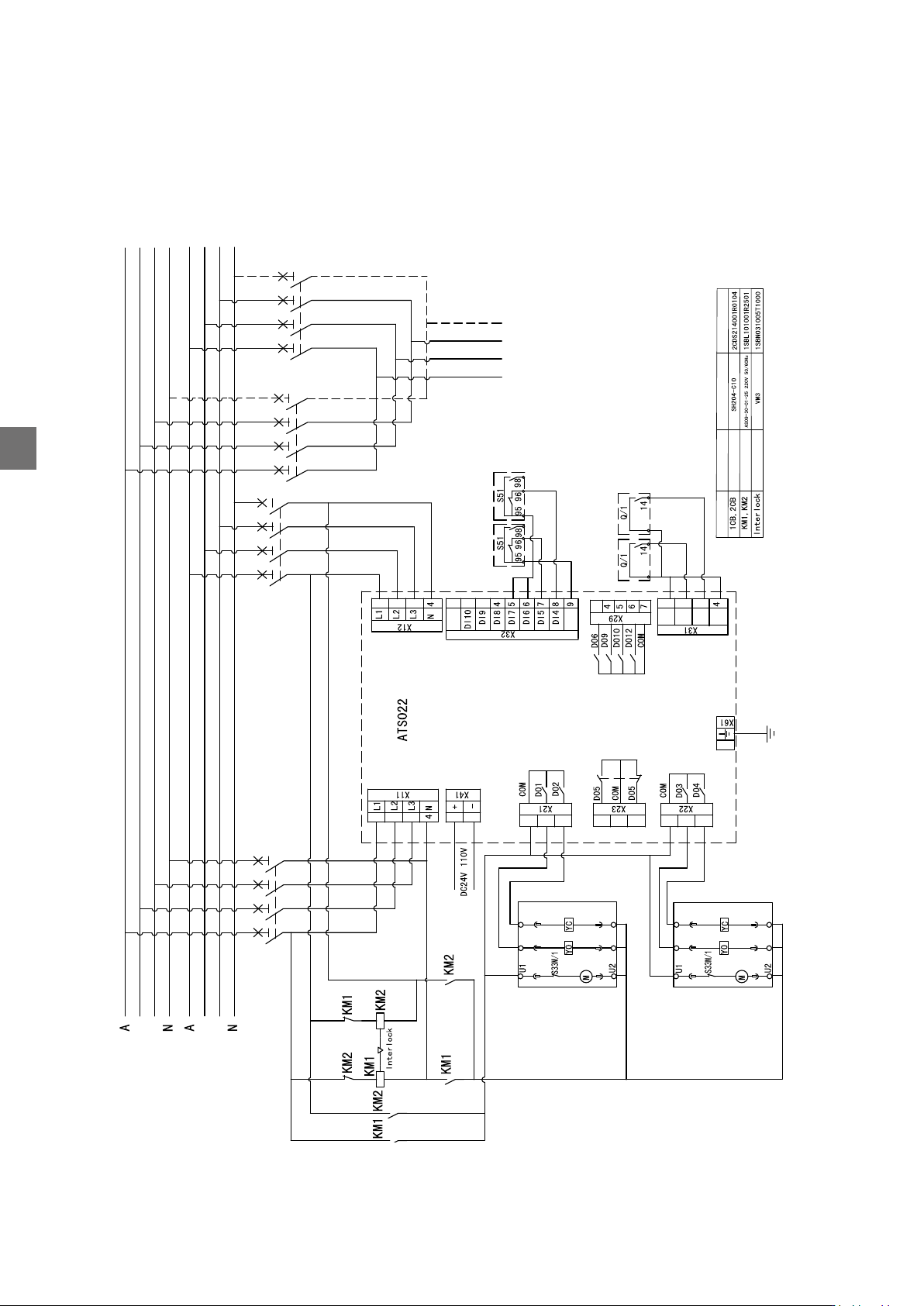

双电源自动 转换 开关 - C B级 3 /2 8 3 A TS022+T7塑壳断路器接线图 注：此为ABB推荐方案，如果现场无法提供第三方电源，则需要单独订购微型断路器和接触器（机械联锁为附加功能，可选订购）。 12 11 CB1开关 1 2 3 1 2 3 1 2 1 2 3 1 2 3 1 1 2 3 DI3 DI1 DI2 DI 常用电源输入 备用电源输入 辅助电源输入 分 合 停止 分 合 发电机控制 启动 接地 控制器 CB…
