双电源自动 转换 开关 - C B级 3 /2 0 3 端子 描述 输入/输出 类型 X11:1 常用电源LN1：L1 - - X11:2 常用电源LN1：L2 - - X11:3 常用电源LN1：L3 - - X11:4 常用电源LN1：N - - X13:1 常用电源（供电）：L - - X13:2 常用电源（供电）：N - - X12:1 备用电源LN1：L1 - - X12:2 备用电源LN1：L2 - - X12:3 备用电源…
3/19
双电源转换开关
3
ATS021控制回路接线图
ATS021/022主回路接线图
ATS021系统设置
S24-1 状态 功能
OFF 有N线
ON 无N线
OFF 三相系统
ON 单相系统
S24-2 状态 功能
注：有关S23和S24的详细设置，请参见操作指南。
U1常用电源 U2备用电源
常用电源
断路器
备用电源
断路器
负载
单相系统 三相三线系统 三相四线系统
—
ATS021 智能控制器
电气接线图
双电源自动转换开关 - CB级
3/20
3
端子 描述 输入/输出 类型
X11:1 常用电源LN1：L1 - -
X11:2 常用电源LN1：L2 - -
X11:3 常用电源LN1：L3 - -
X11:4 常用电源LN1：N - -
X13:1 常用电源（供电）：L - -
X13:2 常用电源（供电）：N - -
X12:1 备用电源LN1：L1 - -
X12:2 备用电源LN1：L2 - -
X12:3 备用电源LN1：L3 - -
X12:4 备用电源LN1：N - -
X14:1 备用电源（供电）：L - -
X14:2 备用电源（供电）：N - -
X21:1 公共端 - -
X21:2 断开CB1断路器信号 DO1 DO1
X21:3 闭合CB1断路器信号 DO2 DO2
X22:1 公共端 - -
X22:2 断开CB2断路器信号 DO3 NO
X22:3 闭合CB2断路器信号 DO4 NO
X23:1 发电机启动/停止信号 D05 发电机启动=接点闭合,发电机停止=接点打开
X23:2 公共端 - -
X23:3 发电机启动/停止信号 D05 发电机停止=接点闭合,发电机启动=接点打开
X24:1 无报警 DO6 无报警=接点闭合,报警=接点打开
X24:2 公共端 - -
X24:3 报警 DO6 报警=接点闭合,无报警=接点打开
X25:1 公共端 - -
X25:2 手动模式信号 DO7 手动模式=接点闭合,自动模式=接点打开
X25:3 禁止自动控制逻辑运行信号 DO8 允许自动控制逻辑运行=接点打开,禁止自动控制逻辑运行=接点闭合
X31:1 自动控制逻辑使能信号输入 DI3 DI3打开: 禁止自动控制逻辑运行 DI3闭合: 允许自动控制逻辑运行
X31:2 CB1断路器状态输入 DI1 接点打开=断路器打开,接点闭合=断路器闭合
X31:3 CB2断路器状态输入 DI2 接点打开=断路器打开,接点闭合=断路器闭合
X31:4 公共端 - -
X61 装置地 - -
ATS021接线端口
ATS021
CB1
CB2
CB1
CB2
DI
3/21
双电源转换开关
3

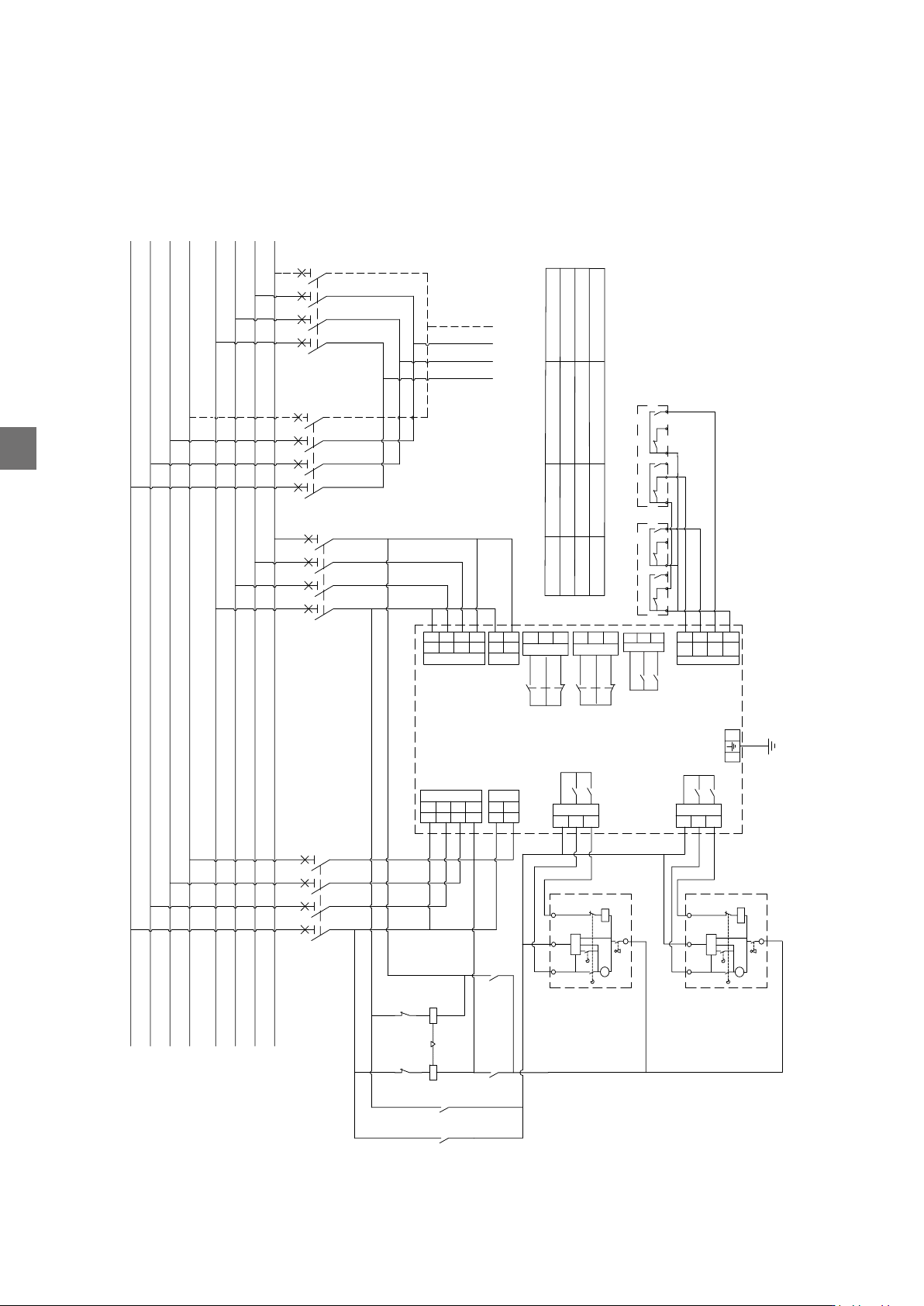

ATS021+T4-T6塑壳断路器接线图
注：此为ABB推荐方案，如果现场无法提供第三方电源，则需要单独订购微型断路器和接触器（机械联锁为附加功能，可选订购）。
一体化产品为标配。
A
B
C
N
14
12
11
98
95
96
CB1开关辅助接点
CB2开关操作机构
1
2
3
4
L1
L2
L3
N
X11
1
2
3
4
L1
L2
L3
N
X12
1
2
L
N
X13
1
2
L
N
X14
1
2
3
X21
DO1
DO2
COM
X23
DO5
DO5
COM
1
2
3
X22
DO3
DO4
COM
X24
DO6
DO6
COM
1
X61
1
2
3
4
DI3
DI1
DI2
DI
X31
常用电源输入
备用电源输入
常用辅助
电源输入
电源输入
备用辅助
分
合
停止
报警信号
CB1开关控制
CB2开关控制
分
合
发电机控制
启动
接地
逻辑控制
CB1开关合
CB2开关合
ATS021
控制器
常用电源
备用电源
Q/1
SY
14
12
11
98
95
96
CB2开关辅助接点
Q/1
SY
1
2
3
1
2
3
正常
报警
KM1
KM2
KM1
KM1
KM1
KM2
KM2
A
B
C
N
1CB 2CB
CB1
CB2
负载
C11
A1 U1
U2
S1
S2
M
YC
S3
A17
电源分闸 合闸
电源
T4~T6电动操作机构
C11
A1
U1
U2
S1
S2
M
YC
S3
A17
T4~T6电动操作机构
电源
分闸
合闸
电源
CB1开关操作机构
DI公共点
KM2
X25
DO8
COM
1
2
3
DO7
信 号 输 出
手 动 模 式
禁 止 自动控 制
逻 辑 运行信 号
开关状态输入
代码
元件型号
1CB,2CB
订货号
SH204-C10
KM1,KM2
AS09-30-01-25 220V 50/60Hz
名称
微型断路器
接触器
2CDS214001R0104
1SBL101001R2501
Interlock
1SBN031005T1000
接触器机械联锁
VM3
Interlock
—
ATS021 智能控制器
