1
1/3
双电源转换开关
典型应用场合
1）消防负荷
一般消防动力负荷（风机、水泵）需要保持不间断工作，发生过
载时也不允许断电，OTM_C_D（标配消防切非）完全满足消防要
求，可为消防负荷和应急照明等提供可靠电源，确保供电的连续性
和消防联动。

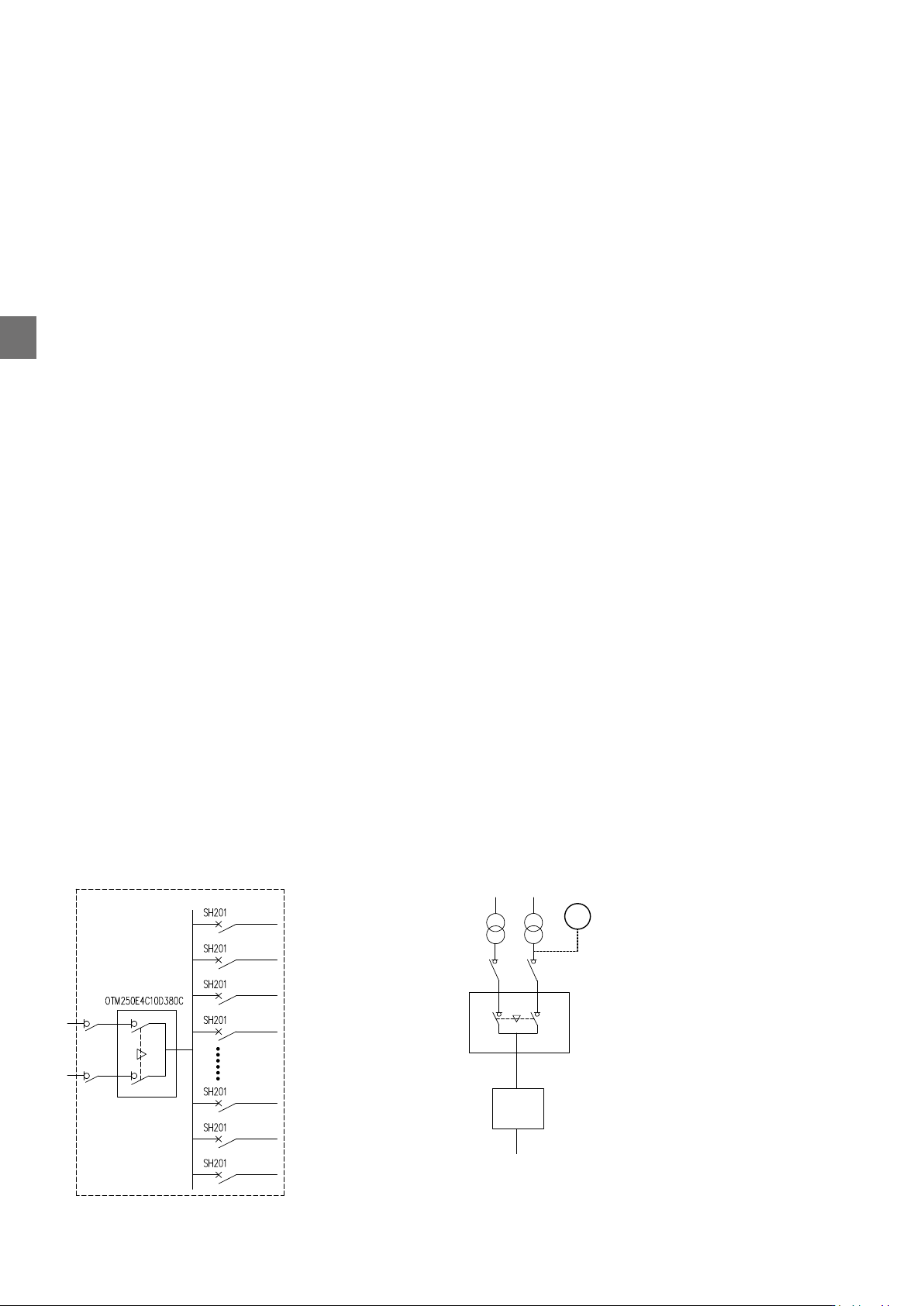

2）数据中心
数据中心对供电系统的可靠性要求很高，需要配置UPS为服务器
提供安全可靠的电源，OTM_C_D双电源自动转换开关具有高性价
比，可确保电源可靠切换，二者互相配合可为数据中心保驾护航，
确保连续供电。
注：如需其它配置方案，请咨询ABB 注：具体配置方案，请咨询ABB
ABB双电源转换开关具有安装方便、使用简单、性能可靠等特点，主要适用于对供电可靠性、连续性
要 求 高 的 重 要 场 合 ，避 免 因 突 然 停 电 可 能 导 致 的 各 种 严 重 问 题 或 损 失 。如 ：高 层 建 筑 、机 场 、医 院 、消
防 、数 据 中 心 、冶 金 、化 工 、电 厂 以 及 工 业 生 产 线 等 。
双电源转换开关分为PC级和CB级两个级别。
PC级双电源
PC级采用隔离开关作为执行机构，能够接通和承载但不能分断短路电流，当负载过载时仍可保持供电
连续性。
PC级双电源转换开关的典型应用：
• 手动式 — 用于通讯基站、电厂交直流分屏
• 电动式 — 用于柴油发电机
• 自动式 — 用于建筑项目的配电、照明、消防等场合
CB级双电源
CB级采用断路器作为执行机构，配备过电流脱扣器，自身具有对负载侧用电设备和电缆的过载保护功
能，能够接通、承载和分断短路电流，当负载出现过载或短路时断开负载。
CB级双电源转换开关的典型应用：
• DPT-CB010/011 — 推荐用于建筑配电、照明、消防等非重要负荷场合
• ATS021/022（配合Tmax或E/F开关）— 推荐用于工业市场 （如：冶金、石化、电厂 等）、高铁
和铁路项目等场合
• ATS022也可用于带母联的场合
UPS
OTM_C_D
EG
—
双电源转换开关
应用场合
1
双电源转换开关应用场合
1/4
6）矿山电机换相
随着规模化和自动化井下开采设备的发展，需要一种集成的模块化
设备对井下电机进行正反转控制。处于安全考虑，必须采用OT_C
手动转换开关来切换电源相序实现此要求，既可满足矿井设备的可
靠性，又可满足模块化集成控制需求。

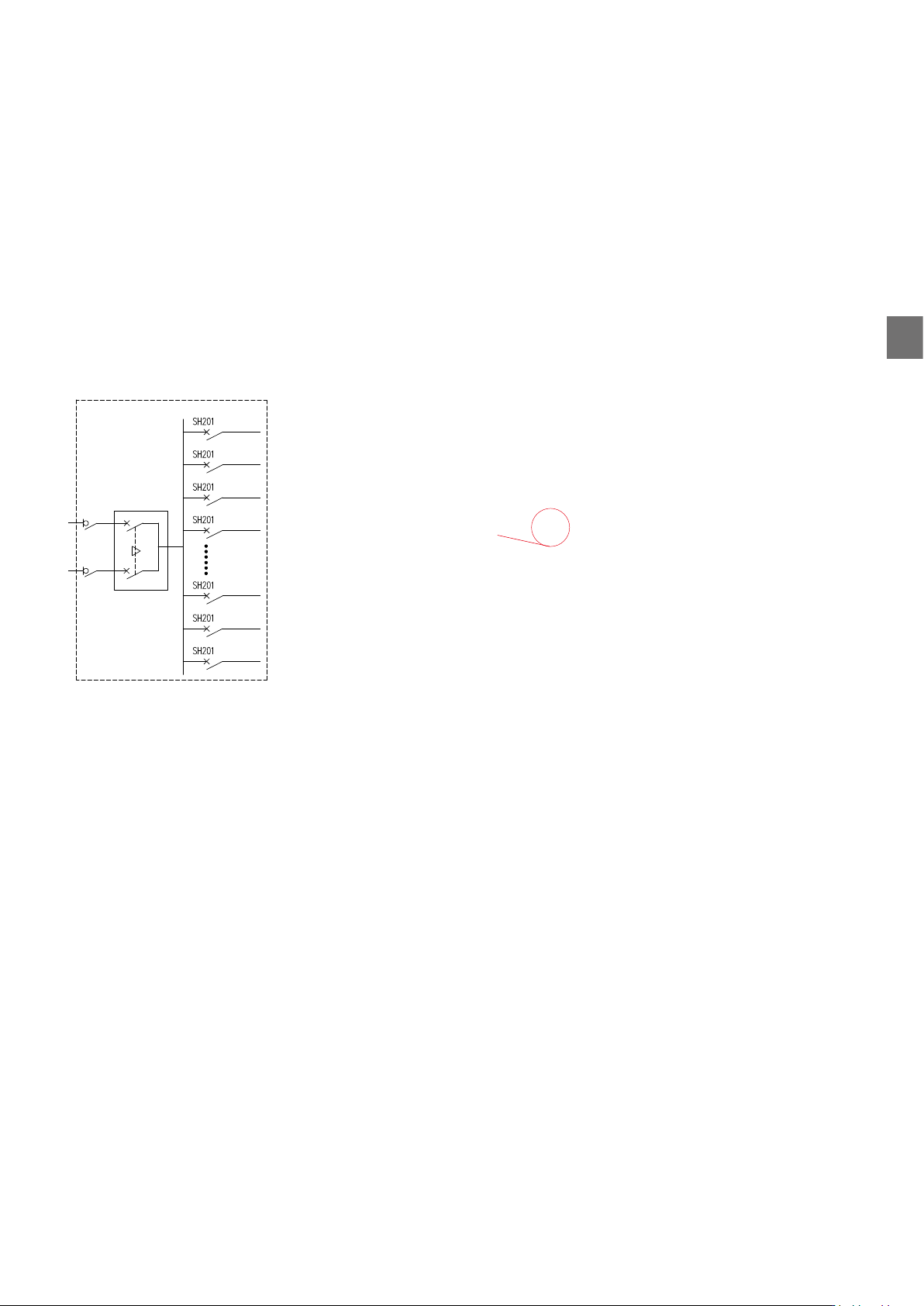

3）动力配电
DPT-CB010（标配消防切非）适用于风机、水泵、照明等负荷，
用于市电与市电的自动转换。当需要用于市电与发电机的自动转换
时，可选择DPT-CB011（标配消防切非）为动力负荷提供可靠电
源，确保供电可靠性和连续性。
4）柴油发电机
一般柴油发电机均需要一个可靠的双电源来进行市电与柴油发电机
的转换，以确保供电连续性。柴油发电机自带控制器来进行各种控
制操作，OTM_C电动型双电源可与其控制器形成完美的配合，非
常适用于柴发的应用。
5）人防工程
许多大型建筑均要求要设置人防工程，此工程一般只有在特殊情况
下才会使用，采用具有极高性价比的OT_C手动转换开关可确保电
源的顺利切换。
（以上方案为250 A以下动力配电方案，若需更大电流的配置，请咨询ABB）
矿用隔爆兼本质安全型组合开关
注：一般100 A以下OTM_C安装在小控制箱中，大电流OTM_C安装在控制
柜中。具体配置方案，请咨询ABB
注：具体配置方案，请咨询ABB
DPT250-CB011 R250 4 P
柴油发电机的控制箱：
OTM_C和控制器配
合用于切换电源
