16. 点击左边菜单 AL L （ 设置其它分组时，点击相对应的分组名 ）， 用鼠标左键 选择一个焊盘， 点击 焊盘检测参数 ， 选择全部焊盘 （ 除第一次设置参数时使用全 部焊盘，其它参数设置时选择多个焊盘 ）， 勾选 主检测 、 应用 ，右边菜单内的全 部勾选（ 设置 YXJ 、 PBK 等有项目不测时， 在检测下相对应去掉勾选 ）， 按 SPI 参数设置表设置检测参数， 钢网厚度根据实际钢网 实际使用钢网的厚度设置， 连 锡测试设…
○
2

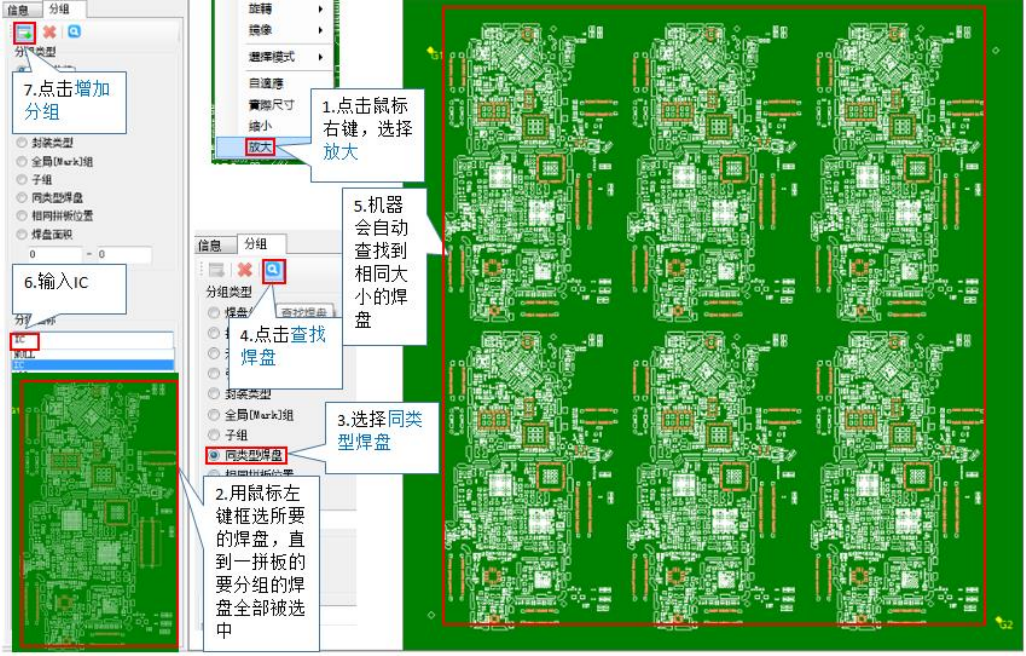

击鼠标右键，选择放大，用鼠标左键框选所要的焊盘，直到一拼板的要分组的
焊盘全部被选中，再在点击左边菜单的分组中选择同类型焊盘，再 点击查找焊盘，
机器会自动查找到相同大小的焊盘 ，如还有焊盘没有被选中，按上叙方法再查
找，直到所需要分组焊盘全部被选中（机器自动查找焊盘后，需检查其它拼板的
同位置焊盘有没有被选中），在分组名称里输入所要分组名称，再点击增加分组，
机器会将分组名称增加到分组内，再点击右上角全不选图标

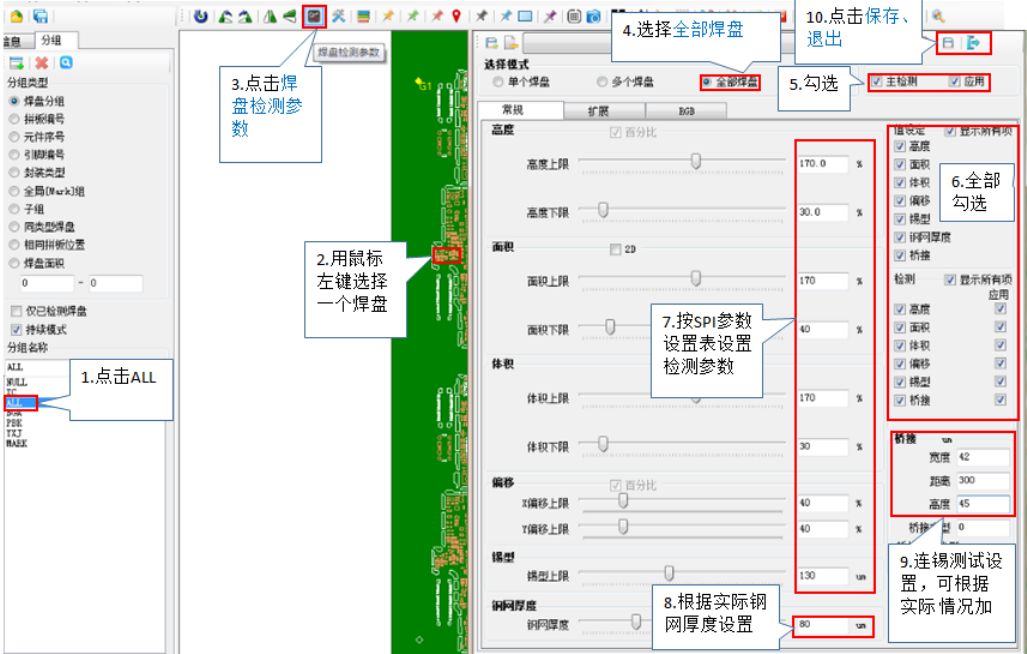

16. 点击左边菜单 ALL（设置其它分组时，点击相对应的分组名）， 用鼠标左键
选择一个焊盘，点击焊盘检测参数，选择全部焊盘（除第一次设置参数时使用全
部焊盘，其它参数设置时选择多个焊盘）， 勾选主检测、应用，右边菜单内的全
部勾选（设置 YXJ、PBK 等有项目不测时，在检测下相对应去掉勾选）， 按 SPI
参数设置表设置检测参数，钢网厚度根据实际钢网实际使用钢网的厚度设置，连
锡测试设置，可根据实际情况加严，全部设置完后点击保存，点击退出。（ 每次
设置完参数后，必须点击右上角全不选图标，不然焊盘会被重复选中）

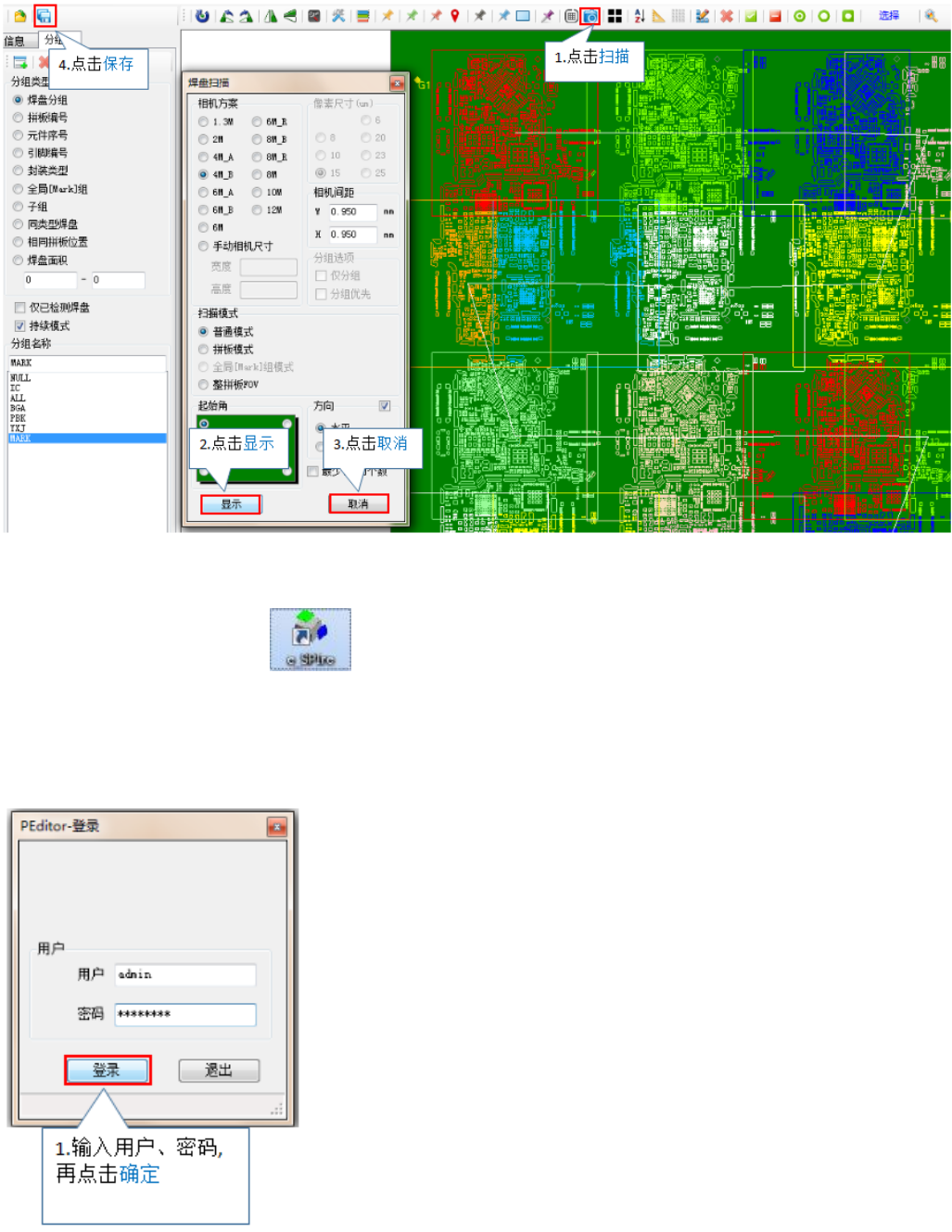

17.点击扫描图标，在弹出菜单点击显示，机器会自动优化 FOV 镜头，优化完化
点击取消，再点击保存图标，保存程序。
18. 打开 SPI 电脑桌面 e_SPIre 图标，进入 SPI 测试软件。
19 需输入用户、密码，用户名 admin，密码 sinictek,再点登录。
