17.点击扫描图标，在弹出菜单点击显示，机器会自动优化 FOV 镜头，优化完化
点击取消，再点击保存图标，保存程序。
18. 打开 SPI 电脑桌面 e_SPIre 图标，进入 SPI 测试软件。
19 需输入用户、密码，用户名 admin，密码 sinictek,再点登录。

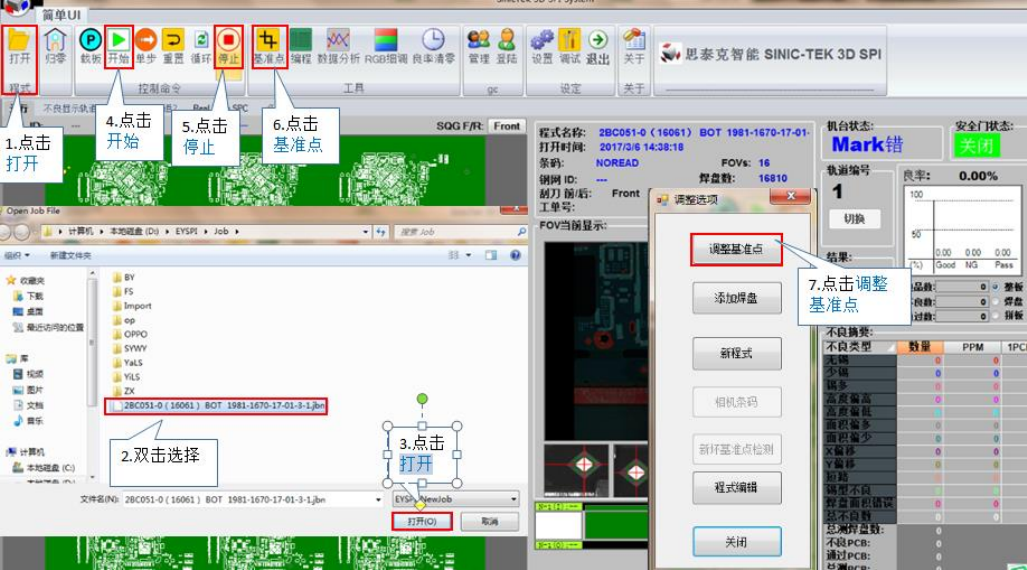

20.点击打开图标，调用 SPI 参数设置软件输出的 jbn 文件，待程序加载完后，放
入 PCB，点击开始图标，待机台状态显示 Mark 错后，点击停止图标，再点击基
准点图标，在弹出菜单点击调整基准点

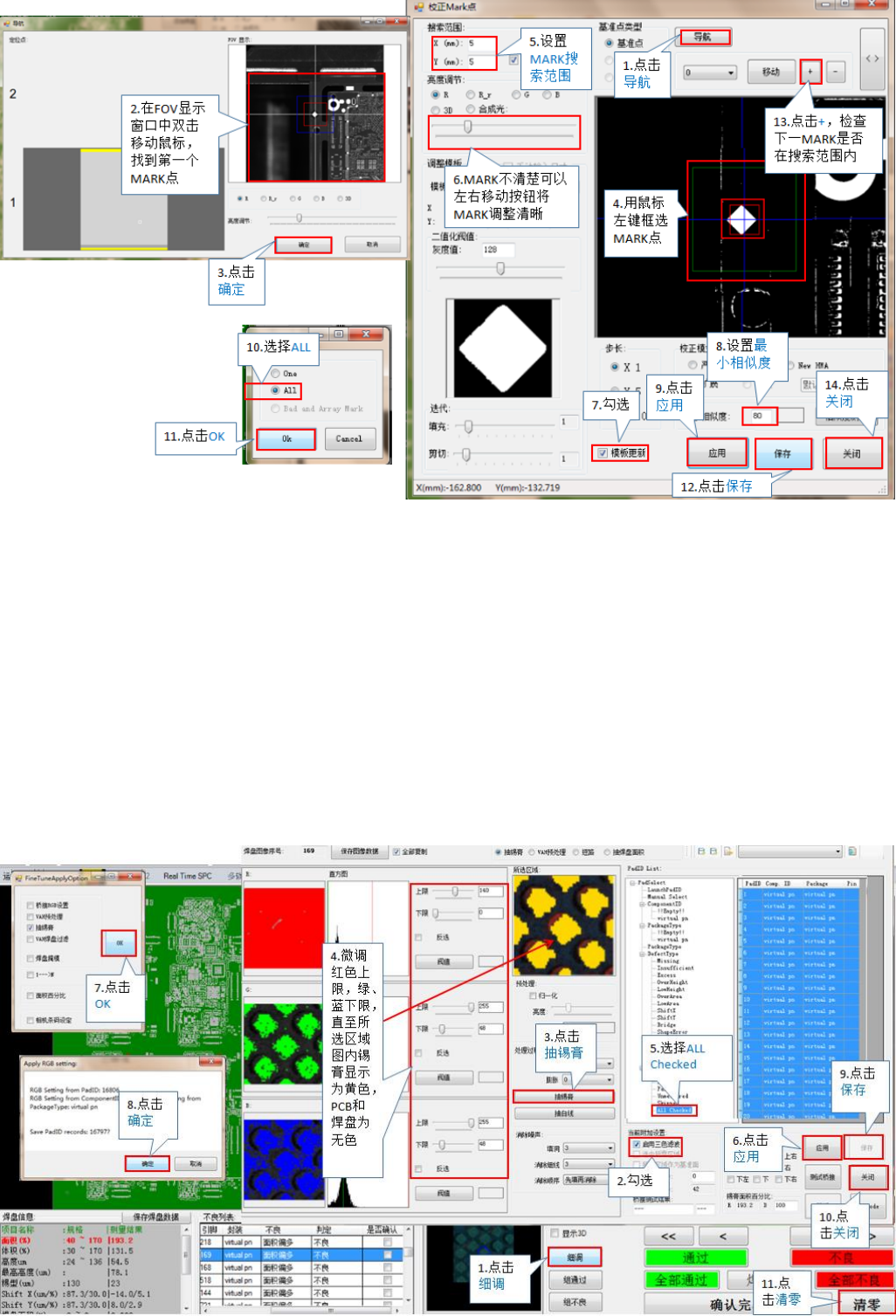

21.点击导航，在 FOV 显示窗口中双击鼠标移动位置，直到找到设置的找到第一
个 MARK 点，点击确定退出，用鼠标左键框选住 MARK 点（ 鼠标拉的框选框必
须比 MARK 点大，保证 MARK 点完整），设置 MARK 搜索范围（一般 X、Y 搜
索范围设置为 5、5,可以根据实际情况调整），如 MARK 不清楚可以将亮度按钮
左右调整，使用 MARK 清晰显示。检查左边显示图内 MARK 点无异常，勾选模
板更新，设置最小相似度（一般设置为 80，设置值越大越严），点击应用，在弹
出窗口中选择 ALL,点击 OK 退出，点击保存图标保存校正 MARK 点数据，点右
上角移动图标旁边的+图标，检查下一 MARK 是否在搜索范围内。检查 OK 后点
击关闭图标退出。
22. 点击开始图标，正常测试。直至显示报警画面，点击细调，在弹出画面中勾
选启用三色滤波，点击抽锡膏，机器会自动将锡膏颜色抽出，（如锡膏颜色没有
完全抽出，在左边微调红色上限，绿、蓝下限，直至所选区域图内锡膏显示为黄
色，PCB 和焊盘为无色）。选择 ALL Checked ，机器会自动将全部焊盘选中，
点击应用，在弹出画面中选择 OK、确定。再点击保存。然后点关闭退出细调页
面，再点清零退出报警画面。再点击开始图标，正常测试
