9. 打开 SPI 电脑 桌面 PEditorPlus 图标，进入 SPI 参数设置软件。 10 . 需输入用户、密码，用户名 admin ，密码 sinictek, 再点 登录 。 1 1. 点击左上角 打开 图标打开文件， 找到 SPI 编程软件输出的 MDB 文件， 双击打 开

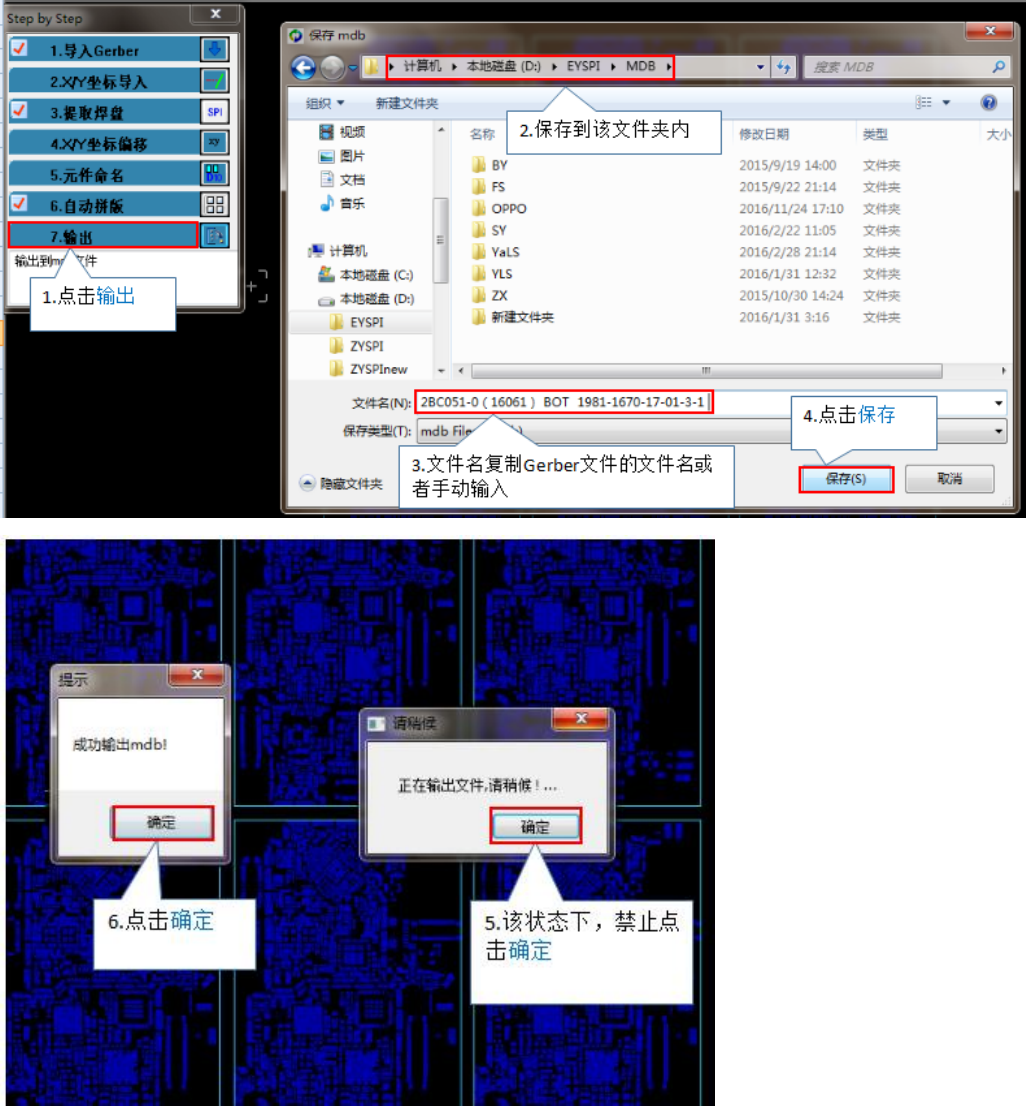

8. 点击输出，保存到 D 盘 EYSPI 文件夹 MDB 文件夹中，文件名复制 Gerber 文
件的文件名或者手动输入（文件名必须包括机型名、生产那一面、钢网编号）（文
件名中不得包含中文字符），点击保存后，机器会自动保存。在正在输出文件，
请稍候！...状态下禁止点击确认，待显示成功输出 mdb!才能点击确认，然后关
闭软件
9. 打开 SPI 电脑桌面 PEditorPlus 图标，进入 SPI 参数设置软件。
10.需输入用户、密码，用户名 admin，密码 sinictek,再点登录。
11.点击左上角打开图标打开文件，找到 SPI 编程软件输出的 MDB 文件，双击打
开
12.点击右上角全选图标，选中全部焊盘，再点击检测焊盘图标，将所有焊盘设
定可以检测
13. 用鼠标左键选择一个 MARK 焊盘作为第一个 MARK 点，再点击全局（Mark)
图标制件 MARK1,在第一个 MARK 点的对角用同样方法制件第二个 MARK 点
14. 点击右上角全选图标，再在点击左边菜单的分组，在分组名称里输入 ALL，
再点击增加分组，机器会将 ALL 增加到分组内，再点点击右上角全不选图标
