5. 点击 工具 下拉菜单中 边框 P AD 识别， 消除焊盘、 MARK 点中的重复 Gerber 6. 点击 提取焊盘 ，机器会自动提取 Gerber 7. 点击鼠标左键框选一拼板焊盘 , 点击 工具 下拉菜单中 命名， 点击 自动拼板， 选 择 多基板（基板无 mark) ， 机器会自动将 PCB 分成拼板
4.导入 GerBer 文件后，使用键盘的 W 键、W+C 键、W+I 键三种方法选择不需
检测的 GerBer，使用键盘的 Delete 确认删除。
○
1
使用键盘的 W 键，选择所需删除的 Gerber，但只能删除所选的位置 （不建议
使用）
○
2
使用键盘的 W+C 键, 选择所需删除的 Gerber,然后使用键盘的 Ctrl+S 键，机器
会自动选择相同类型的 Gerber。（ 建议使用）
○
3
使用键盘的 W+I 键, 选择所不需删除的 Gerber，机器会自动反选没有选择
Gerber。（ 不建议使用）
5. 点击工具下拉菜单中边框 PAD 识别，消除焊盘、MARK 点中的重复 Gerber
6. 点击提取焊盘，机器会自动提取 Gerber

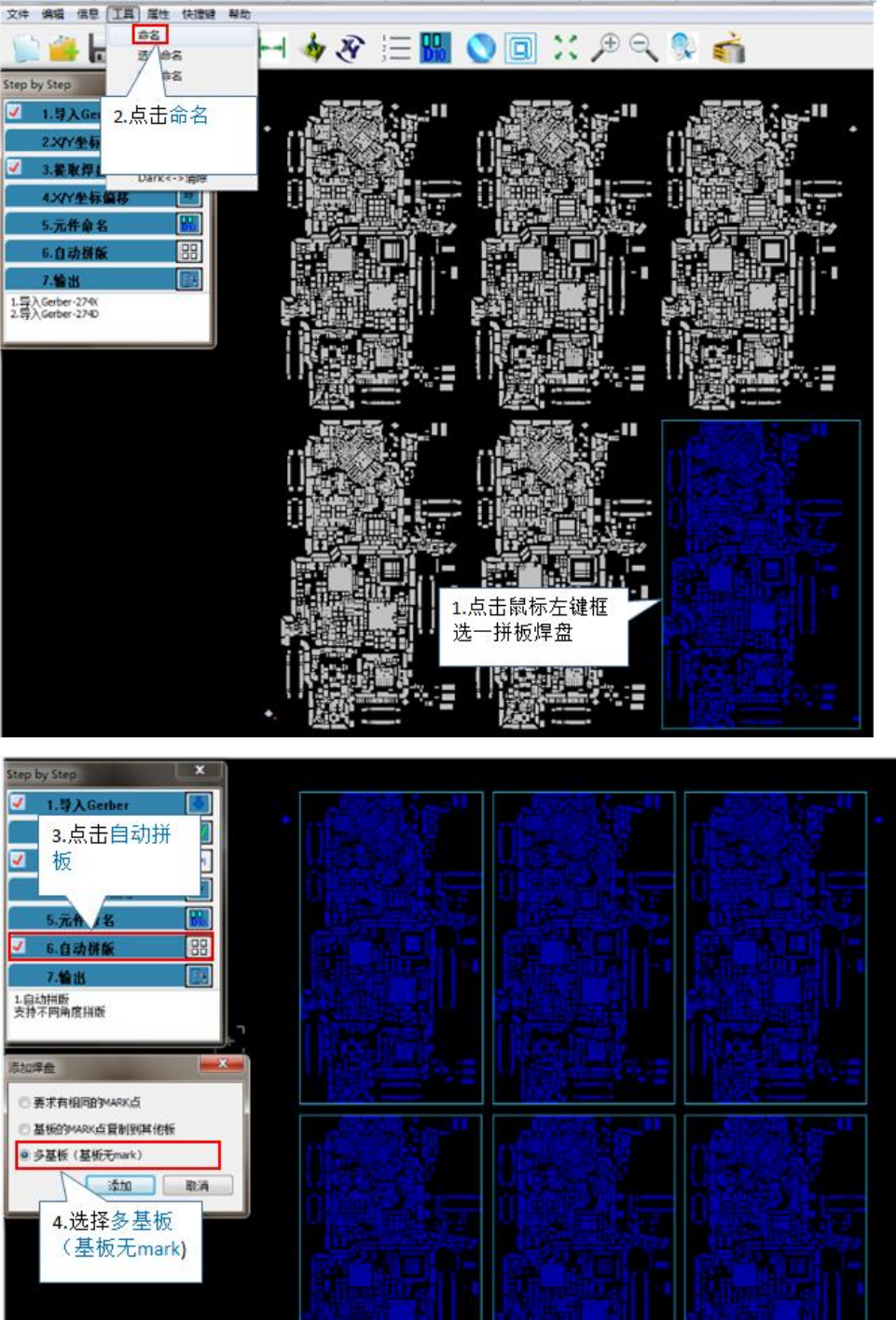

7. 点击鼠标左键框选一拼板焊盘, 点击工具下拉菜单中命名，点击自动拼板，选
择多基板（基板无 mark) ，机器会自动将 PCB 分成拼板
